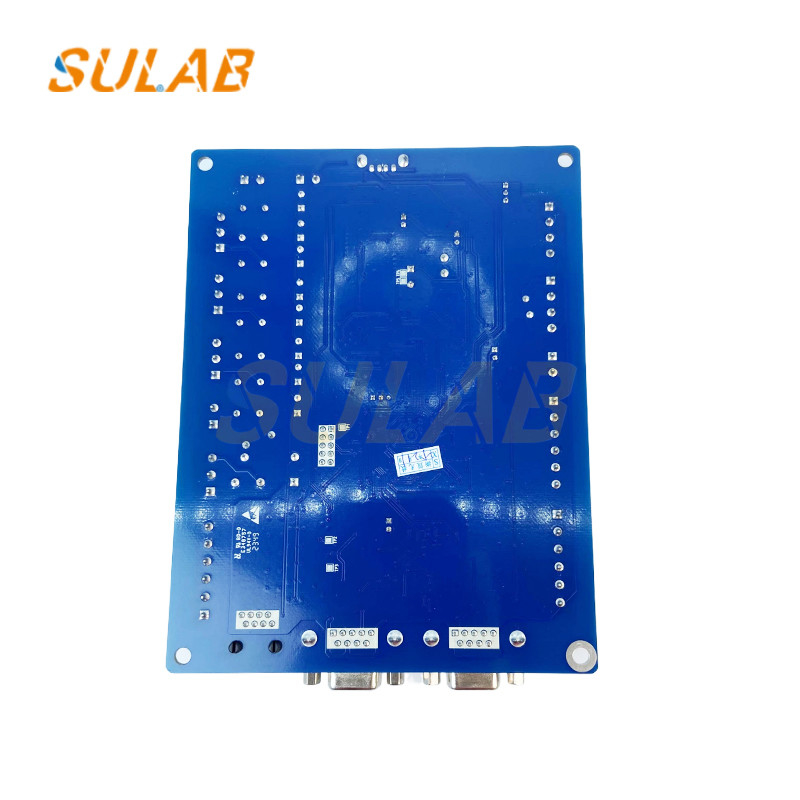

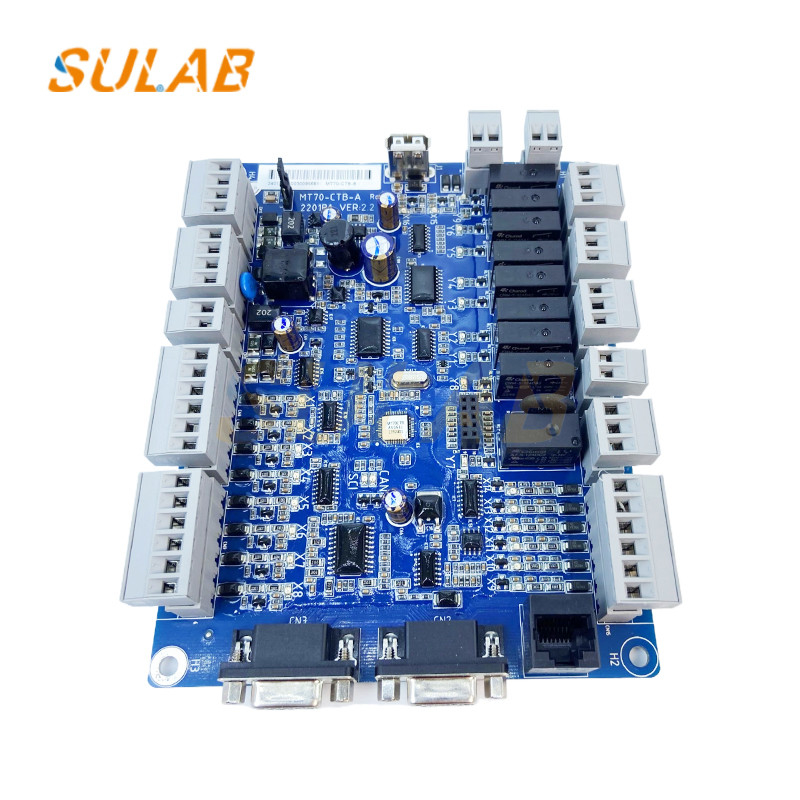

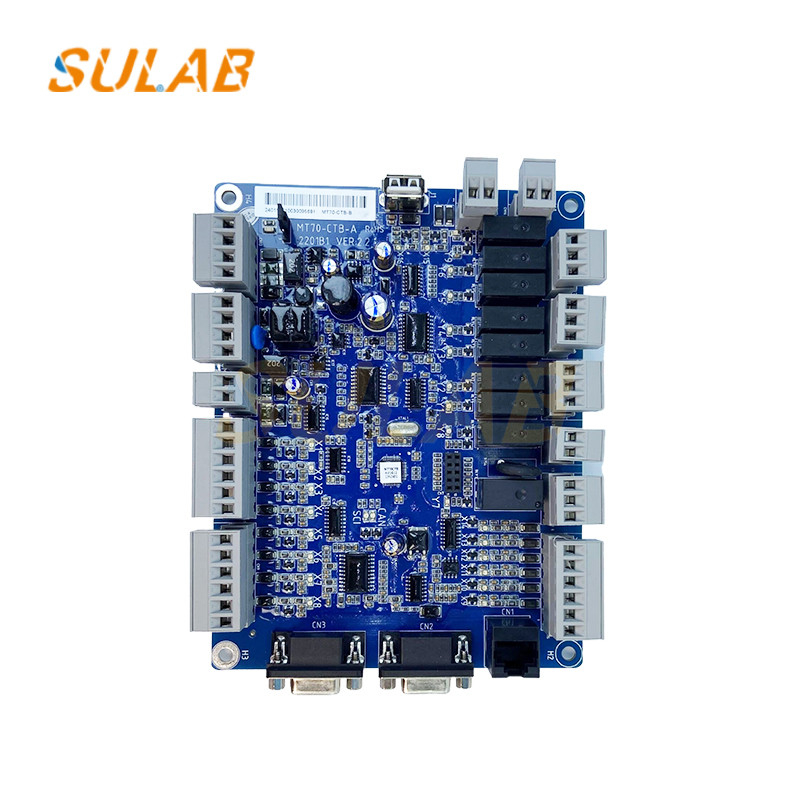

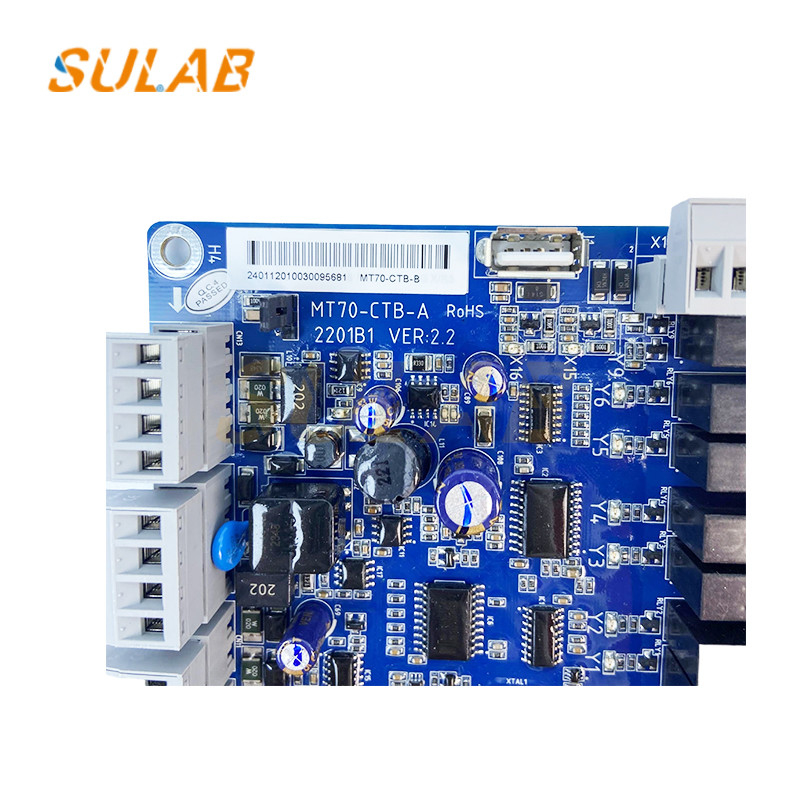

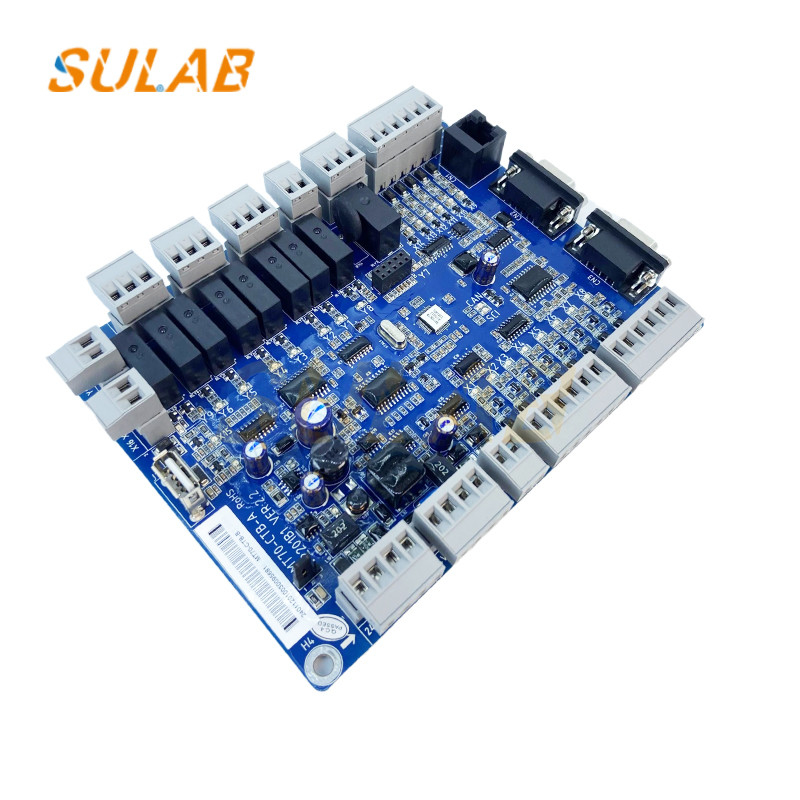

Tabela de peças sobressalentes para elevadores MT70-CTB-B

Novo e original para elevador MT70-CTB-B

Função:
Aquisição e transmissão de sinal
Receber sinais de entrada de vários interruptores situados na parte superior do veículo, tais como sinais de cortina de luz, sinais de abertura e fechamento de portas, etc.,e transmitir estes sinais para a placa de controlo principal através de cabos de comunicação, para que o quadro de controlo principal possa compreender o estado em tempo real do carro do elevador.
Comunicar-se com o quadro de comando do carro, receber sinais de comando do botão, tais como comandos de chamada de piso, comandos do condutor, comandos de incêndio, etc., e transmitir esses sinais para o quadro de controle principal.
Controle da máquina de portas
A saída de sinais de abertura e fechamento da porta da máquina de acordo com as instruções da placa de comando principal, controlar a ação da máquina da porta na parte superior do carro,e perceber a abertura e fechamento normal da porta do elevador.
Suporte através de controle de porta, e pode executar o controle correspondente da máquina de porta para elevadores com portas dianteiras e traseiras.
Saída de sinal e unidade de exibição

Etapas de instalação
Posicionamento e fixação: Determine a posição de instalação da placa superior do automóvel de acordo com a estrutura e os desenhos de instalação do automóvel.a placa superior do carro deve ser instalada na parte superior do carro perto do painel de controle para fácil fiação e conexão. Use screws or other fixing devices to firmly fix the car top board to the bracket or mounting plate on the top of the car to ensure that it is firmly installed to prevent vibration or loosening during the operation of the elevator.
Conexão elétrica:
Conexão de energia: Conecte a linha de energia do elevador ao terminal de energia correspondente da placa superior do carro.a placa superior do carro precisa ser ligada a uma fonte de alimentação AC de 220V ou outra tensão especificada. Certifique-se de que a linha de alimentação está conectada corretamente, tem bom contato, e é isolado para evitar acidentes de curto-circuito e vazamento.
Conexão de linhas de comunicação: Conectar as linhas de comunicação entre a placa superior do carro e a placa de controlo principal do elevador, o painel de comando no carro,a caixa de chamadas da estação de chão e outros equipamentosEssas linhas utilizam geralmente cabos de comunicação dedicados, que são correctamente ligados de acordo com as marcas do desenho,e certifique-se de que os cabos são colocados cuidadosamente para evitar interferências cruzadas com outras linhas de energia fortes.
Conexão de sensores e atuadores: Conectar os fios de ligação de vários sensores (como sensores de cortina de luz, interruptores de limite de máquinas de portas, etc.) e atuadores (como controladores de máquinas de portas,relógios de chegada, etc.) instalados na parte superior do carro para os terminais de entrada e saída correspondentes da placa superior do carro.Preste atenção à polaridade e correção da fiação ao conectar para garantir que o sensor pode transmitir com precisão o sinal para a placa superior do carro, e a placa superior do carro pode controlar efetivamente a ação do atuador.
Disposição de fios: organizar todos os fios e cabos conectados, amarrá-los em feixes,e fixá-los com grampos de arame ou canais de arame para evitar que os fios e cabos se agitem ou esfregem contra outros componentes durante a operação do elevador, causando danos à linha. Ao mesmo tempo, certificar-se de que a fiação cumpre as especificações e normas de segurança para a instalação de elevadores,e não deve haver fios expostos ou cabos não fixos.
