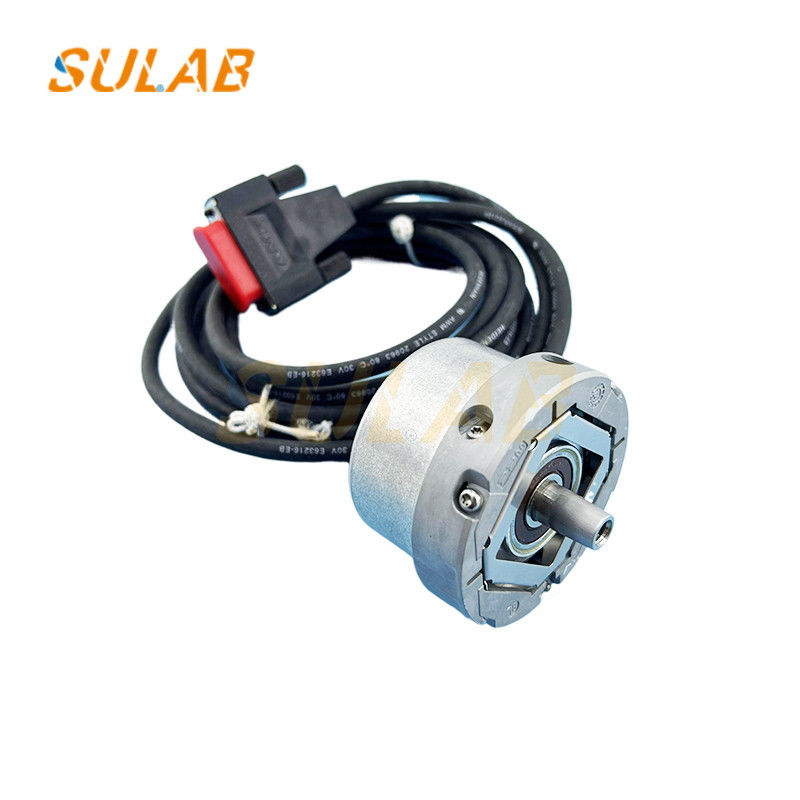

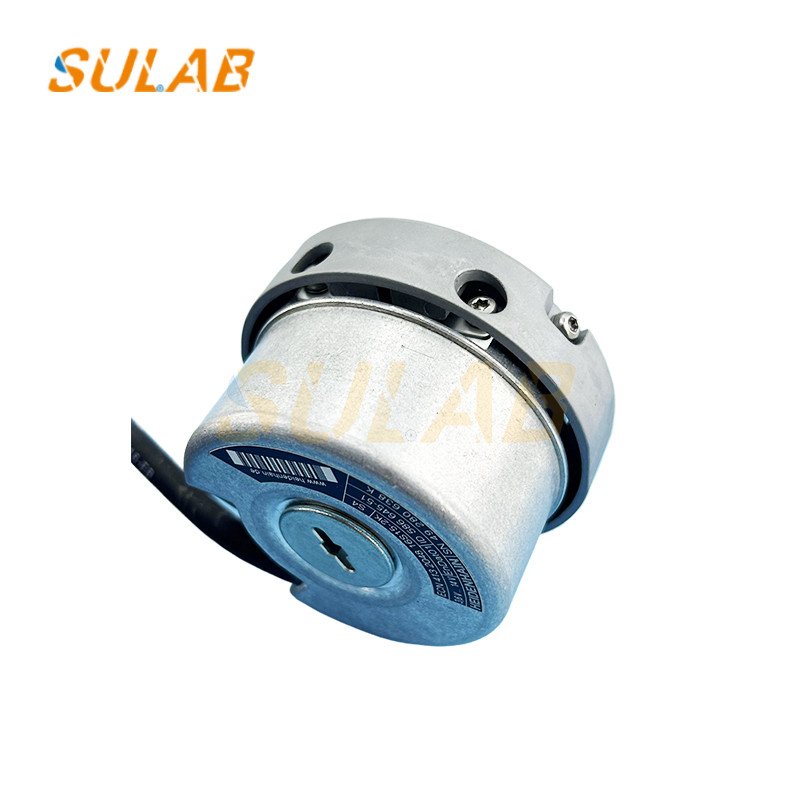

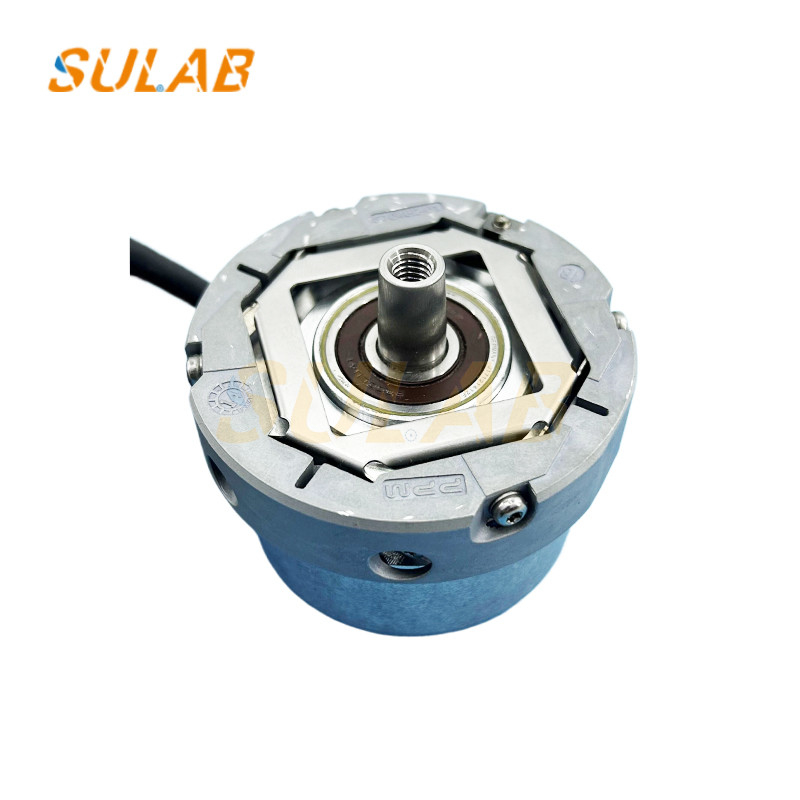

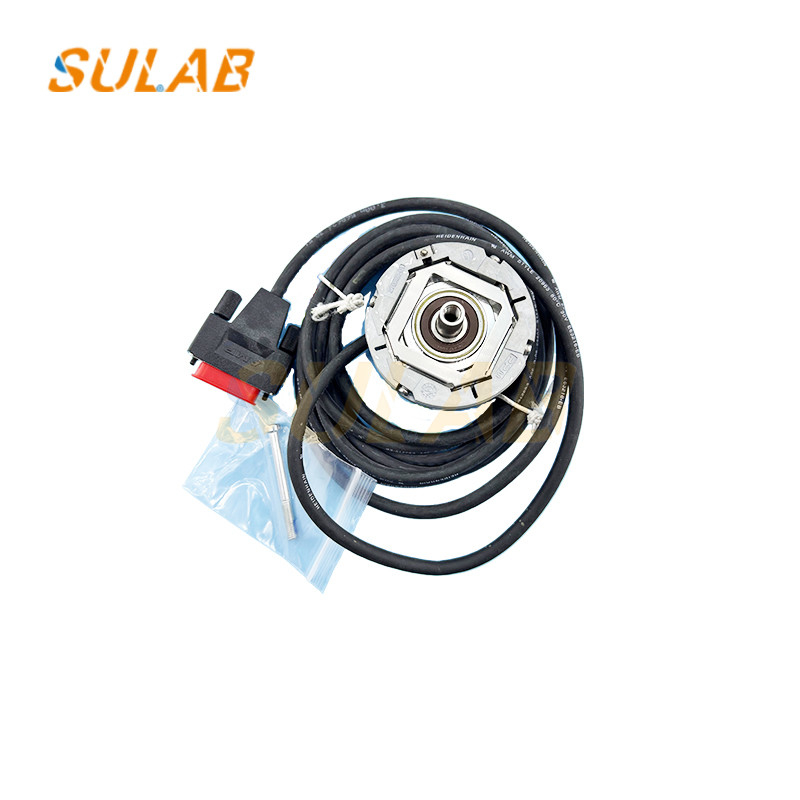

Elevador Encoder ECN 413 2048 16S15-2K Elevador de Heidenhain

1Características e especificações principais

Funções fundamentais

✔Feedback de posição e velocidade¢ Segue os movimentos dos carros elevadores para nivelamento preciso do chão.
✔Codificador incremental️ Entrega2048 pulsos por revolução (PPR)para alta resolução.
✔Design específico do elevadorConstruído para resistir a vibrações, alterações de temperatura e interferências eletromagnéticas (EMI).

Especificações técnicas

• Modelo: N.E.C. 413(Série Heidenhain)

• Resolução: 2048 PPR(alta precisão para paradas suaves)

• Sinais de saída: A, B, R (sinais diferenciais: HTL ou RS-422)

• Voltagem de alimentação: 5V DC ou 10-30V DC(varia consoante o modelo)

• Protecção da habitação: IP65(resistente ao pó e à água)

• Tipo de eixo: O eixo oco (16 mm de diâmetro, 15 mm de comprimento)

• Velocidade máxima: 12,000 RPM(excedendo em muito as velocidades do motor do elevador)

• Temperatura de funcionamento: -20°C a +85°C

Segurança e conformidade

• ReuniõesEN 81-20/50(normas de segurança dos elevadores)

• Compatível comOtis, KONE, Schindler, ThyssenKrupp e outras grandes marcas de elevadores

2Aplicações comuns

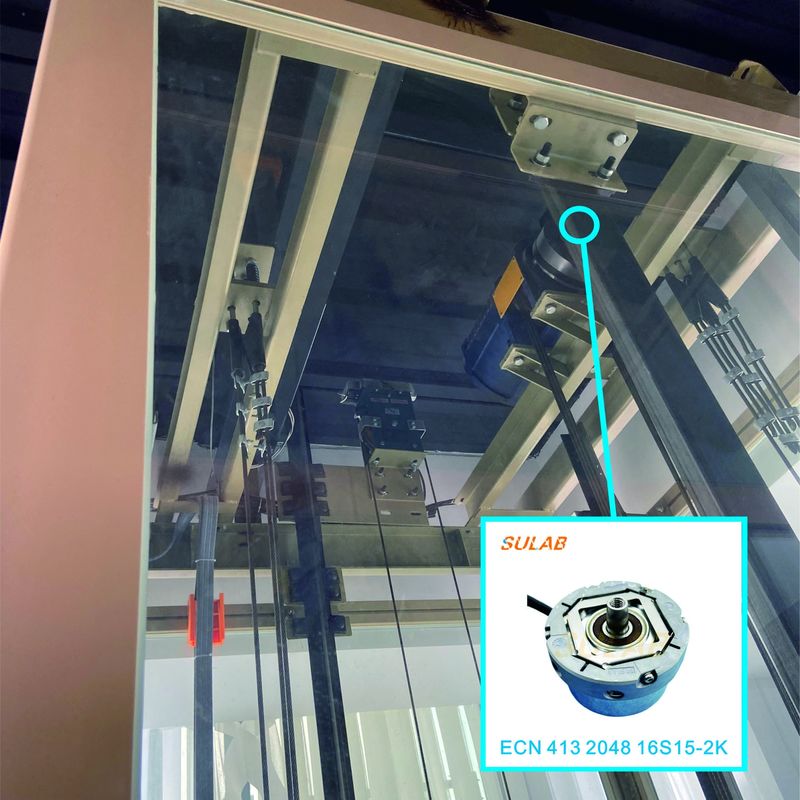

• Feedback do motor do elevador de tração(para motores AC/DC)

• Elevadores sem sala de máquinas (MRL)

• Sensores de posição de elevadores hidráulicos

• Sincronização do controlo da porta do elevador

3. Solução de problemas e substituição

Questões comuns

• Os movimentos dos elevadores ou as paradas incorretas→ Perda ou desalinhamento do sinal do codificador.

• Códigos de erro (por exemplo, "Erro do codificador")→ Verifique a fiação ou substitua o codificador.

• Não há saída de sinal→ Verifique a alimentação e as ligações.
