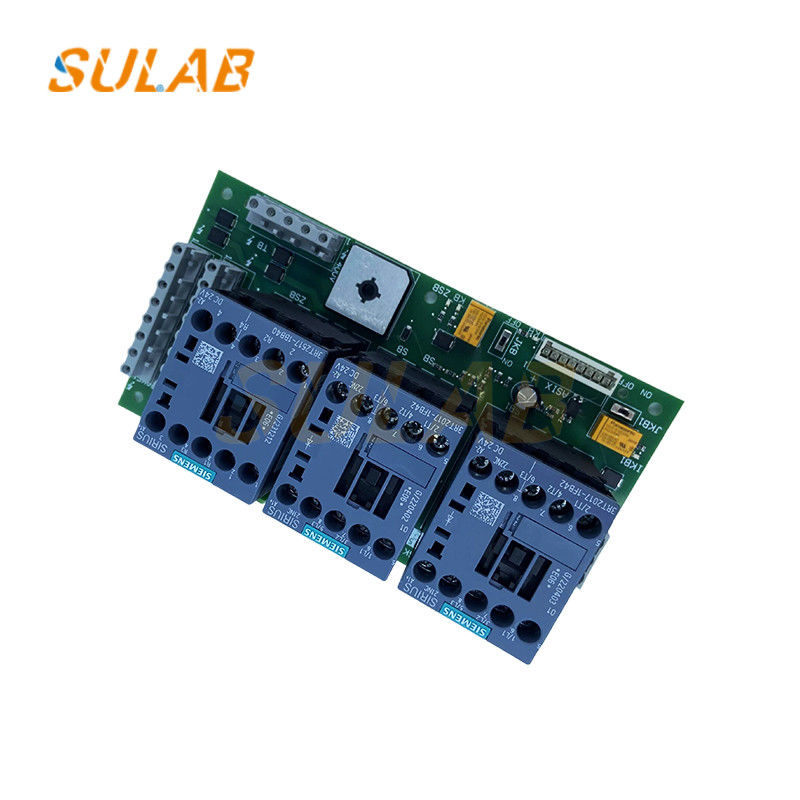

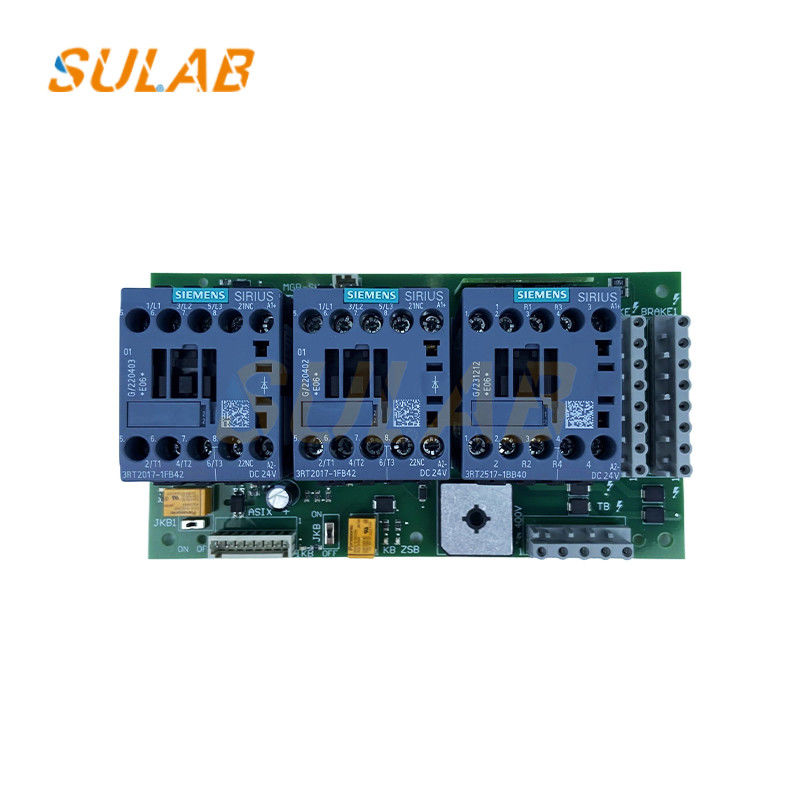

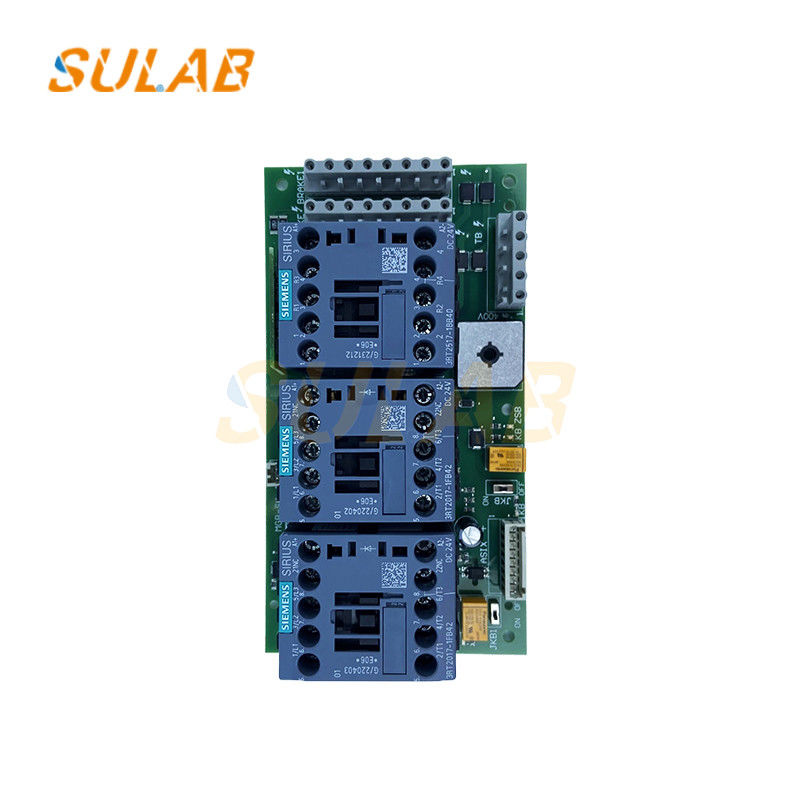

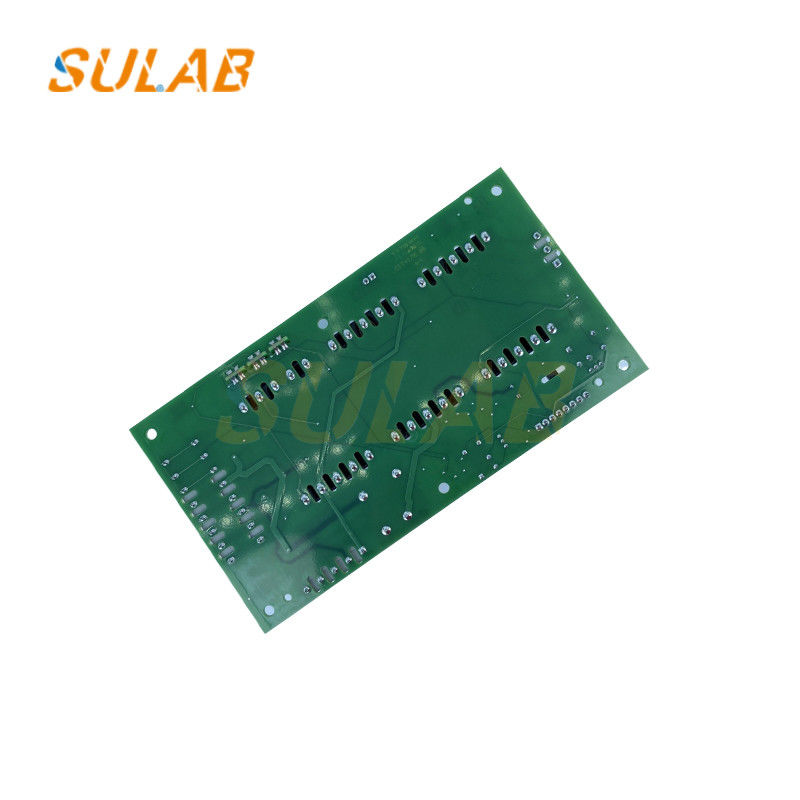

ID.NR.59153 Parte do elevador do painel do elevador

ID.NR.59153 Parte do elevador do painel do elevador

• Tabela de controlo principal: Gerencia a operação do elevador (seleção do piso, chamadas de carro, sinais de segurança).

• PCB de controle de porta: lida com comandos do motor da porta, sensores de segurança e lógica de reabertura.

• Interface motor/inversor: Conecta-se ao VFD (Variable Frequency Drive) para controlo do motor.

• Tabela de processamento de sinal: Procede a entradas de botões, sensores ou codificadores.

Principais especificações (estimadas)

• Voltagem nominal: provavelmente 24VDC ou 110/220VAC (depende da aplicação).

• Comunicação: RS-485, CAN bus ou I/O baseado em relé.

• Compatibilidade:

  • Hyundai Micon 10/Micon 20 série (ou semelhantes).

  • Corresponde aos protocolos específicos da Hyundai (firmware proprietário).

Características físicas

• Fator de forma: PCB com furos de montagem (eventualmente montado no trilho DIN ou no chassi).

• Conectores: terminais de parafuso ou cabeçotes de ligação para fiação.

• Indicadores LED: luzes de estado para energia, erros ou comunicação.

Sintomas comuns de falha

• O elevador congela entre os andares.

• Falhas no funcionamento da porta (não abertura/fechamento adequados).

• Códigos de erro relacionados com os sinais de controlo (por exemplo, códigos de falha da Hyundai série Exx).

Notas de substituição e serviço

• Parte OEM: Deve ser proveniente da Hyundai Elevator ou de distribuidores autorizados.

• Programação: Pode exigir flashes de firmware ou sincronização de parâmetros (usando a ferramenta HHT-WB100).

• Referências cruzadas: verifique os manuais da Hyundai para obter placas equivalentes (por exemplo, semelhantes às NR.59152 ou NR.59154).
