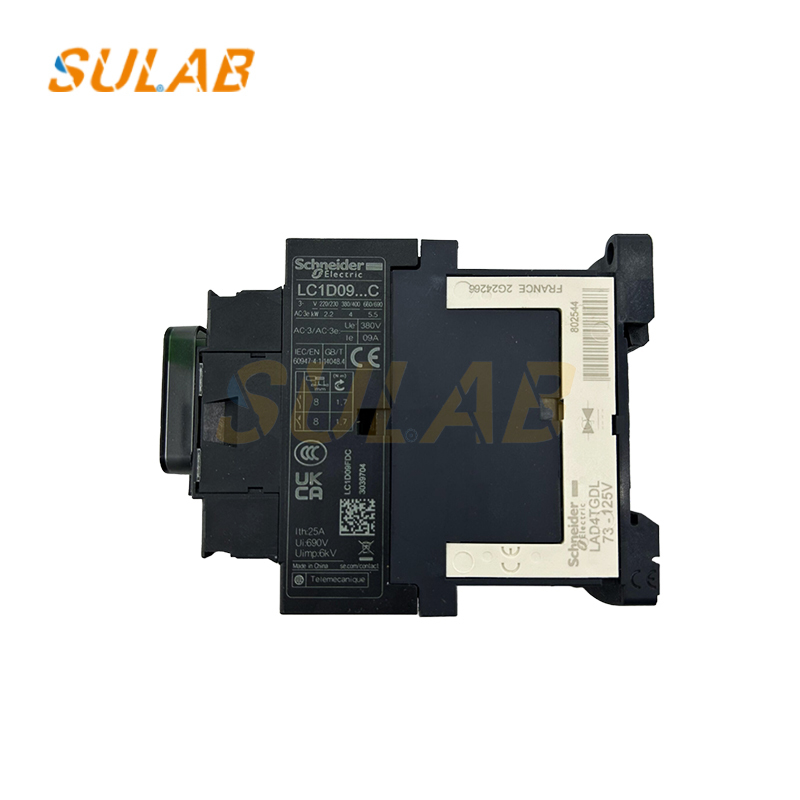

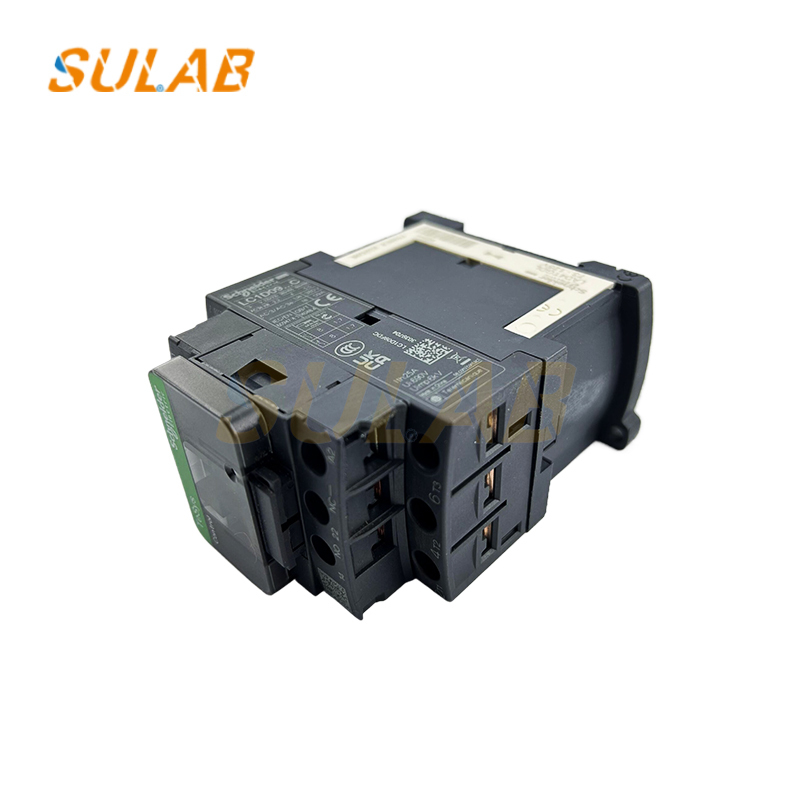

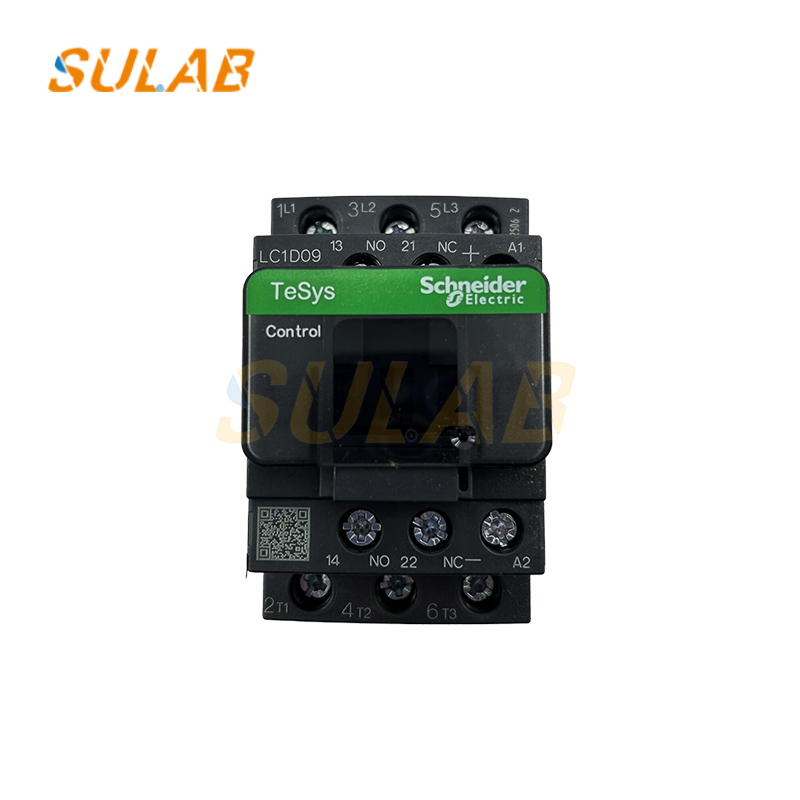

Contator AC Original Schneider LC1D09BDC LC1D09FDC Contator DC

Contator AC Original Schneider LC1D09BDC LC1D09FDC Contator DC

• Composição Estrutural
  • Sistema Eletromagnético: Inclui núcleos de ferro móveis e estáticos, uma bobina de atração e uma mola de reação. Quando a bobina de atração é energizada, um campo magnético é gerado, fazendo com que o núcleo de ferro móvel supere a força da mola de reação e atraia com o núcleo de ferro estático; quando a bobina é desenergizada, o campo magnético desaparece e o núcleo de ferro móvel é redefinido sob a ação da mola de reação.
  • Sistema de Contato: Adota uma estrutura de contato de ponte de dupla interrupção, geralmente com três pares de contatos principais normalmente abertos, que são usados para conectar e desconectar o circuito principal. Além disso, pode ser equipado com contatos auxiliares NA (normalmente aberto) e NF (normalmente fechado), que são usados para feedback de sinal ou intertravamento do circuito de controle.
  • Sistema de Extinção de Arco: Contatores de grande capacidade (acima de 20A) usam capas de extinção de arco de ranhura e placas de grade de extinção de arco para extinção de arco; contatores de pequena capacidade usam contatos de dupla interrupção para extinção de arco, extinção de arco por força elétrica, placas de arco interfase para isolamento de arco e capas de extinção de arco de argila para extinção de arco.

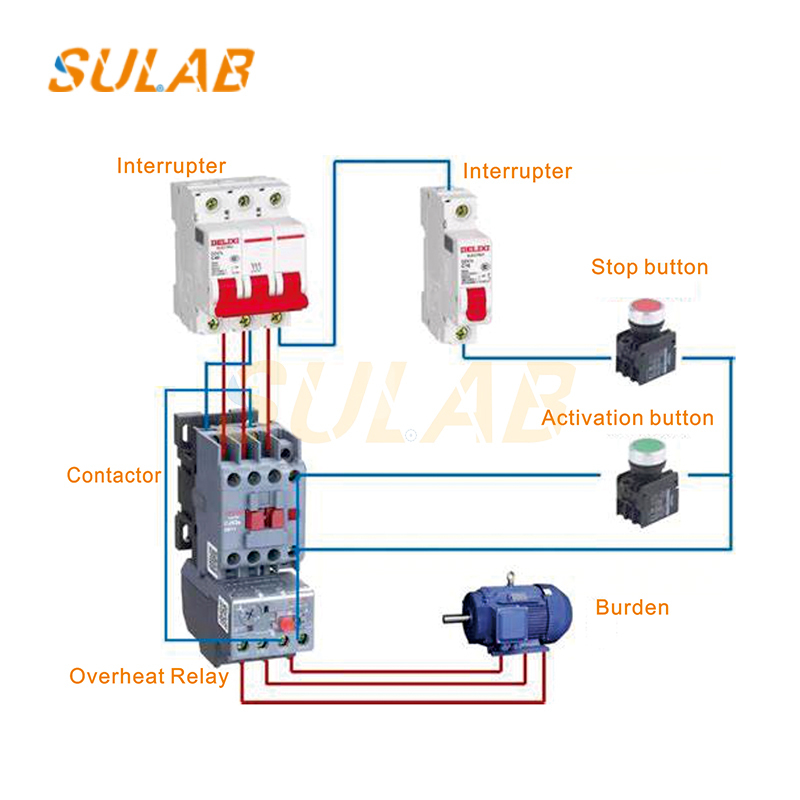

• Princípio de Funcionamento: Quando a bobina eletromagnética do contator é conectada à tensão DC nominal, um campo magnético é gerado na bobina. Sob a ação da atração eletromagnética, o núcleo de ferro estático supera a força de reação da mola, atrai o núcleo de ferro móvel para o núcleo de ferro estático e faz com que os contatos móveis e estáticos entrem em contato, conectando assim o circuito principal e o circuito de controle; quando a bobina é desenergizada, a atração eletromagnética do núcleo de ferro estático desaparece e o núcleo de ferro móvel é redefinido sob a força de reação da mola, fazendo com que os contatos móveis se separem dos contatos estáticos e cortando o circuito principal e o circuito de controle.
• Parâmetros Técnicos
  • Corrente Nominal: 9A.
  • Tensão da Bobina: Comumente 110V DC, e outras opções como DC 12V, 24V, 48V, 220V também estão disponíveis.
  • Pólos: 3P, ou seja, um contator de três pólos.
  • Nível de Tensão: Pode ser usado em circuitos com tensão AC de até 660V (690V). Na categoria de aplicação AC-3, pode funcionar normalmente quando a tensão de trabalho é 380V.
  • Características de Ação: A tensão de atração DC é 85-110%Us, e a tensão de liberação é 10-75%Us.
