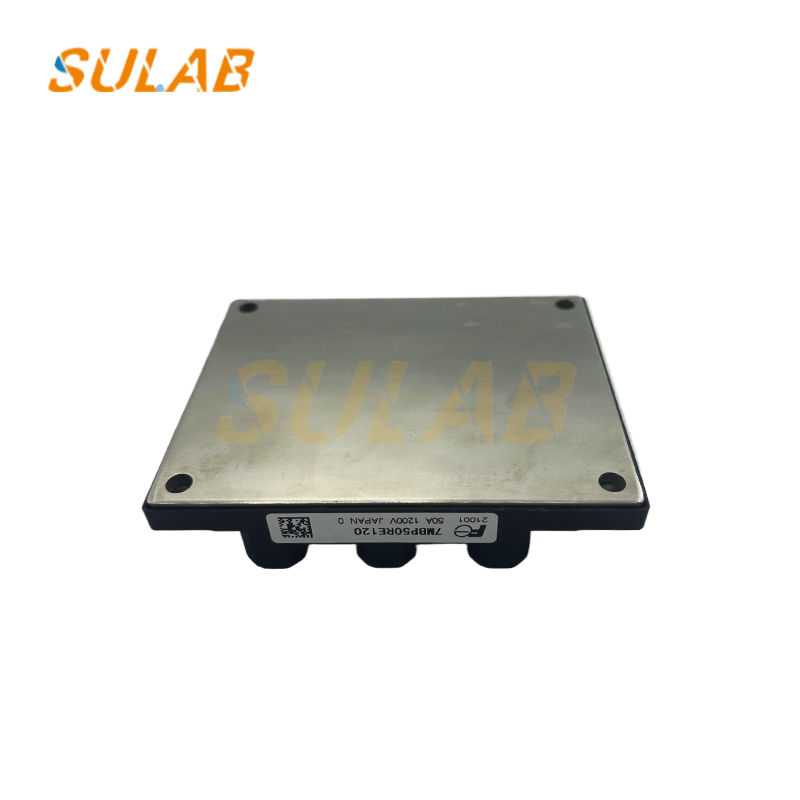

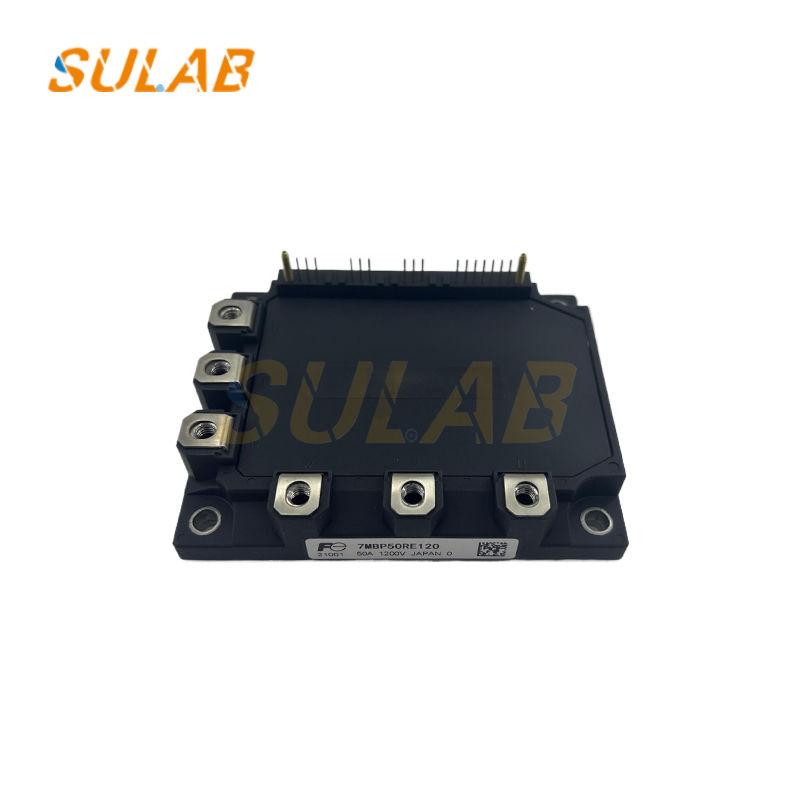

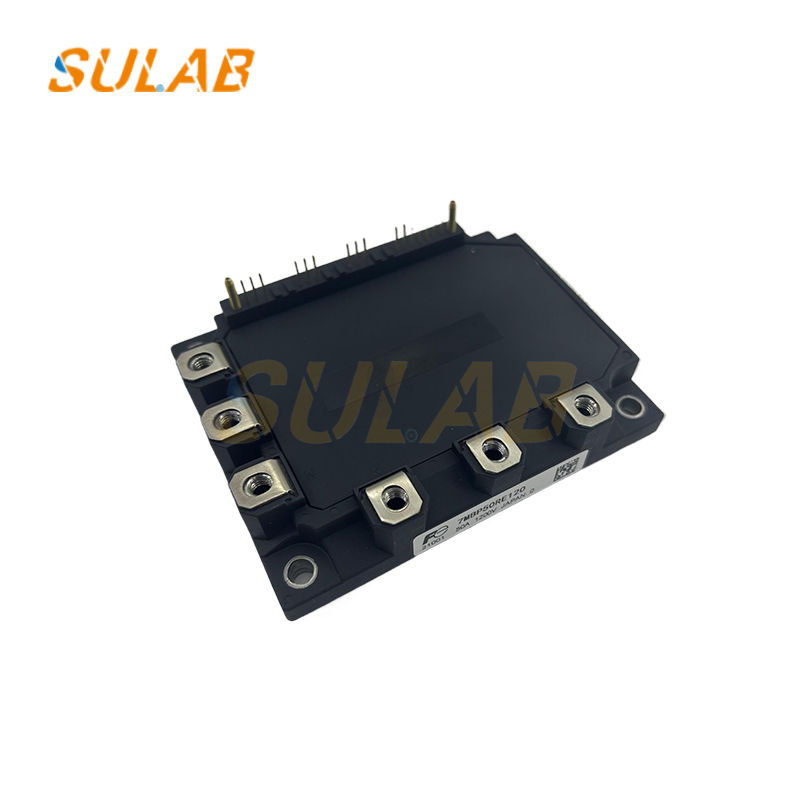

Módulo IGBT do Elevador SULAB 7MBP50RE120 1200V 50A Driver

Elevador Igbt módulo motorista módulo importado novo módulo de energia original com excelente qualidade 7MBP50RE120

Parâmetros básicos:
Voltagem colector-emissor (Vces): 1200V
Corrente do colector de corrente contínua (Ic): 50A
1 ms de corrente do colector (Icp): 100 A
Dissipação de potência do colector (por transistor): 300 W
Temperatura da caixa de funcionamento (Topr): -20°C a 100°C
Temperatura de armazenamento (Tstg): -40°C a 125°C
Características:
Proteção de temperatura: monitora diretamente a temperatura da junção IGBT para garantir que o dispositivo permaneça dentro de uma faixa de temperatura operacional segura, evitando danos causados pelo superaquecimento.
Baixa perda de energia e comutação suave: o desempenho de comutação otimizado reduz as perdas e obtém transições de comutação mais suaves, melhorando assim a eficiência energética.
Alto desempenho e alta confiabilidade: a proteção contra sobre-temperatura aumenta a estabilidade do IGBT em condições operativas adversas.O circuito de controlo integrado reduz significativamente o número de componentes, melhorando a fiabilidade global do sistema.
Saída de alarme: fornece sinais de alarme no lado P e no lado N para facilitar o monitoramento e o diagnóstico do estado do sistema.

Conversão e controlo de potência: este módulo integra IGBTs e circuitos de accionamento relacionados para converter a potência de CC em potência de CA de três fases,fornecer energia de frequência e tensão variáveis a cargas como motores, permitindo o controlo da velocidade do motor.O módulo 7MBP50RE120 ajusta com precisão a velocidade do motor com base no estado operacional do elevador e comandos de controle, assegurando um movimento suave do elevador.

Regeneração de energia e poupança de energia: Quando um motor está a desacelerar ou a frear, gera um excesso de energia.O módulo 7MBP50RE120 converte esta energia em energia elétrica e alimenta-a de volta para a rede ou armazena-a para uso posterior, melhorando assim a eficiência energética do sistema e conseguindo economias de energia.

Proteção: o módulo incorpora vários elementos de protecção para assegurar o funcionamento seguro do próprio módulo e do sistema.Proteção contra sobrecorrência (OC) desliga rapidamente o circuito quando a corrente excede o valor nominalA proteção contra curto-circuito (SC) responde prontamente a falhas de curto-circuito, evitando danos ao equipamento.Proteção contra a subvoltagem (UV) da fonte de alimentação do condutor desliga o módulo quando a tensão da fonte de alimentação do condutor for demasiado baixa, evitando o mau funcionamento dos módulos devido a uma tensão insuficiente.Proteção contra sobre-temperatura (OH) monitora diretamente a temperatura da junção IGBT e aciona automaticamente a proteção quando a temperatura é muito alta, evitando a falha do dispositivo devido ao sobreaquecimento.

Diagnóstico e alarme de falha: o módulo 7MBP50RE120 fornece sinais de alarme tanto no lado P quanto no lado N. Quando o módulo detecta uma falha ou anormalidade, emite um sinal de alarme correspondente,permitir ao pessoal monitorizar prontamente o estado do sistema e realizar o diagnóstico e reparação de falhas.

Projeto do sistema simplificado: dado que o módulo possui circuitos de controlador e de proteção integrados, o projeto dos circuitos periféricos é muito simplificado, reduzindo o número de componentes do circuito de controlo,Redução da complexidade e custo do sistema, e melhorar a fiabilidade global do sistema.
