Placa NHS60-BBEW NHS60-BEEW do PWB do poder do inversor de Hyundai Elevator STVF9

Detalhes para a placa NHS60-BBEW NHS60-BEEW do PWB do poder do inversor de Hyundai Elevator STVF9

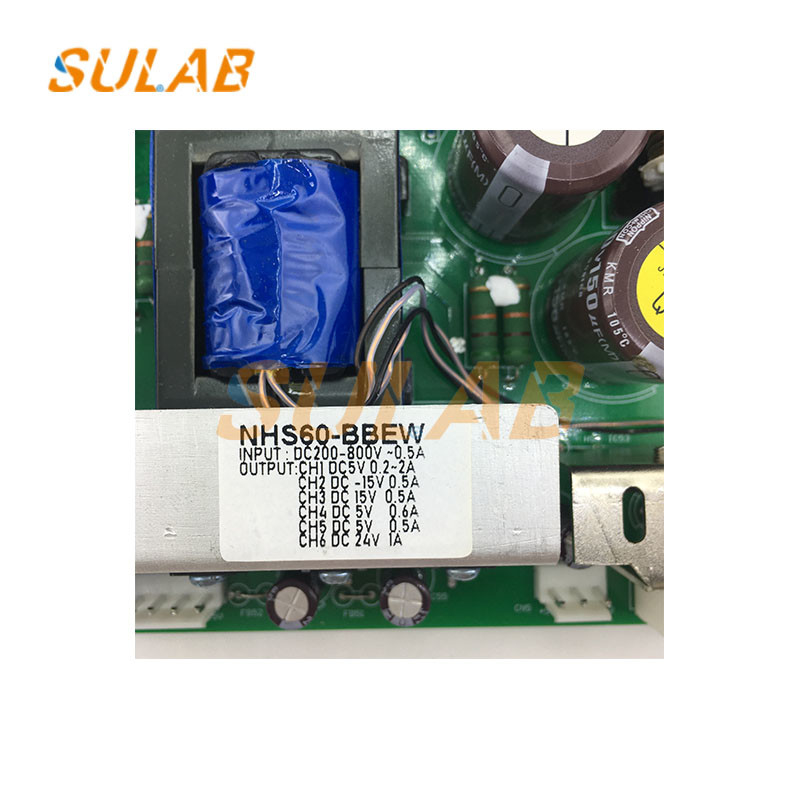

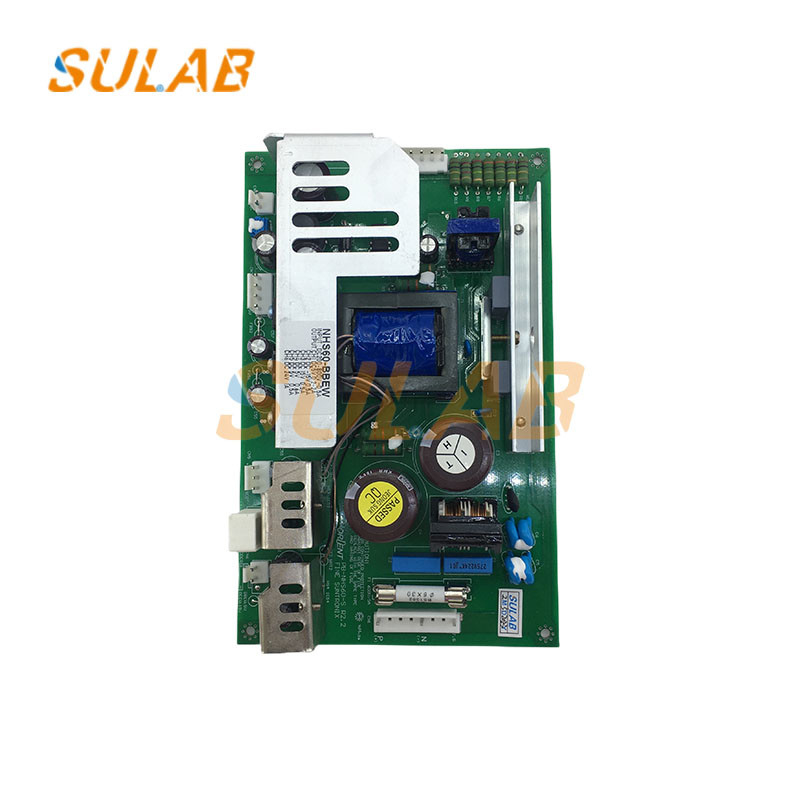

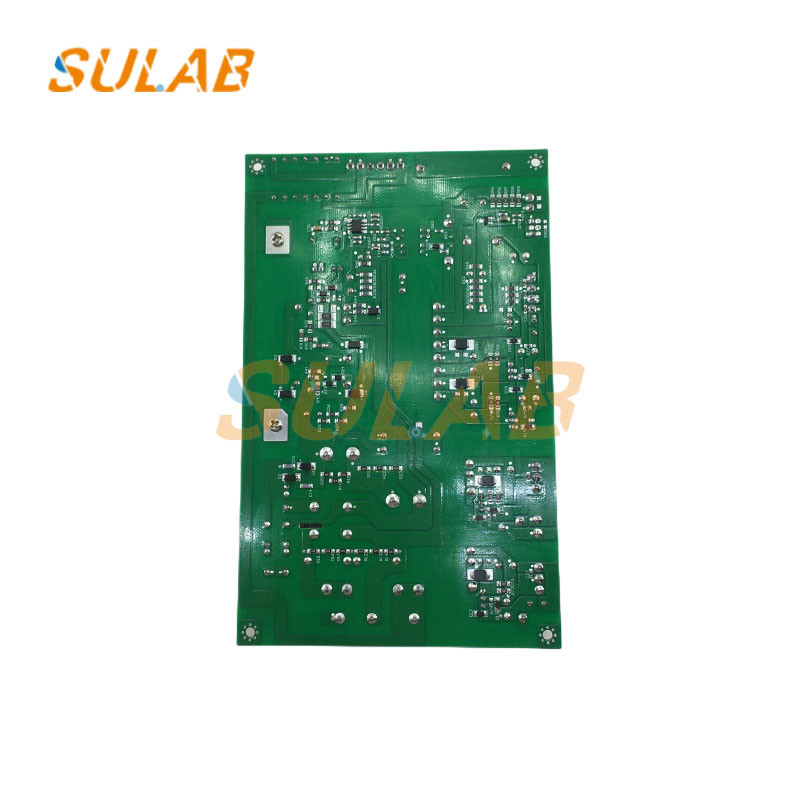

Imagens para a placa NHS60-BBEW NHS60-BEEW do PWB do poder do inversor de Hyundai Elevator STVF9

Os canais de cabo são fornecidos para todos os fios ramificados.
1) Fiação da fonte de alimentação principal (COL.1)
*Use o RE, SE, terminais de TE dos fios R, S, T do painel de comando a Ta.
2) Fiação do codificador (COL.1)
* em primeiro lugar, confirme o sinal de cada fio. Em segundo lugar, a fim impedir o ruído, satisfaça para conectar o codificador diretamente ao terminal do inversor ao prender.
Inversor do codificador do inversor do codificador
C.C. 15V ------------ Fase do PGP A ---------- PA
Terra -------------- Fase de PGM B ---------- PB
