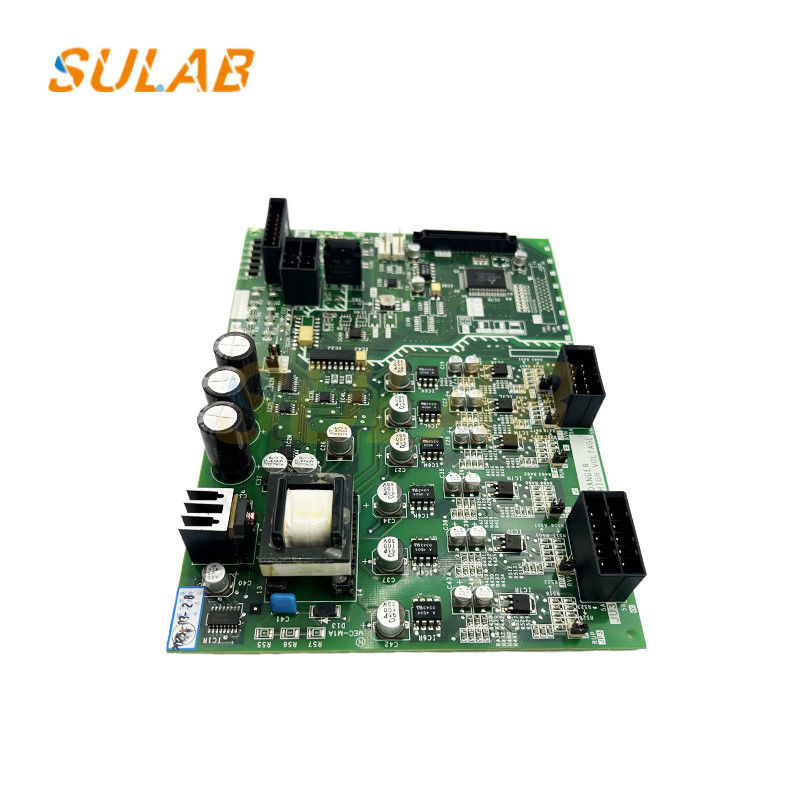

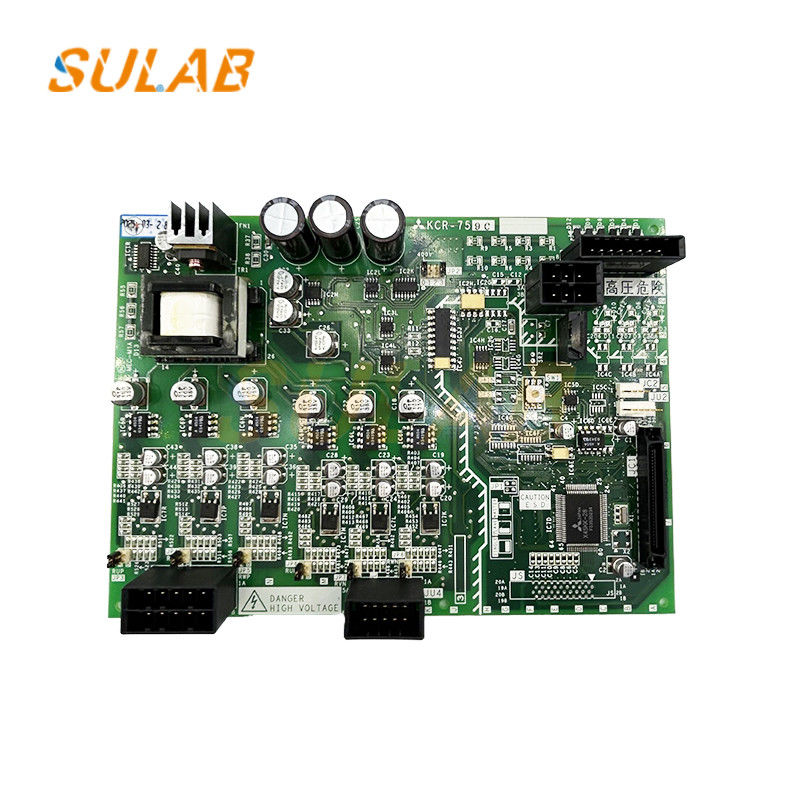

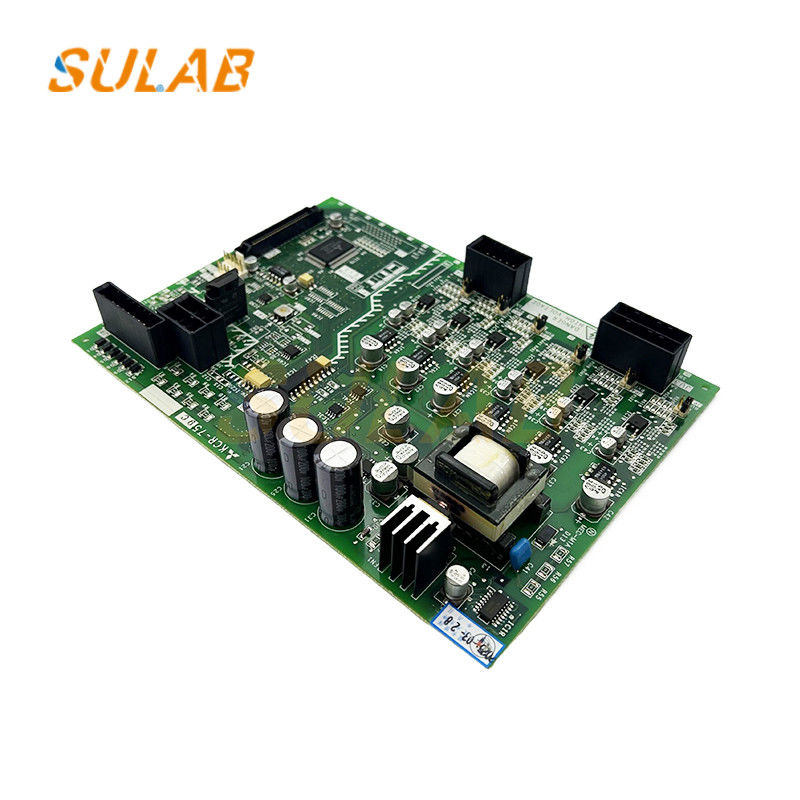

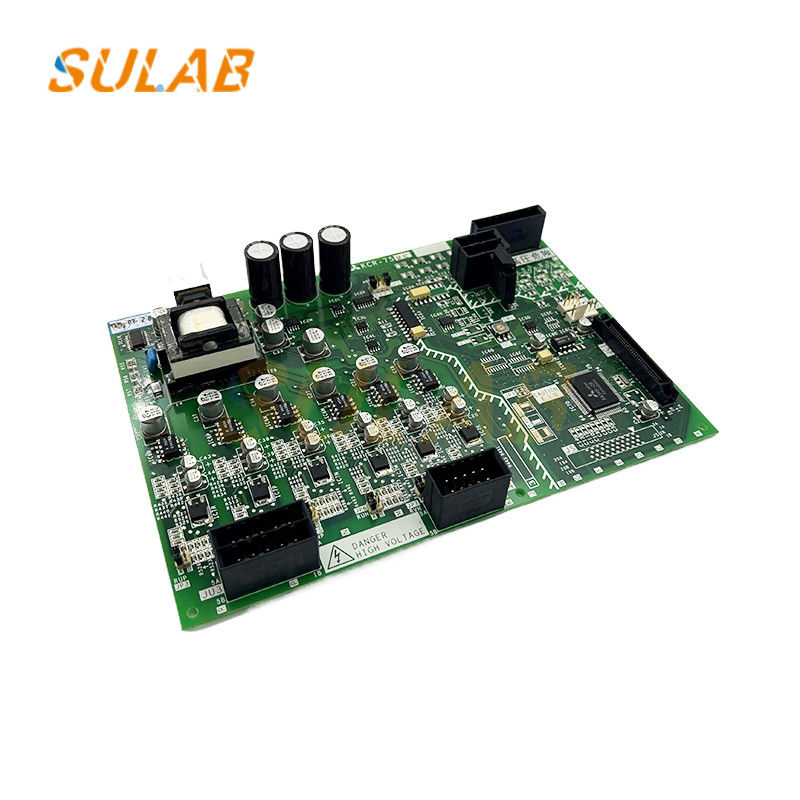

Tabela de PCB de elevador Mitsubishi KCR-759C Partes de elevador

1Especificações gerais

• Modelo:KCR-759C

• Aplicação:Sistema de controlo de elevadores (provavelmente para controlo de portas, processamento de sinais ou gestão de motores)

• Compatibilidade:Projetado para modelos de elevadores Mitsubishi (compatibilidade exacta depende da série)

2. Projeto e Fabricação de PCB

• Número de camadas:Provavelmente umPCB de 4-6 camadas(para a integridade do sinal e distribuição de energia)

• Materiais:FR-4 (laminado epóxi ignífugo)

• Espessura de cobre:1 oz ou 2 oz (para manuseio de energia)

• Revestimento da superfície:HASL sem chumbo (nivelação por solda a ar quente) ou ENIG (ouro de imersão em níquel sem eletricidade) para resistência à corrosão

3. Principais componentes

• Microcontrolador/Processador:IC específico da Mitsubishi (possivelmente um chip proprietário da Mitsubishi ou um controlador baseado em Renesas/Microchip)

• Regulação da potência:Reguladores de tensão (5V, 12V, 24V DC)

• Relais/interruptores de estado sólido:Para comando de motor/porta

• Optocopuladores/Isoladores:Para isolamento do sinal e redução do ruído

• Conectores:Outros aparelhos de ar condicionado

• Circuitos de protecção:Fusíveis, diodos TVS e filtros EMI

4Processo de produção

1. Desenho esquemático e de layout- Projetado usando ferramentas CAD (Altium, Eagle ou software proprietário da Mitsubishi).

2. Fabricação de PCB¢ Gravação, perfuração e empilhamento de camadas.

3. Fornecimento de componentes- Componentes homologados por OEM (a Mitsubishi pode recorrer a fornecedores especializados).

4. Reunião SMT¢ Máquinas automáticas de recolha e colocação de componentes SMD.

5. Reunião através de um buraco- Soldadura manual ou por ondas para componentes maiores.

6. Teste e controlo de qualidade- Não.

   • Testes em circuito (TIC)Verifica as ligações eléctricas.

   • Ensaios funcionaisSimula a operação de um elevador.

   • Teste de esforço ambientalVerificação da resistência à vibração/temperatura.

5. Conformidade e Certificações

• Normas de segurança:EN 81-20 (segurança dos elevadores), UL/CE (se aplicável)

• Conformidade EMC:EN 61000-6-2 (imunidade), EN 61000-6-4 (emissões)

6Pontos de falha e reparações comuns

• Traços de queimaduras(devido a surtos de energia)

• Relais falhados(desgaste mecânico)

• Conectores corroídos(exposição à humidade)

• Condensadores defeituosos(envelhecimento eletrolítico)

7Substituição e disponibilidade

• Parte OEM:Deve ser de Mitsubishi ou distribuidores autorizados.

• Alternativas para o mercado pós-venda:Raro devido ao design proprietário.

• Unidades renovadas:Às vezes disponível nos fornecedores de peças de elevadores.
