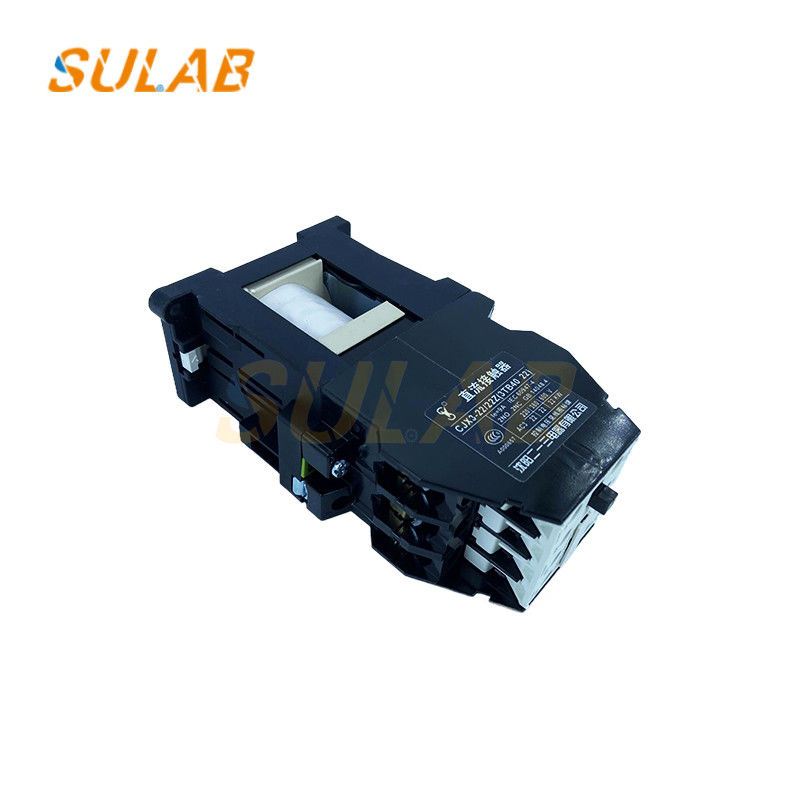

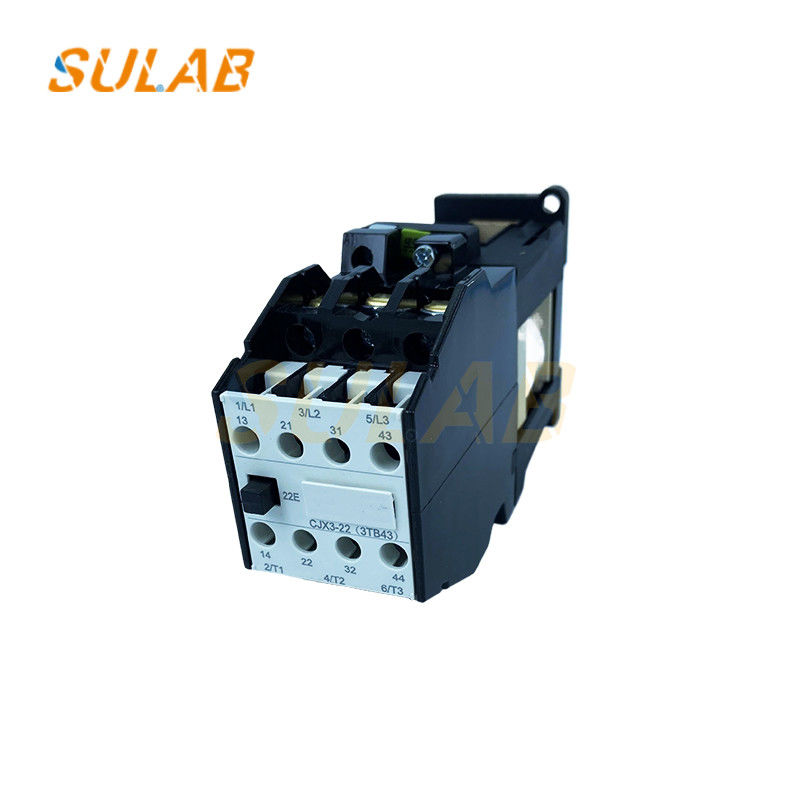

O contadorCJX3-22é um modelo típico dos contatores CA da série CJX3, amplamente utilizado em cenários de controlo de automação industrial.cenários de aplicação, e pontos de selecção:

1Características estruturais

• Projeto modular: Integra contatos principais, contatos auxiliares (geralmente 2 normalmente abertos + 2 normalmente fechados), bobina eletromagnética e sistema de extinção de arco para fácil manutenção e substituição.
• Sistema de extinção de arco: Adota uma estrutura de extinção de arco tipo grade para extinguir rapidamente o arco gerado durante a quebra de corrente, garantindo a segurança.
• Métodos de instalação: Suporta a fixação de parafusos ou a instalação de trilhos normalizados de 35 mm (para especificações ≤ 38A), adaptando-se à disposição normalizada dos gabinetes de comando.

2Princípio de funcionamento

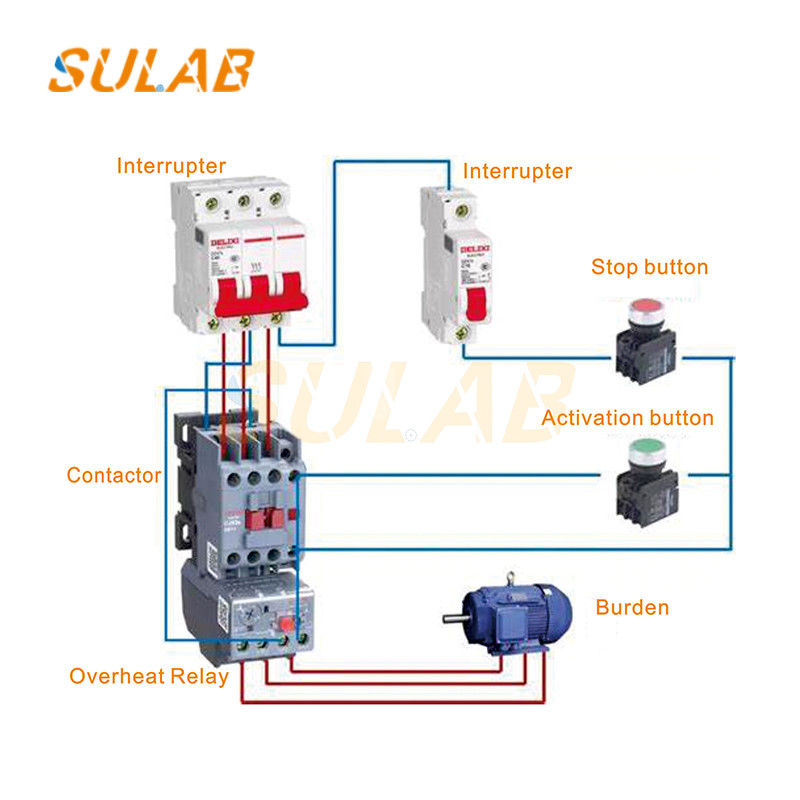

• Estado de ligação: Quando a bobina é energizada, gera força eletromagnética para atrair a armadura, levando os principais contatos a fechar e conectar o circuito principal;os contatos auxiliares actuam de forma sincronizada com os sinais de controlo de feedback.
• Estado de desligamento: Quando a bobina é desativada, a armadura é liberada pela mola de reinicialização, os contatos abrem-se e o circuito é cortado.
