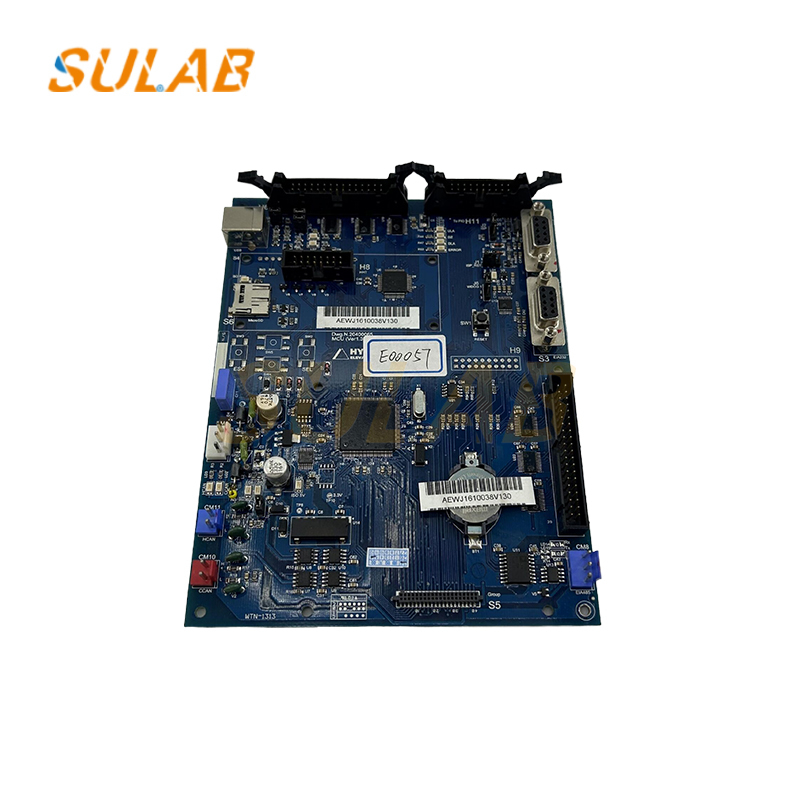

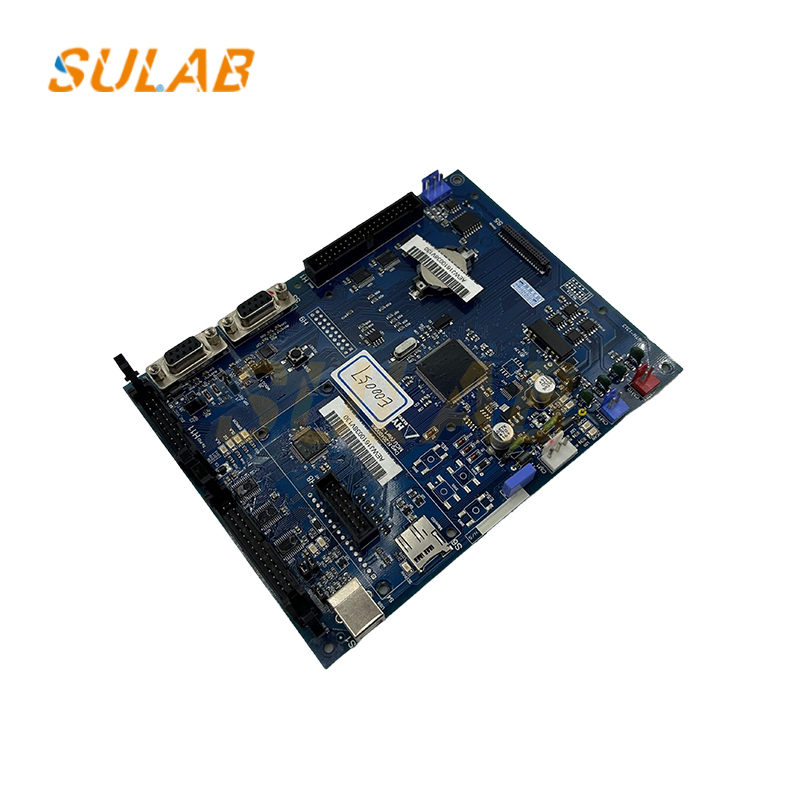

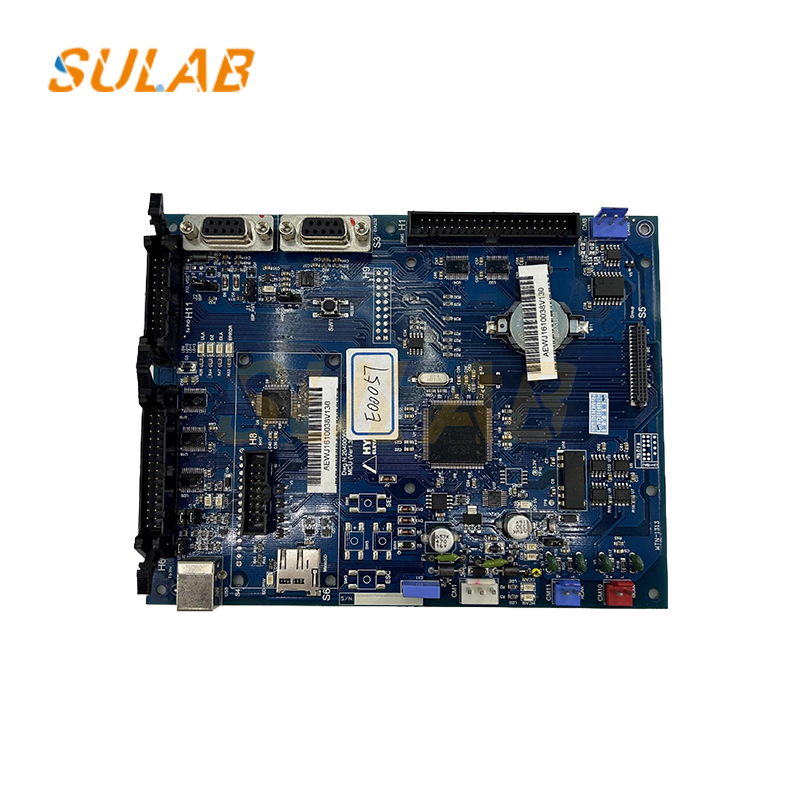

MCU VER1.3 2010OCT DWG N 20400065 Ascensores PCB Ascensores sobressalentes
Layout centrado no MCU:
A unidade de microcontrolador (MCU) é o núcleo, cercado por ICs de suporte (por exemplo, controladores de motor, chips de comunicação).
Capacitores de desacoplamento colocados perto dos pinos da MCU para reduzir o ruído.
Distribuição de energia:
Planos de potência específicos (por exemplo, 5 V, 3,3 V) com traços ou polígonos grossos.
Conversores DC-DC opcionais ou LDO para regulação de tensão.
Isolamento do sinal:
Signais de alta velocidade (por exemplo, feedback do codificador) encaminhados com controlo de impedância.
Seções analógicas/digitais separadas para minimizar interferências.
| Marca | Mitsubishi |
| Descrição | Borado de elevador |
| Modelo | 20400065 |
| MOQ | 1 PC |
| Transportes | TNT, UPS, DHL, Fedex, Aéreo, Mar |
| Aplicável | Elevador |
| Pacotes | Cartão, caixa de madeira, palete, etc. |
| Tempo de entrega | Normalmente 2 a 3 dias úteis após o pagamento |
| Garantia | Um ano |
| Método de pagamento | Banco da empresa, Western Union, Alibaba, Paypal etc. |
MCU: Provavelmente um microcontrolador de nível industrial (por exemplo, STM32, PIC) com memória flash ≥ 128KB.
Motoristas: MOSFETs ou IGBTs com dissipadores de calor (tipo U ou arrefecimento ativo).
Interfaces de comunicação: RS-485, CAN bus ou Ethernet para redes de elevadores.
Circuitos de segurança: relés ou optoacopladores redundantes para detecção de falhas.
