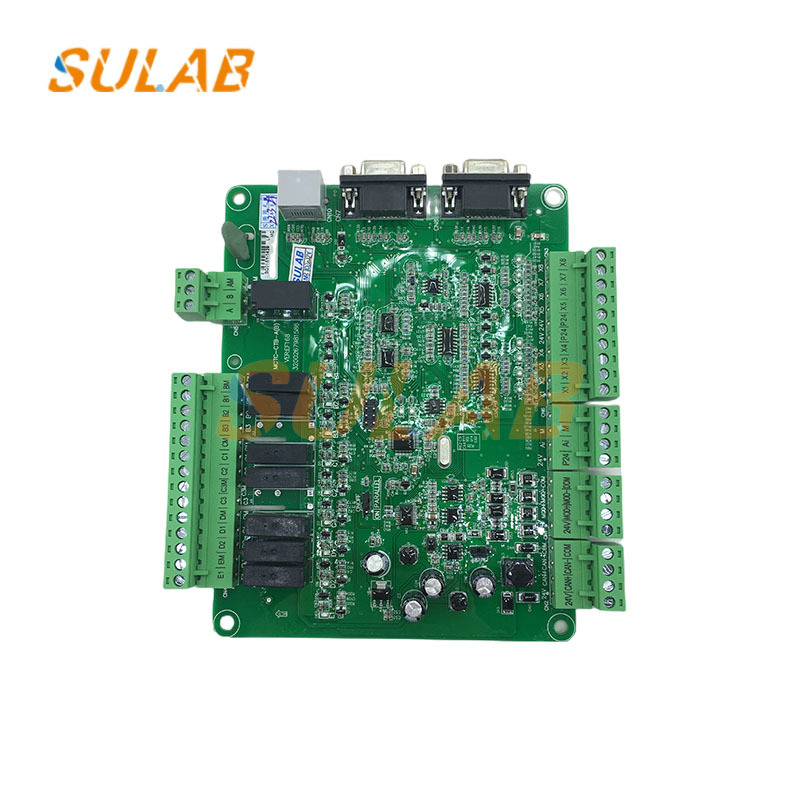

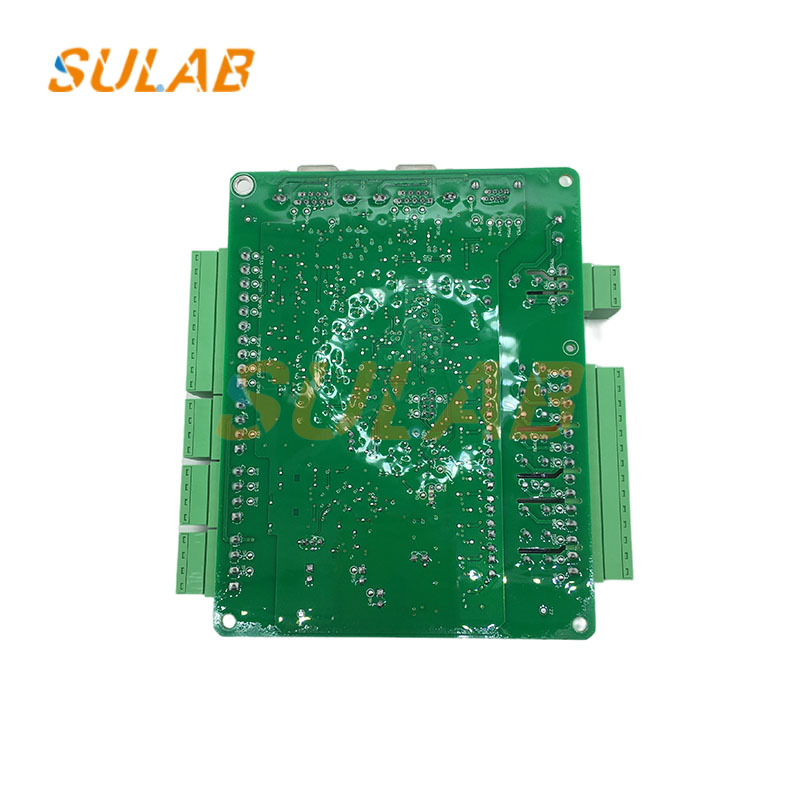

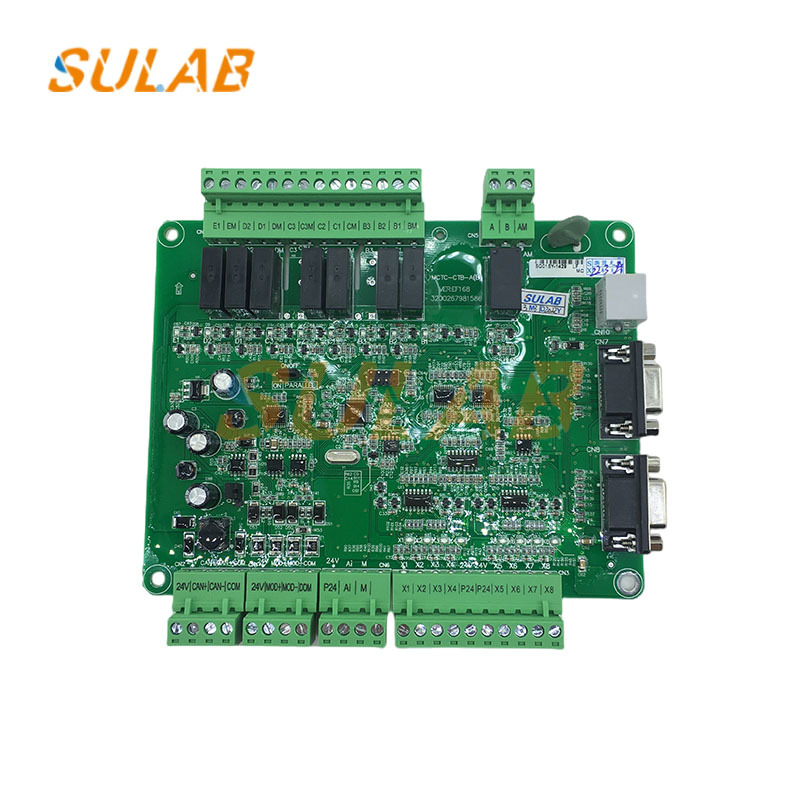

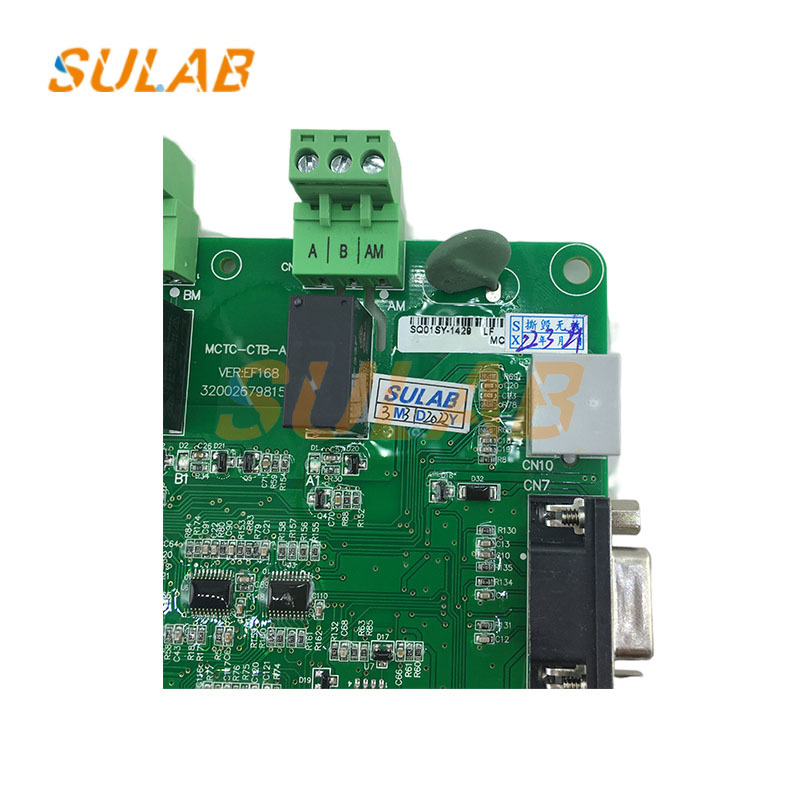

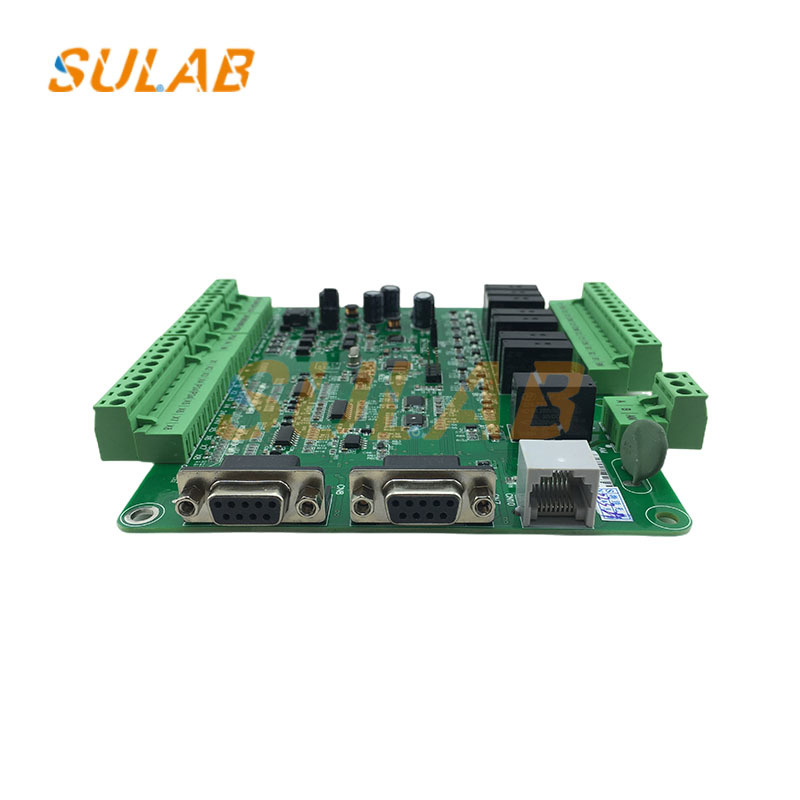

Monarca MCTC-CTB-A Elevador Car Top Comunicação quadro

A MCTC-CTB-A da MONARCH é a placa de controle do carro (placa superior do carro) do controlador integrado do elevador NICE3000, projetada para comunicação e controle confiáveis do elevador.

• 8 entradas digitais para recepção abrangente de sinais
• 9 saídas de relé (7 padrão, 9 não padrão) para controle flexível
• 1 grupo de entradas analógicas para medições precisas
• Comunicação 485 e Comunicação CAN interfaces
• 2 grupos de expansões de porta paralela para conectividade adicional

• Controle de porta para gerenciamento eficaz da porta
• Compensação de torque analógica para garantir a estabilidade da operação do elevador
• Processa sinais de sobrecarga e sinais de carga total para feedback em tempo real do status da carga
• Sinal de campainha de chegada bidirecional saída para notificação do passageiro
• Aciona placas de exibição de comunicação e placas de comando no carro para exibição de informações e recebimento de comandos

• +24V/CON: Fonte de alimentação externa de 24VDC para operação da placa
• CAN+/CAN-: Interface de comunicação CAN com a placa de controle principal
• +24V/COM: Saída de 24VDC para a placa de exibição no carro MCTC-HCB
• AI-M: Entrada de sinal de pesagem analógica (faixa de 0VDC-10VDC)
• Múltiplos terminais de entrada digital, incluindo entradas de cortina de luz e sensores de posição da porta
• Múltiplos terminais de saída de relé para sinais de controle da porta e operações forçadas da porta
