SULAB XAA25140AFB Painel de Exibição de Saída do Elevador para Sistemas Paralelos

Acessórios PCB do Elevador Novo Original Painel de Exibição LOP do Elevador Painel de Exibição de Saída XAA25140AFB

Marca e Modelo: Este painel de exibição é OTIS, modelo XAA25140AFB, e pertence à série HBP16 de painéis de exibição de chamada de hall.
Aplicação: Principalmente adequado para sistemas de elevadores paralelos, pode ser instalado fora da porta do hall do elevador para exibir informações como o status operacional atual do elevador e a localização do andar, e fornecer um botão de chamada para os passageiros chamarem o elevador.
Características Funcionais: Ele opera recebendo sinais de chamada de passageiros via entradas de botões, processando-os através de um microcontrolador (MCU) e transmitindo-os ao controlador principal do elevador via uma interface de comunicação. Ele também recebe dados do controlador principal para atualizar a exibição, como o andar atual do elevador e a direção de viagem.

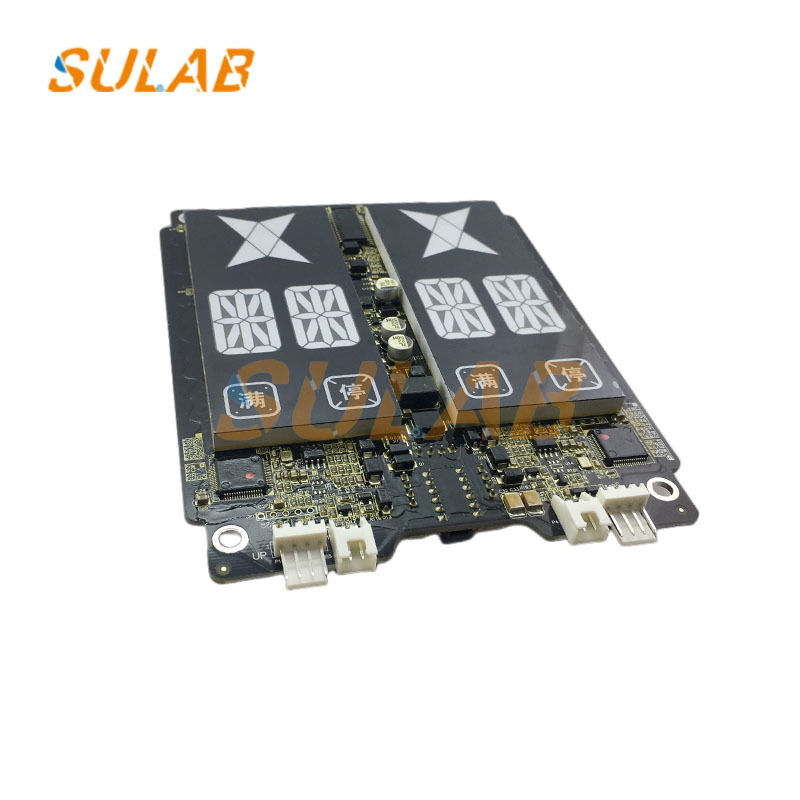

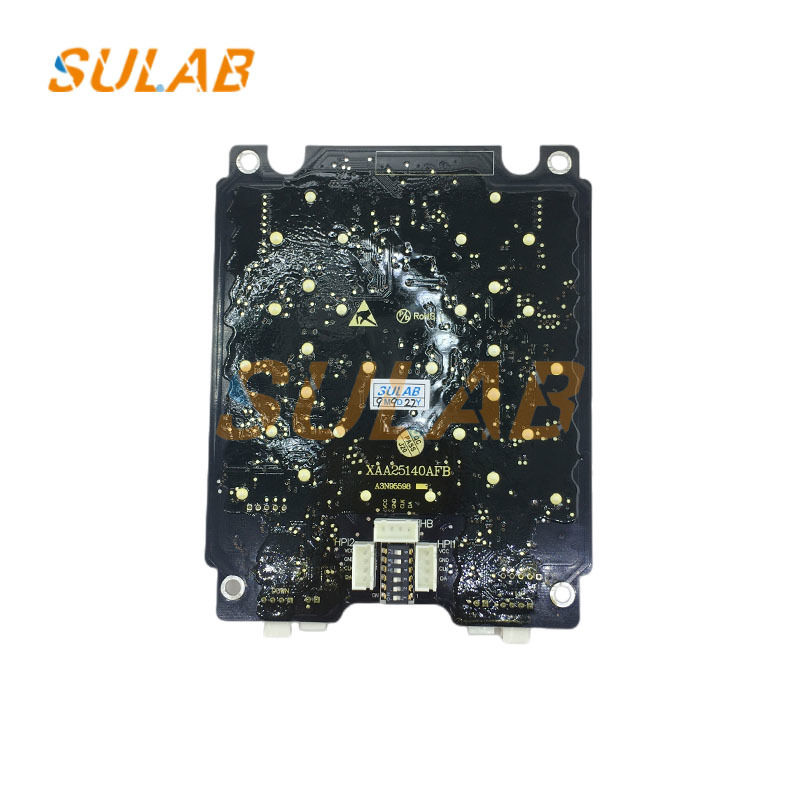

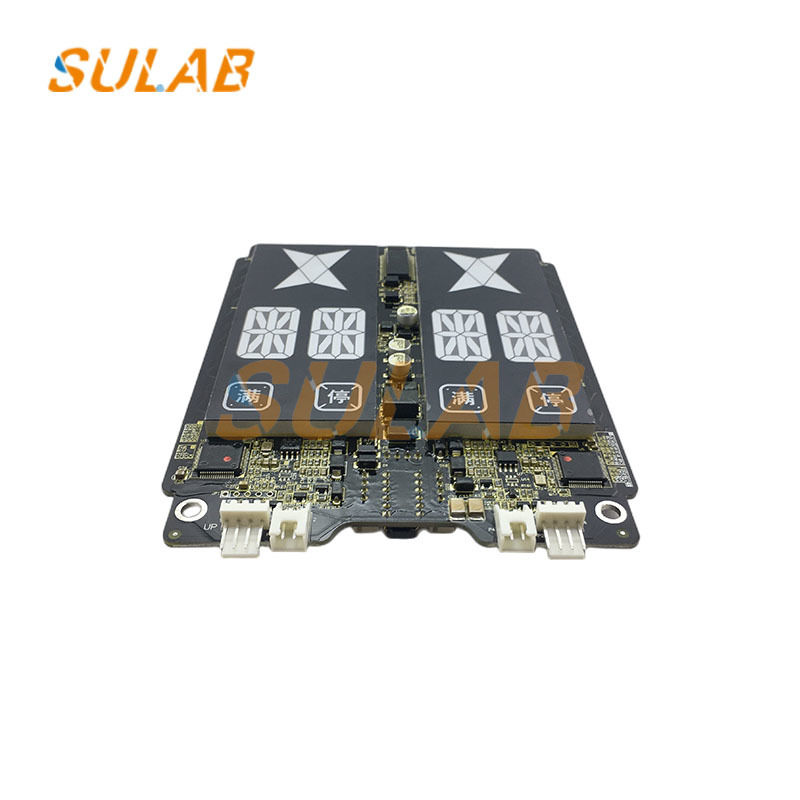

Aparência: O painel de exibição é uma placa de circuito preta com um tubo digital LED ou display de matriz de pontos para exibir números de andares e setas de direção, bem como o botão de chamada pressionado pelo passageiro e componentes de circuito relacionados.

Preparação: Confirme se o modelo do elevador a ser instalado corresponde ao painel de exibição de chamada de hall. Isso pode ser feito comparando os desenhos ou números de modelo do elevador. Prepare o painel de chamada de hall e seus acessórios, como parafusos e fixadores. Prepare também ferramentas básicas como uma chave de fenda e furadeira elétrica, bem como ferramentas de medição como uma fita métrica. Certifique-se de que o poço do elevador esteja livre de obstruções que possam dificultar a instalação.
Determine o local de instalação: De acordo com os desenhos de projeto do elevador ou guia de instalação, o painel de chamada de hall é normalmente instalado próximo à porta do hall do elevador, 1,2-1,4 metros acima do nível do solo, com a borda do painel a 200-300 mm da borda da porta de desembarque. Para elevadores controlados por grupo, o painel de chamada deve ser instalado entre dois elevadores. Considere a facilidade de uso, segurança e estética, e evite a instalação em locais propensos a colisões.
Pré-furação: Use uma ferramenta de medição para marcar os orifícios de montagem do painel de chamada de hall, em seguida, pré-fure com uma furadeira elétrica. Preste atenção à profundidade e ao diâmetro do orifício para garantir que os parafusos possam fixar com segurança o painel de chamada de hall.
Fixação do painel de chamada de hall: Coloque o painel de chamada de hall nos orifícios pré-perfurados e fixe com parafusos. Ao apertar os parafusos, use um nível para ajudar a manter o painel de chamada de hall perpendicular à parede para garantir uma instalação suave.
Conexão da fiação: O painel de chamada de hall XAA25140AFB requer um cabo de comunicação. Recomendamos o uso de cabos de comunicação dedicados da Otis para garantir uma transmissão de sinal estável. Conecte o painel corretamente de acordo com as instruções do fabricante, garantindo que os conectores estejam seguros e livres de folgas. Se o painel de chamada de hall precisar de uma fonte de alimentação externa, conecte o cabo de alimentação. Sempre desconecte a fonte de alimentação do elevador antes de conectar e garanta o isolamento adequado.
Teste funcional: Após a instalação, restaure a fonte de alimentação do elevador e execute vários testes. Pressione os botões de chamada para cima e para baixo para verificar a resposta. Além disso, verifique se o display do andar está funcionando corretamente e se há alarmes de falha presentes. Se algum problema for detectado, solucione imediatamente a fiação ou verifique novamente os procedimentos de instalação.
