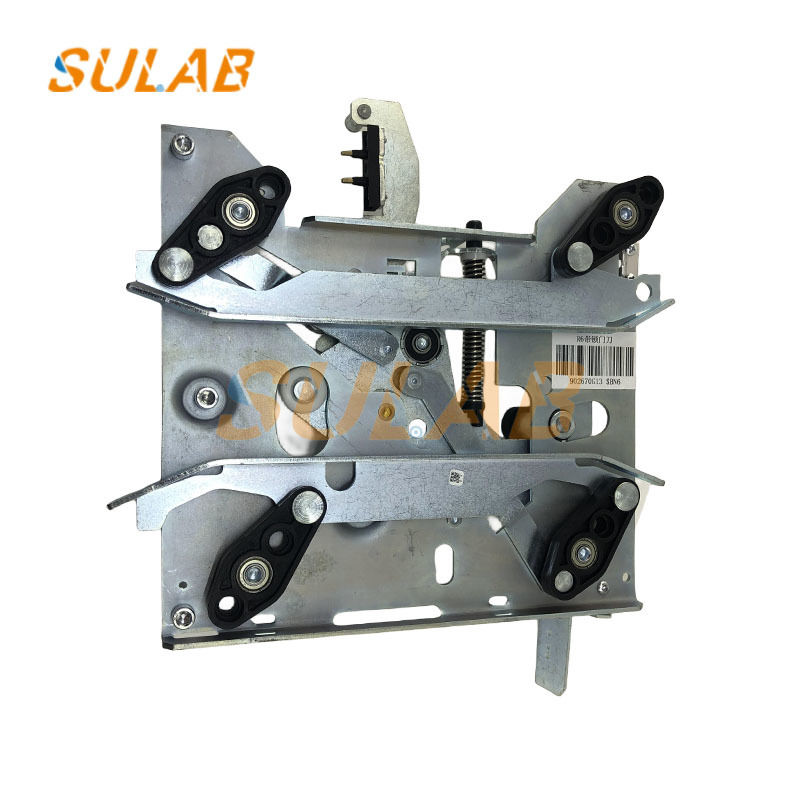

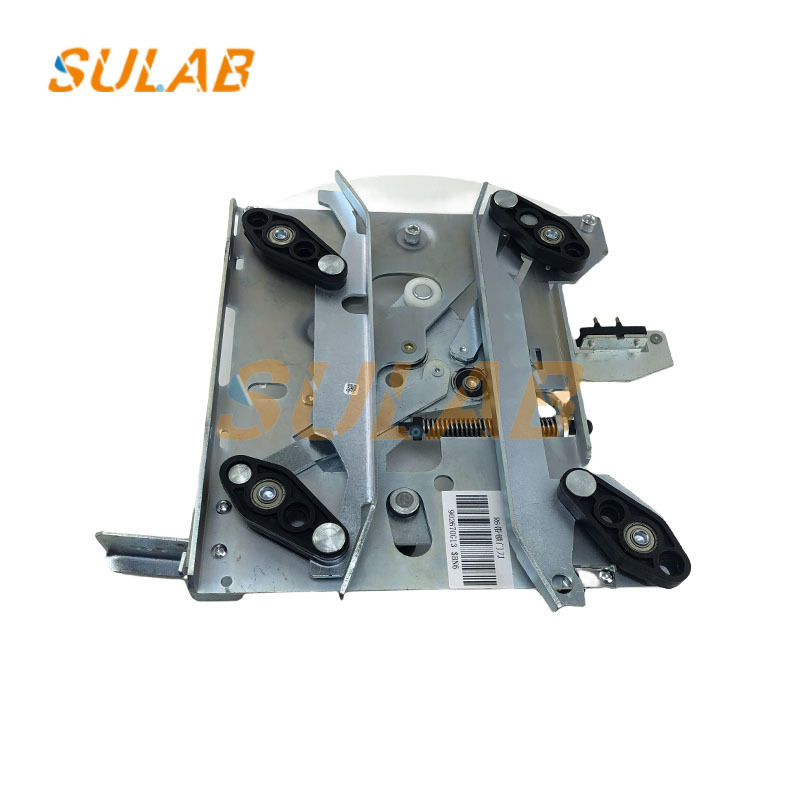

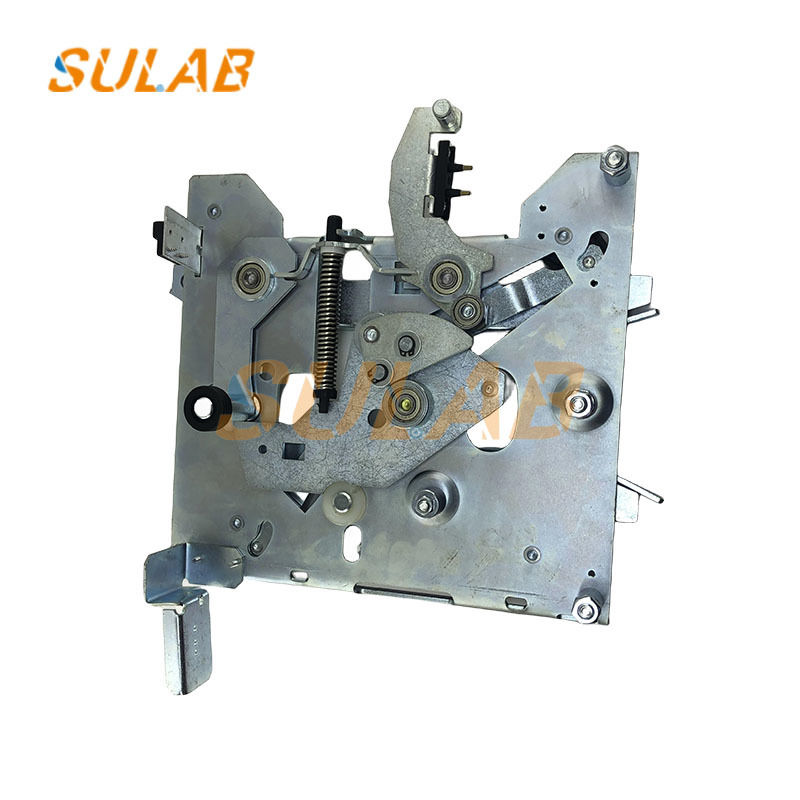

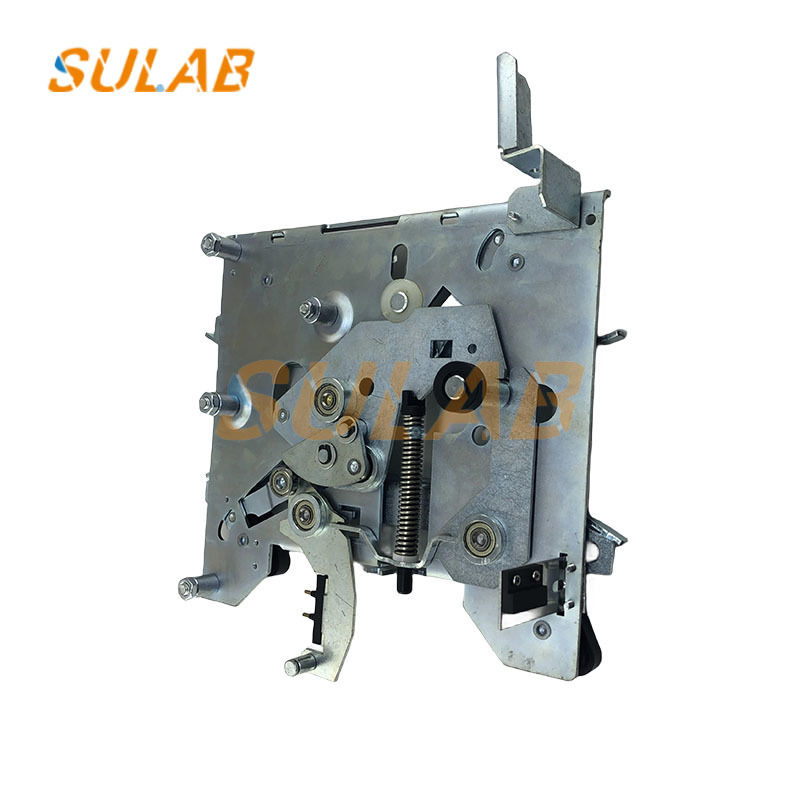

Faca de porta de elevador SULAB R6 com fechadura 902670G13

Faca da porta do elevador faca curta com fechadura faca da porta acessórios do elevador faca da porta R6 faca da porta com fechadura 902670G13

Processo de Instalação
Preparação Pré-instalação: Revise as instruções de instalação e outras documentações técnicas fornecidas pelo fabricante do elevador. Confirme se as condições no local, incluindo o poço e a casa de máquinas, atendem aos requisitos. Prepare ferramentas e equipamentos como furadeira elétrica, chave de torque, nível a laser e régua de aço. Os instaladores devem possuir um certificado de operador de equipamento especial.
Instalação do Operador da Porta: Fixe o operador da porta no topo da cabina do elevador, garantindo que o desvio horizontal dos trilhos guia do operador da porta seja ≤0,5 mm.
Instalação da Faca da Porta: Remova a faca da porta antiga (se estiver substituindo-a) e instale a nova no local designado, geralmente abaixo do operador da porta do elevador. Fixe-a com segurança com parafusos e outros fixadores, garantindo o torque de aperto necessário. Durante a instalação, verifique se a came em forma de leque na parte traseira da faca da porta está atuando na posição central do rolamento. Se a came estiver desalinhada, substitua a faca da porta.
Ajuste da Folga: Ajuste a folga entre a faca da porta e a soleira da porta de pavimento para garantir uma folga de ≥5 mm, e a folga entre a faca da porta e o rolete da porta de pavimento para garantir uma folga de ≥3 mm. Feche a porta do hall e verifique o contato entre o painel da porta e a almofada de borracha. Se um lado do painel da porta não estiver próximo da almofada, solte o parafuso de tensão no cabo de ligação, ajuste o painel da porta e, em seguida, aperte-o. Além disso, certifique-se de que a folga entre o gancho da fechadura e a trava atenda aos requisitos. Isso geralmente pode ser alcançado ajustando a posição da almofada de borracha.

Conexão da fechadura da porta: Certifique-se de que a lâmina da porta esteja devidamente conectada à fechadura da porta do carro para garantir que a lâmina da porta abra e feche a porta de forma confiável. A conexão deve ser segura e flexível.

Processo de Comissionamento
Verificação do Reset Automático da Lâmina: Pressione e segure o botão de fechar a porta para abrir a lâmina da porta até sua largura máxima. Empurre manualmente a lâmina da porta até sua posição limite, solte o botão de fechar a porta e, em seguida, solte lentamente a pressão na lâmina para verificar se a lâmina reseta automaticamente. Se não resetar, instale um suporte de parada da lâmina da porta.
Ajuste do Espaçamento da Lâmina: Após instalar o suporte de parada, verifique o espaçamento da lâmina quando a lâmina da porta estiver aberta. Deve ser 107-108mm. Se a distância for maior que 108mm, instale calços de ajuste na parte traseira do suporte para garantir o espaçamento da lâmina necessário.
Depuração das Funções do Operador da Porta: Depure manualmente o controle da porta para verificar a abertura e fechamento suaves da porta e a ausência de batidas ao fechar. Se forem detectadas anomalias, ajuste os parâmetros do operador da porta, como velocidade de avanço lento ou tempo de desaceleração.
Depuração da Coordenação da Fechadura da Porta: Abra e feche a porta várias vezes para observar a coordenação entre a lâmina da porta e a fechadura da porta. Certifique-se de que a lâmina da porta insira com precisão entre os roletes da fechadura da porta, permitindo a abertura e fechamento suaves, e que a fechadura da porta seja segura e confiável quando travada. Além disso, verifique se a altura do gancho da fechadura da porta e outras dimensões relacionadas atendem aos requisitos. Teste geral de operação: Durante a fase de manutenção do elevador e depuração da operação expressa, observe o estado da faca da porta durante a operação, incluindo se a faca da porta se move normalmente ao abrir e fechar a porta, se ela coopera bem com as fechaduras de porta de cada andar e se há alguma obstrução ou ruído anormal. Também é necessário confirmar que a faca da porta não interfere com outros componentes durante a operação.
