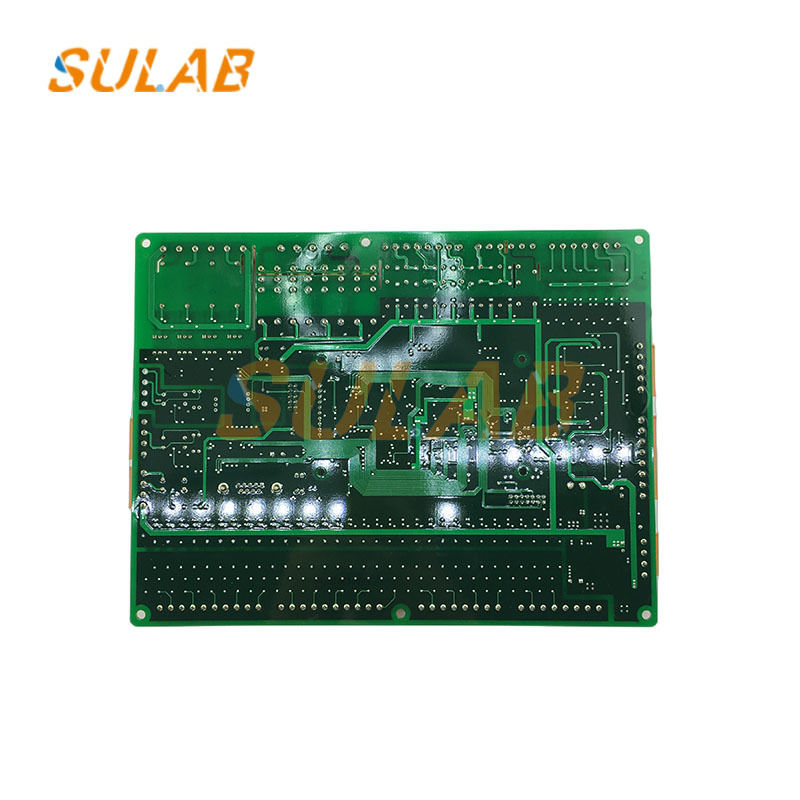

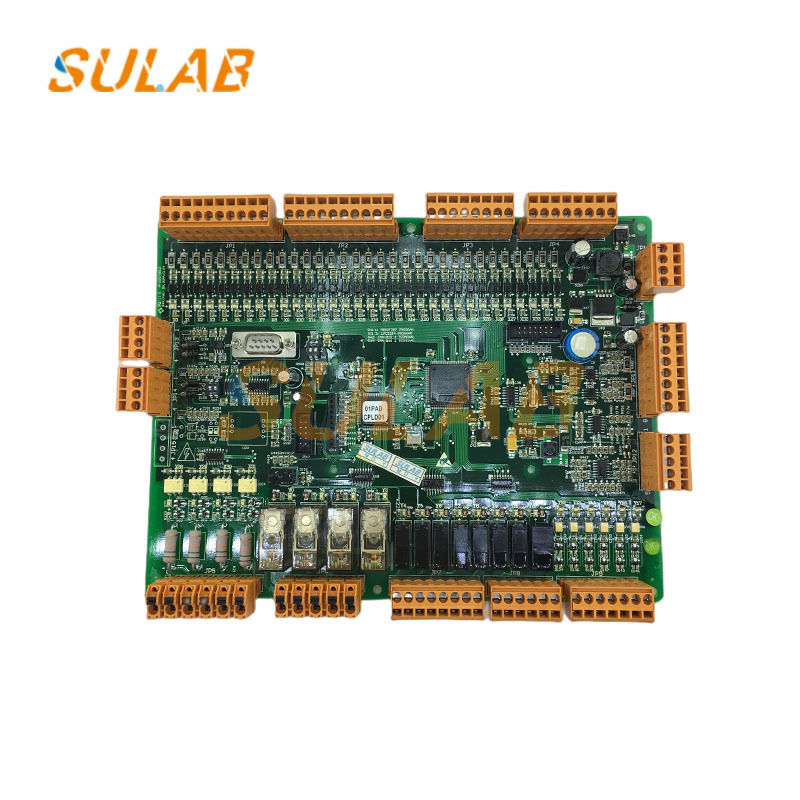

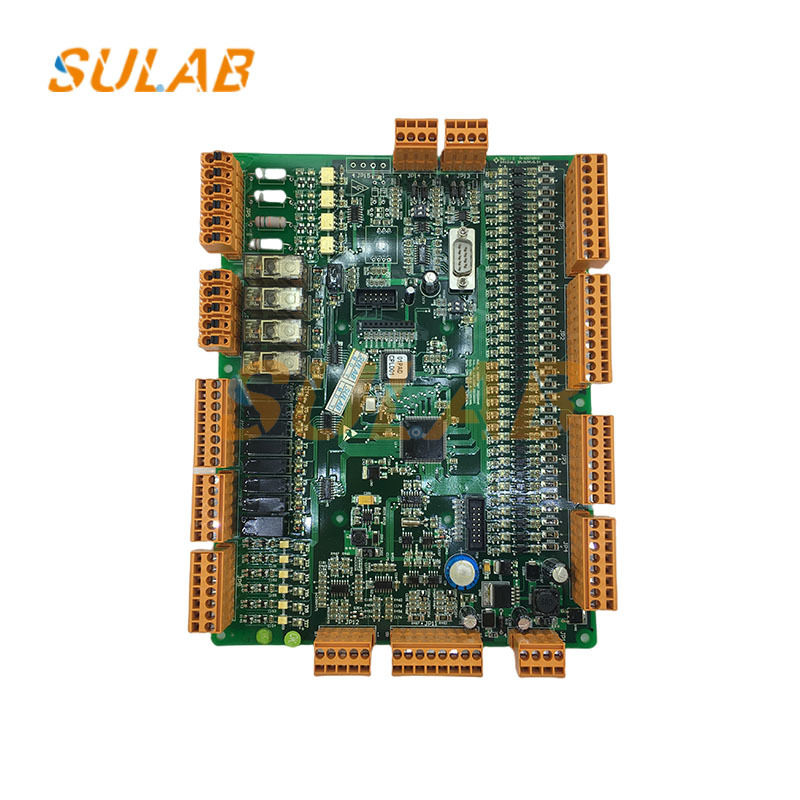

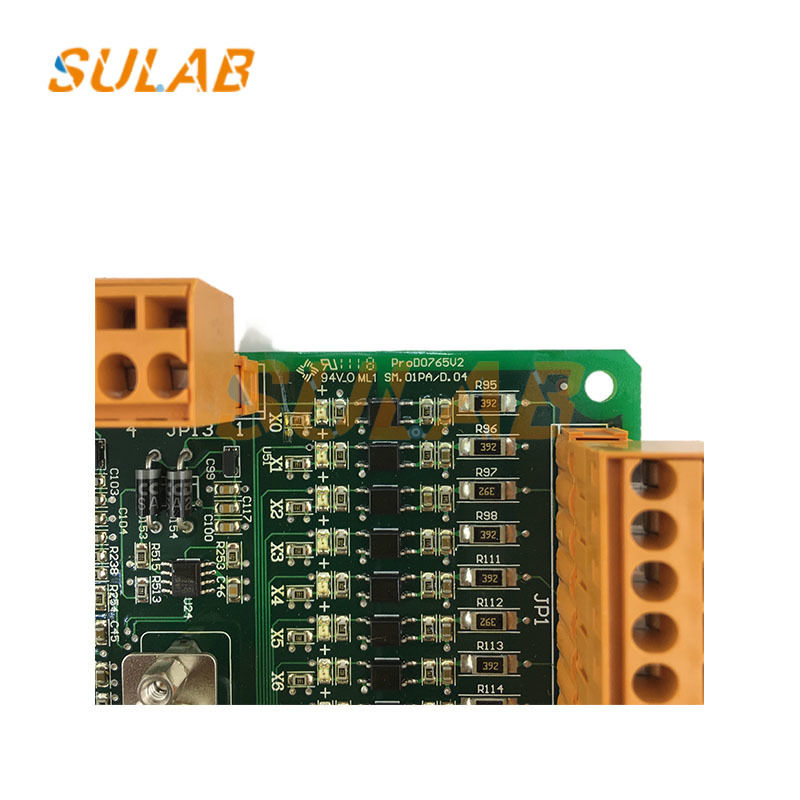

SULAB SM.01PA Painel de PCB principal de elevador com comunicação CAN Bus

Associação de empresas de construção civil e civil

O núcleo da placa SM.01PA é "aquisição de comando + conversão de sinal + exibição de status". Suas funções específicas incluem:

Aquisição de comando: recebe sinais de operação do vagão do elevador, como o botão de seleção do piso, o botão de abertura/fechamento da porta e o botão de alarme de emergência,Converte sinais analógicos/digitais em sinais de comunicação compatíveis com o protocolo Monarch, e transmite-os para a placa de controlo principal do elevador.

Feedback de estado: recebe informações como "posição do piso", "direção de marcha" e "estado da porta (aberta/fechada) " do quadro de comando principal,e ativa o ecrã do chão (como um tubo digital/ecrã LED), indicador de direcção e luz de estado de abertura/fechamento da porta no vagão do elevador, fornecendo aos passageiros um feedback sobre o estado atual do elevador.

Alarme e retroalimentação de falha: se um alarme de emergência (como um botão de alarme ou sinal de pessoa presa) for acionado no vagão do elevador, o SM.01PA transmite o sinal de alarme para o quadro de controlo principal e pode também activar um zumbido ou um indicador de alarme no vagão do elevador para alertar os passageirosAdaptação da comunicação: Communicate with the main control board through Monarch dedicated communication bus (such as CAN bus or RS485 bus) to ensure stable transmission of commands and status signals and avoid command loss or delay.

Falha de comunicação (mais frequente)
Sintoma: a luz de comunicação (COM) está desligada/ ligada/ piscando de forma anormal, os comandos do carro não podem ser registados (não responde aos botões apertados),ou a placa de controlo principal relata "Falha de comunicação da placa de comando do veículo" (como código de falha Monarch E37).
Solução de problemas:
Verificar se o autocarro de comunicação (CAN-H/CAN-L ou RS485-A/RS485-B) não possui cabos soltos ou invertidos, ou se o cabo do autocarro está danificado (por exemplo, apertado pela porta do carro).
Medir a tensão do bus de comunicação (tensão normal do bus CAN: CAN-H ≈ 2,5-3,5 V, CAN-L ≈ 1,5-2,5 V, diferença de tensão ≈ 1 V).ou o chip de comunicação na placa pode estar danificado.
Tente substituir a placa SM.01PA pelo mesmo modelo para excluir um problema com a própria placa (por exemplo, um chip de comunicação queimado).
