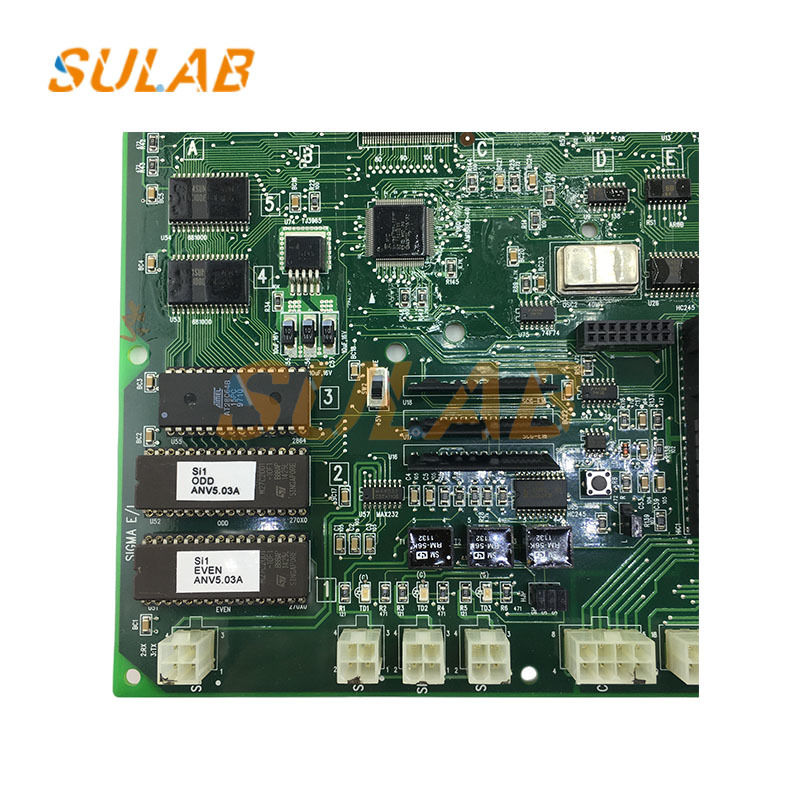

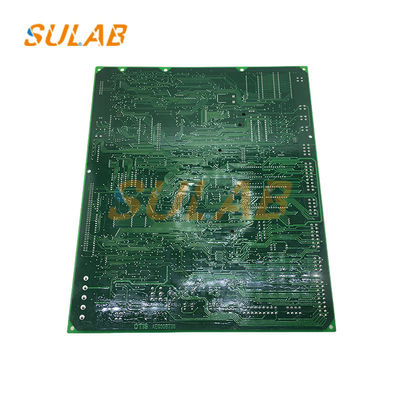

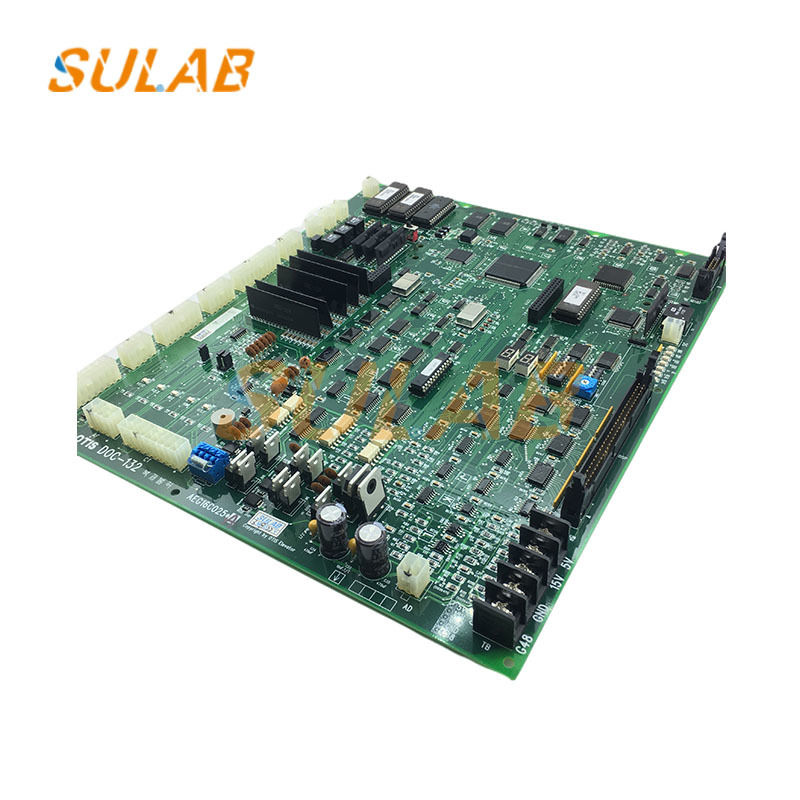

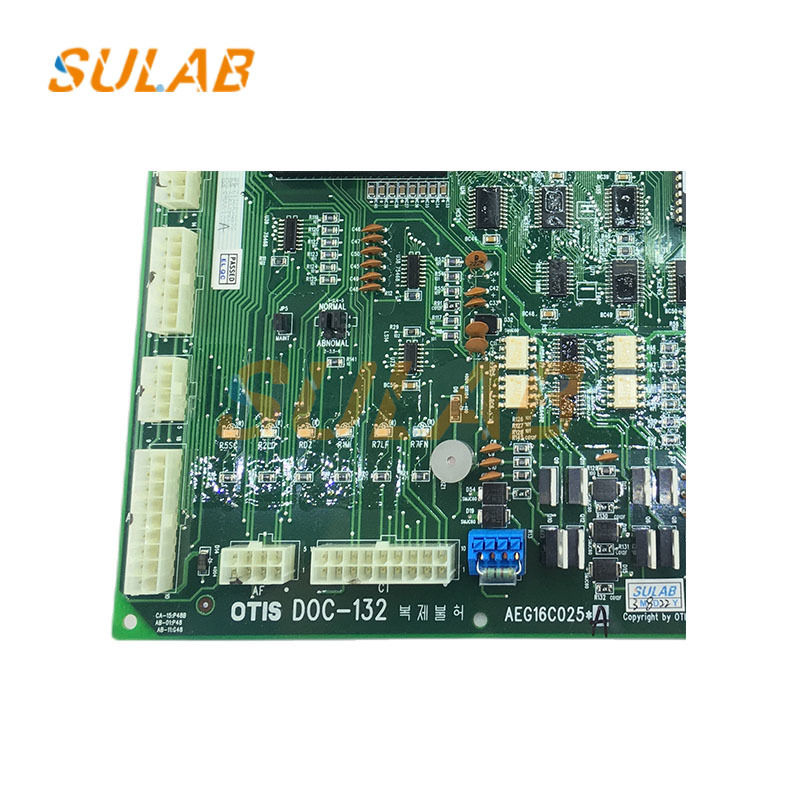

Placa de controle do elevador SULAB DOC-132 AEG16C025A 24V PCB

Placa de Controle do Elevador Placa PCB LG Placa-mãe do Elevador Atacado de Alta Qualidade Placa-mãe do Elevador DOC-132 AEG16C025A

Informações Básicas: Esta placa-mãe é fabricada na China e é um componente de elevador. Número do modelo: DOC-132, também conhecido como AEG16C025*A, é usado principalmente em elevadores residenciais e outras aplicações.
Características Funcionais: Como o componente central do sistema de controle do elevador, ele desempenha funções importantes, como controle de operação do elevador, proteção de segurança e transmissão de sinal. Ele permite funções como medição da altura do andar, operação manual LRT, modo de teste POSI, modo de corte de 110% e reinicializa os dados CRT. Ele também pode fornecer proteção contra sobrecorrente e sobrecarga do motor, iluminação automática do carro e controle do ventilador, trava do elevador da estação base, interface de trava remota do elevador e controle do cartão IC de comando do carro e do hall.
Falhas e Sintomas Comuns: Quando esta placa-mãe apresenta mau funcionamento, o elevador pode não iniciar ou parar com frequência durante a operação, os sinais de comando podem ser perdidos ou mal representados, os dispositivos de proteção de segurança podem não funcionar corretamente e o display pode exibir informações distorcidas ou em branco.

Posicionamento e fixação da placa-mãe

De acordo com os orifícios de montagem designados no gabinete de controle, coloque a placa-mãe firmemente no suporte de montagem. Certifique-se de que os conectores da placa-mãe (como o conector de alimentação, conector de comunicação e conector de E/S) estejam orientados para facilitar a fiação e evitar a flexão excessiva dos cabos.

Use os parafusos fornecidos para apertar uniformemente na diagonal (o torque deve estar em conformidade com o manual. Um parafuso muito solto pode resultar em mau contato, enquanto um parafuso muito apertado pode danificar a placa-mãe PCB). Se a superfície de montagem for irregular, insira arruelas isolantes para nivelamento.

Conectando o cabo (etapa principal)

Conectando a fonte de alimentação: Localize o conector de alimentação da placa-mãe (geralmente marcado como "DC24V", "GND" ou "AC110V"; consulte o manual para obter detalhes). Use um multímetro para confirmar se a tensão de entrada atende aos requisitos da placa-mãe (principalmente DC24V ± 5%). Conecte os polos positivo e negativo corretamente (conectá-los incorretamente pode danificar o módulo de alimentação da placa-mãe). Conexão do barramento de comunicação: Conecte as linhas de comunicação (como RS485 ou um barramento dedicado) entre a placa principal e o painel de controle do elevador e o painel de chamada do hall. Distinga entre as linhas "A" e "B" ou as linhas "CAN-H" e "CAN-L", garanta conexões seguras e conecte a blindagem em uma extremidade para reduzir a interferência.
Conexão da interface de E/S: Conecte as linhas de entrada e saída para o circuito de segurança, sinal de trava da porta, interruptor de limite, feedback do contator e outros circuitos de acordo com a pinagem no manual. Cada cabo deve ser crimpado ao terminal para evitar curtos-circuitos causados por fios desencapados. Após a fiação, use abraçadeiras para organizar os cabos e amarre-os separadamente dos cabos de alta tensão (como cabos do motor).
Aterramento: O terminal de aterramento da placa principal (marcado com "PE" ou um "símbolo de aterramento") deve ser conectado ao barramento de aterramento do gabinete de controle com um fio de duas cores amarelo-verde. A resistência de aterramento deve ser ≤4Ω para evitar danos à placa principal causados por eletricidade estática ou vazamento.
