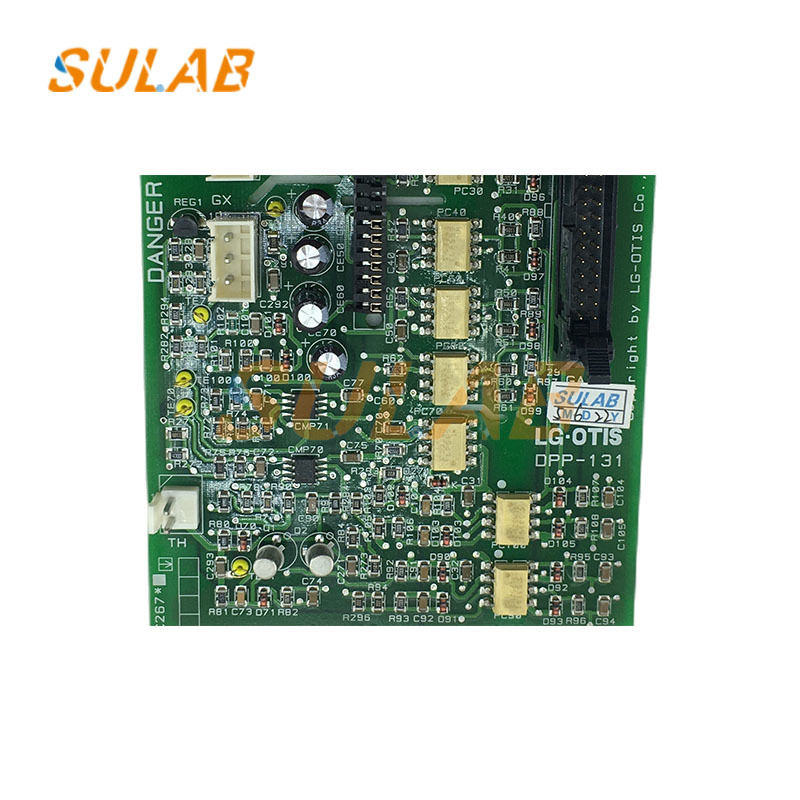

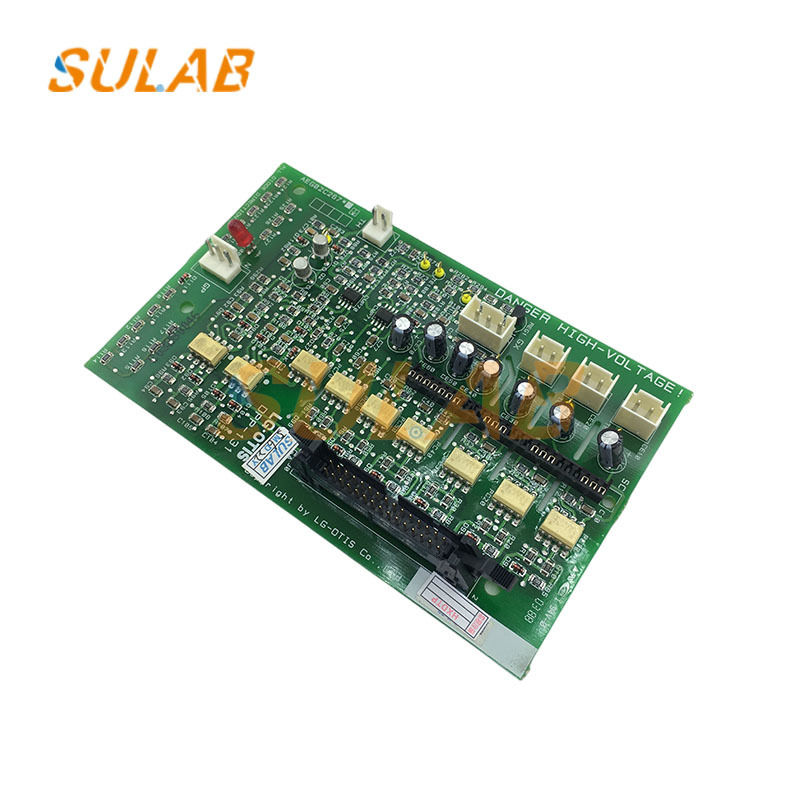

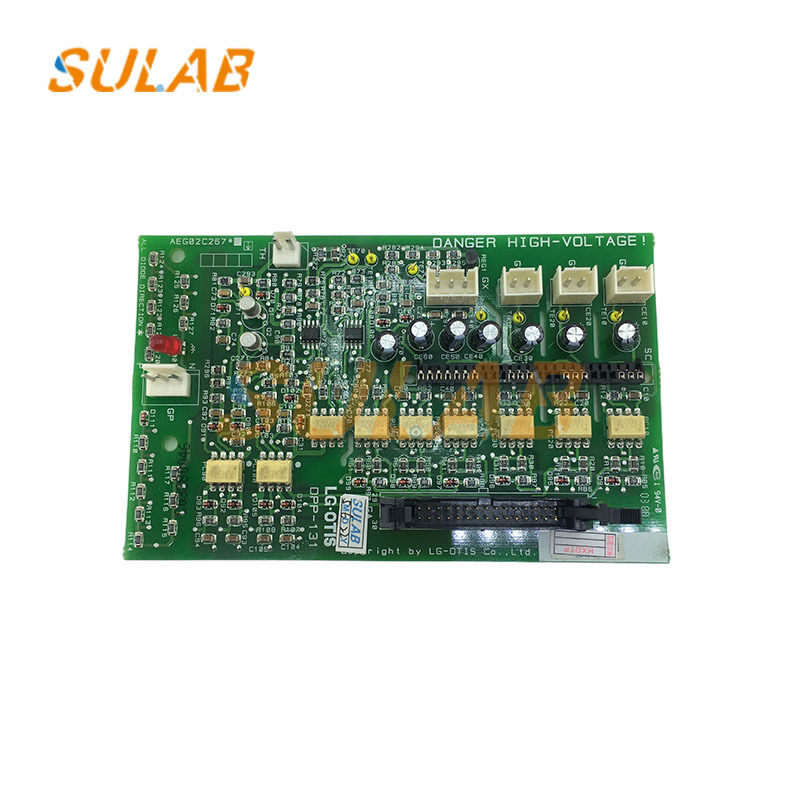

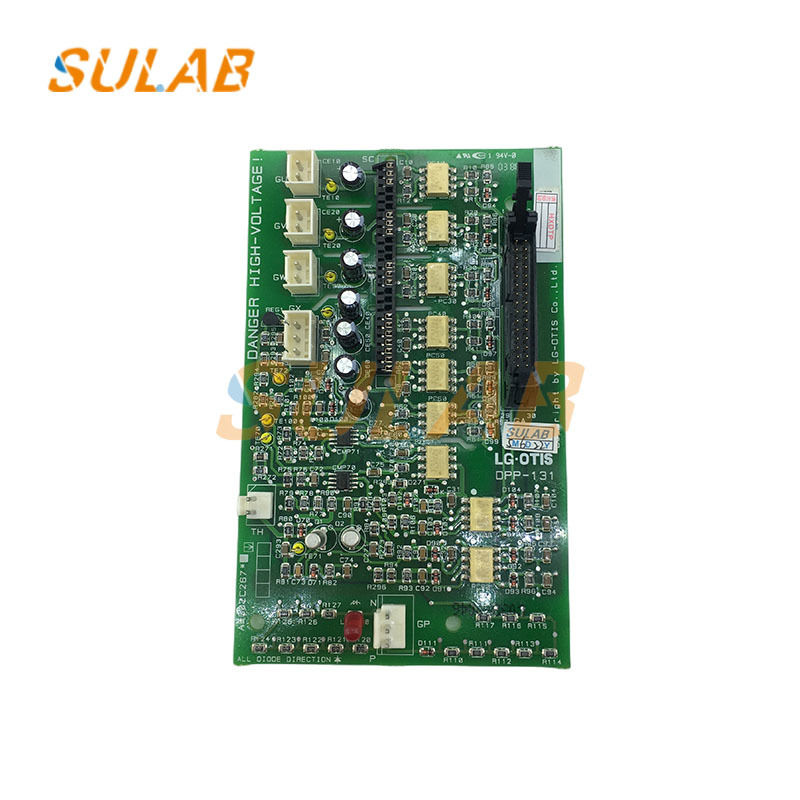

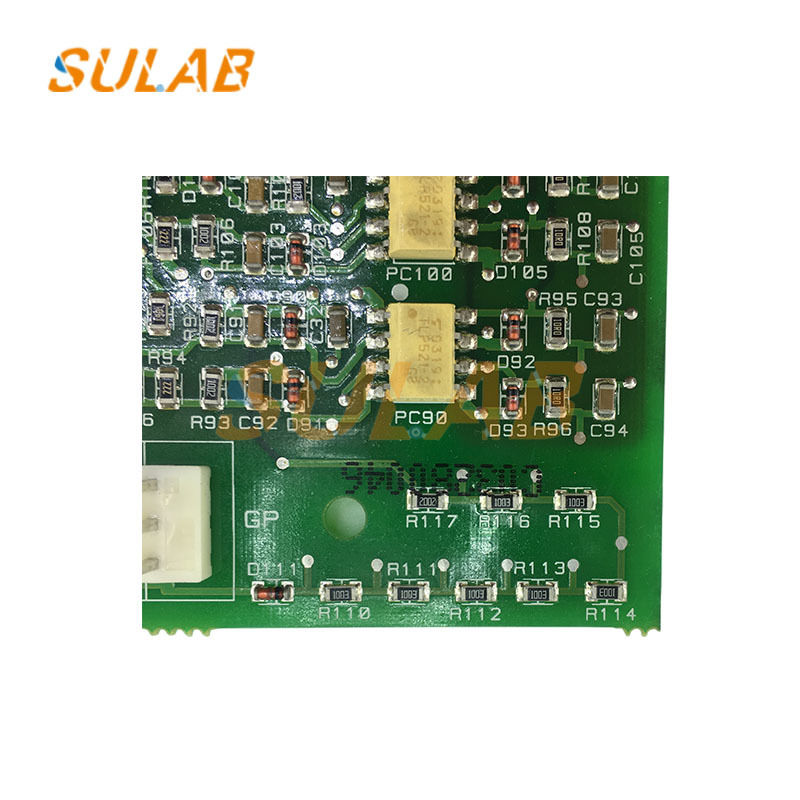

SULAB Painel do condutor do elevador DPP-131 AEG02C267 para controlo do motor da porta

Placa-mãe do elevador SIGM, acessórios do elevador, placa do driver, módulo do elevador LG, placa do driver do módulo do elevador SIGMA PCB, placa do driver do módulo do elevador DPP-131 AEG02C267

Controle de Operação do Motor da Porta
Recebe comandos "abrir/fechar" da placa principal do elevador (como a placa principal DOC-132 mencionada acima) para acionar o motor da porta em rotação para frente e para trás, garantindo a abertura e o fechamento suaves da porta do carro e da porta do pavimento.
Suporta ajuste de velocidade do motor da porta em etapas: aceleração durante a fase inicial de abertura/fechamento, velocidade constante durante a fase intermediária e desaceleração perto da posição final, evitando impacto com a porta e reduzindo o ruído de operação.
Proteção de Segurança
Ligação de proteção anti-esmagamento: Recebe sinais da cortina de luz do motor da porta (como a cortina de luz Otis) e do painel de toque de segurança. Se um obstáculo (como uma pessoa ou objeto) for detectado durante o processo de fechamento da porta, o motor da porta inverte imediatamente e abre a porta para evitar esmagamento.
Proteção contra sobrecorrente/sobrecarga: Se o motor da porta ficar preso (como devido a uma trilha da porta deformada ou objetos estranhos presos na porta), causando corrente excessiva, a placa de controle cortará a energia do motor para evitar queima do motor ou danos à placa de controle.
Detecção de chegada da porta: O sensor de posição do motor da porta (como um interruptor fotoelétrico ou codificador) detecta o estado totalmente aberto/fechado da porta e envia um sinal de volta para a placa principal do elevador, garantindo que o elevador não inicie se a porta não estiver totalmente fechada. Interação de Sinal e Feedback de Status
Interage com a placa principal do elevador (por exemplo, DOC-132) por meio de um barramento de comunicação (por exemplo, RS485, linha de comunicação dedicada do operador da porta): Envia informações de status como "porta totalmente aberta/fechada" e "falha da porta" e recebe comandos como "abrir/fechar a porta forçadamente" e "parâmetros de velocidade do operador da porta."
Luzes indicadoras embutidas (por exemplo, energia, operação e falha) fornecem feedback intuitivo sobre o status operacional da placa de controle (por exemplo, a luz de falha ficará acesa ou piscando em caso de falha).

Preparação Pré-Instalação
Precauções de Segurança: Desconecte a fonte de alimentação principal do elevador e a fonte de alimentação do operador da porta. Pendure um sinal de aviso "Não Operar". Use uma pulseira antiestática para evitar que a eletricidade estática danifique o chip da placa de controle.
Verificação de Compatibilidade: Confirme se o modelo da placa de controle (DPP-131 AEG02C267) corresponde ao modelo do motor do operador da porta e à placa principal do elevador (por exemplo, DOC-132) para evitar mau funcionamento devido à incompatibilidade do modelo.
Inspeção de Aparência: Verifique se a placa de controle está livre de danos físicos (como perda de chip, inchaço do capacitor ou terminais oxidados) e se os cabos do motor do operador da porta estão livres de danos.
Procedimentos de Instalação
Fixação da Placa de Controle: Instale a placa de controle no suporte fornecido na caixa do operador da porta e fixe com os parafusos fornecidos (torque 3-5 N·m; evite apertar demais para evitar danos ao PCB). Certifique-se de que os orifícios de dissipação de calor não estejam bloqueados.
