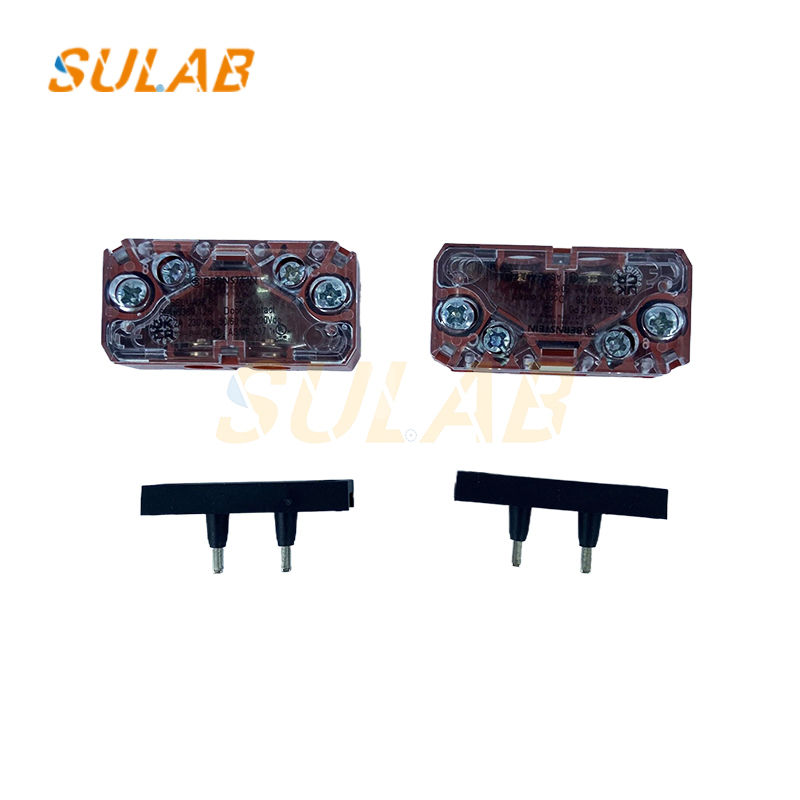

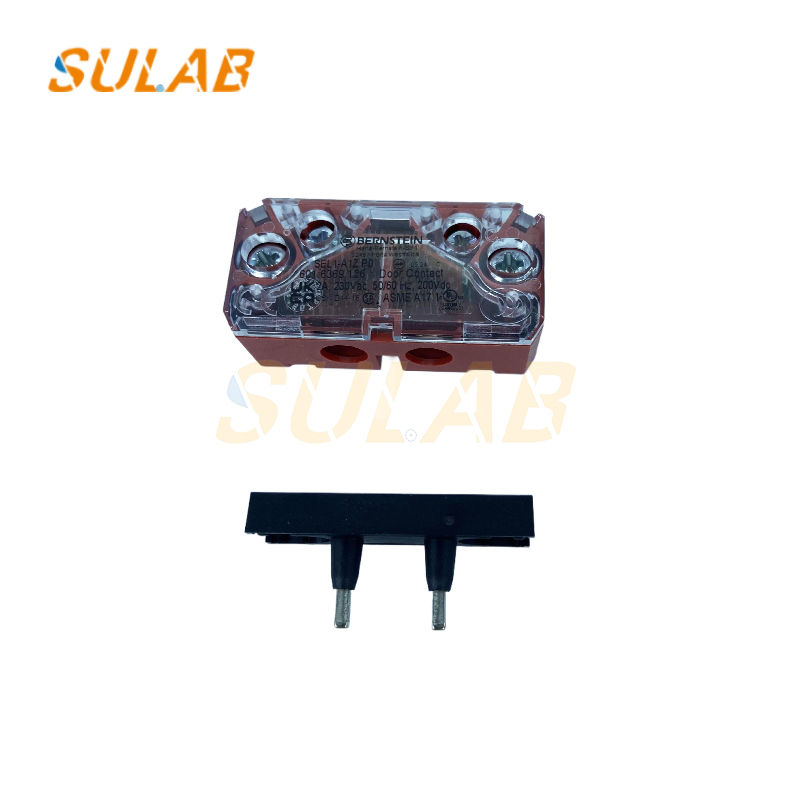

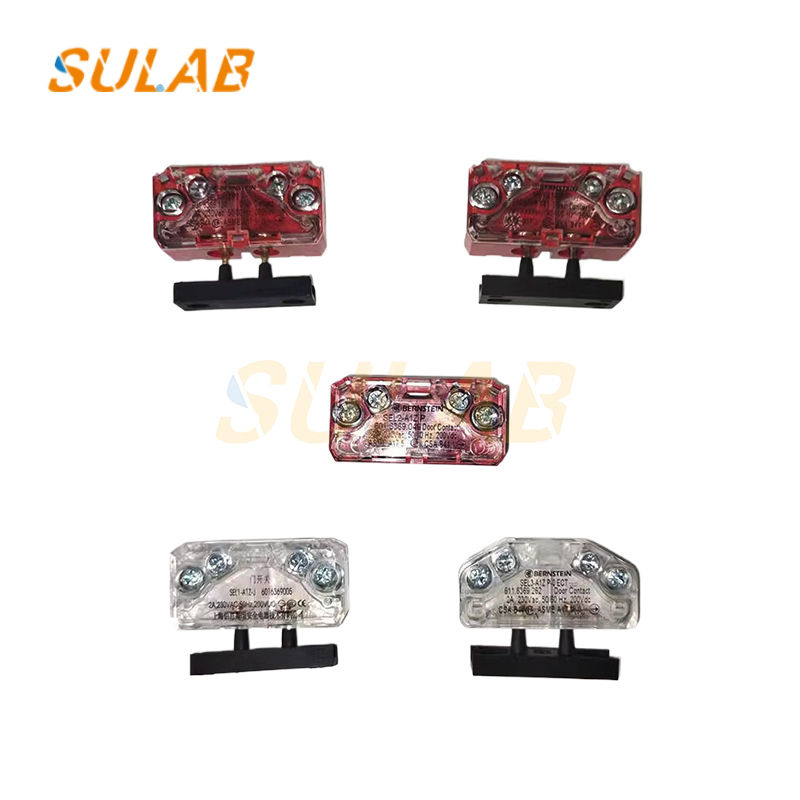

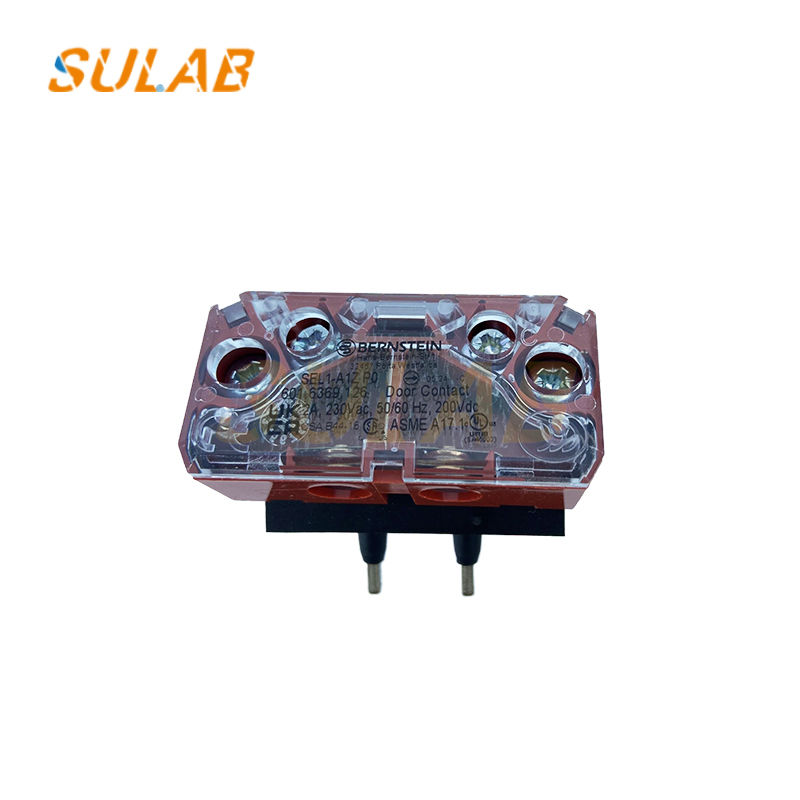

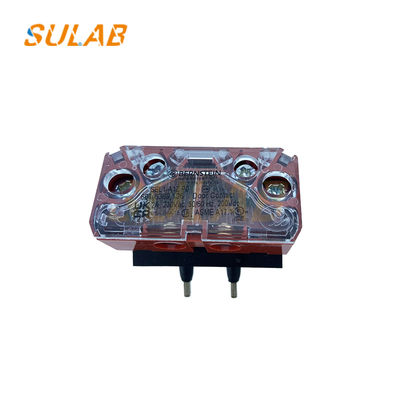

SULAB SEL1-A1ZP0 Contactor de porta de elevador 1NC IP20 16x50mm

Contator auxiliar do contato da fechadura da porta do elevador interruptor do contato da fechadura da porta do elevador interruptor do contator do elevador contator da porta do elevador SEL1-A1ZP0

O SEL1-A1ZP0 é um interruptor de contato da porta do elevador fabricado pela BERNSTEIN e pertence à série SEL. Uma descrição é fornecida abaixo:

Princípio de Funcionamento: Os contatos do interruptor são projetados com molas. Cada vez que são operados, a placa de contato e a cabeça de operação sofrem movimento mecânico, removendo sujeira, poeira e camadas de óxido, garantindo um contato elétrico confiável.
Tipo de Contato: Contato 1NC.
Classificação de Proteção: IP20.
Vida Mecânica: Mais de 10 milhões de ciclos de comutação.
Dimensões: 16mm A × 50mm L × 24,5mm P.
Material da Carcaça: PC (UL94-V0), disponível em vermelho ou transparente.
Temperatura Ambiente: –30°C a +70°C.

Determine o local de instalação.
De acordo com os desenhos do operador da porta do elevador, o SEL1-A1ZP0 é normalmente instalado próximo ao mecanismo de travamento da porta do patamar ou da porta da cabina. Ele deve coordenar precisamente com o gatilho mecânico do operador da porta (como o gancho de travamento ou a ligação):
Quando a porta está totalmente fechada, o gatilho mecânico deve pressionar de forma confiável a cabeça de operação do interruptor, fazendo com que os contatos estejam no estado "fechado" ou "aberto" (dependendo do projeto do circuito, os contatos 1NC são normalmente fechados e abrem quando pressionados).
Quando a porta abre, o gatilho se desengata, reiniciando automaticamente o interruptor e alternando o estado do contato.
O local de instalação deve garantir que o contato entre o interruptor e o gatilho não grude durante o processo de abertura e fechamento da porta, e o curso do gatilho atenda às especificações do interruptor (normalmente, um curso do gatilho de 1-3mm é suficiente para uma operação confiável).
