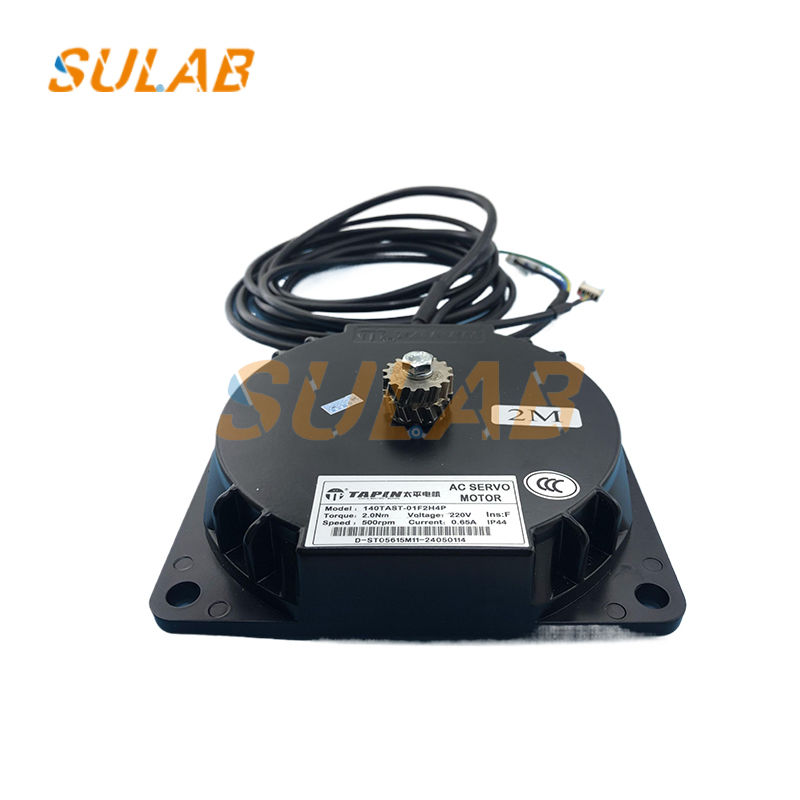

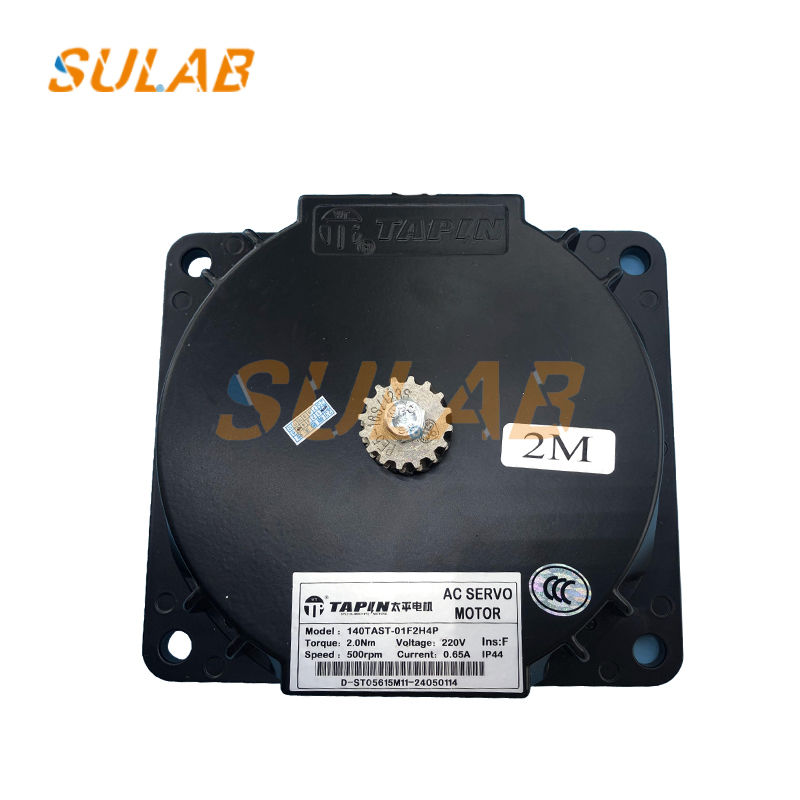

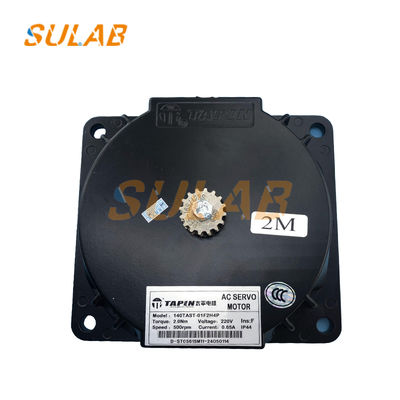

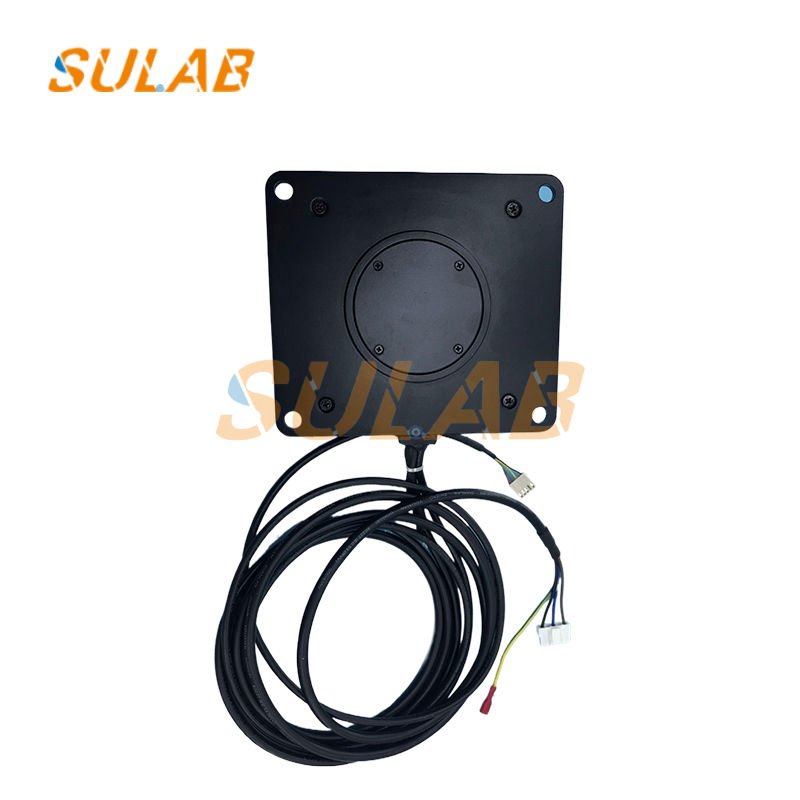

Motor de porta síncrono de ímã permanente para elevador SULAB 140TAST-01F2H4P

Motor de porta síncrono de ímã permanente para elevador, motor servo AC, peças para elevador 140TAST-01F2H4P

Preparação para pré-instalação
Inspeção do equipamento: Inspecione cuidadosamente o motor do operador da porta em busca de quaisquer danos externos, como carcaça deformada ou caixa de junção danificada. Verifique as especificações na placa de identificação do motor, incluindo tensão e potência nominais, para garantir que atendam aos requisitos do sistema do operador da porta do elevador.
Preparação de ferramentas: Reúna as ferramentas de instalação necessárias, como uma chave de fenda elétrica, chave de torque e multímetro, bem como quaisquer materiais de instalação necessários, como parafusos, porcas, juntas e fios de aterramento.
Verificação da localização da instalação: Selecione um local de instalação apropriado com base nas dimensões da caixa do elevador e na localização da abertura da porta para garantir a operação suave do motor do operador da porta e evitar interferência com outros componentes do elevador.

Etapas de instalação
Instalação do suporte: Se o motor do operador da porta exigir um suporte para instalação, primeiro fixe o suporte no local designado. Por exemplo, se o suporte de montagem superior do carro do operador da porta for fixado na ranhura em C na parte superior do carro com parafusos, certifique-se de que os parafusos estejam apertados e o suporte esteja seguro.
Instalação do motor: Instale o motor do operador da porta 140TAST-01F2H4P no suporte e fixe-o com parafusos apropriados. Ao apertar os parafusos, aperte-os em um padrão diagonal para garantir uma instalação estável e distribuição uniforme da força.
Conexão da unidade: Se o motor do operador da porta estiver conectado à porta do elevador por meio de um dispositivo de transmissão, como uma correia, corrente ou engrenagem, o dispositivo de transmissão deve ser instalado e ajustado corretamente. Por exemplo, ao instalar uma corrente, certifique-se de que a corrente esteja devidamente esticada e se encaixe bem com a roda dentada. Ao instalar uma correia, certifique-se de que a tensão da correia seja moderada.
Fiação elétrica: Conecte o cabo de alimentação aos terminais de alimentação do motor de acordo com o diagrama de fiação do motor do operador da porta. Certifique-se de que a fiação esteja correta, segura e atenda aos requisitos de segurança elétrica. Ao mesmo tempo, conecte o cabo de sinal do sistema de controle do elevador ao terminal de sinal do motor para garantir a transmissão adequada do sinal.

Ajuste e calibração: Após a instalação, ajuste a posição do motor da porta, garantindo que o trilho guia do motor da porta esteja paralelo à soleira da porta do carro. Use um prumo para garantir a verticalidade do motor da porta. Se necessário, use um plugue para ajustar o paralelismo e a verticalidade, com um desvio de no máximo 1 mm. Além disso, alinhe o centro do motor da porta com o centro de entrada e saída do carro.
