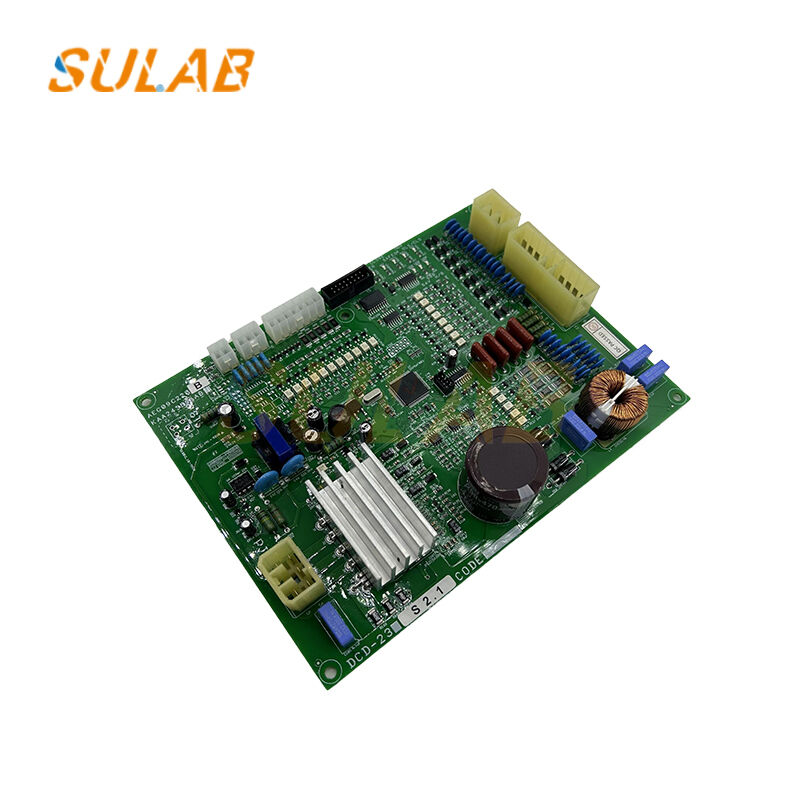

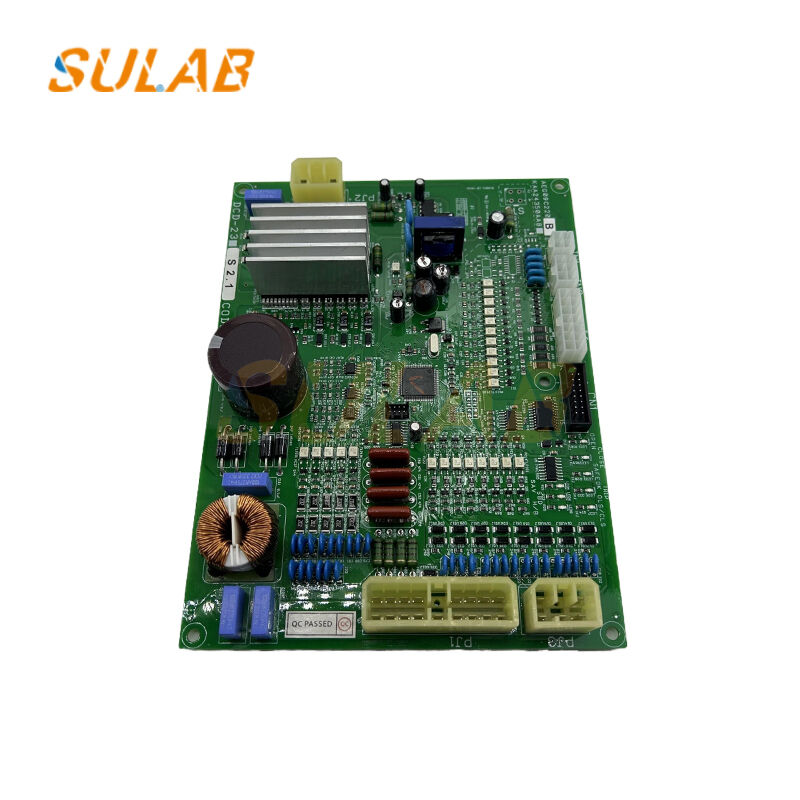

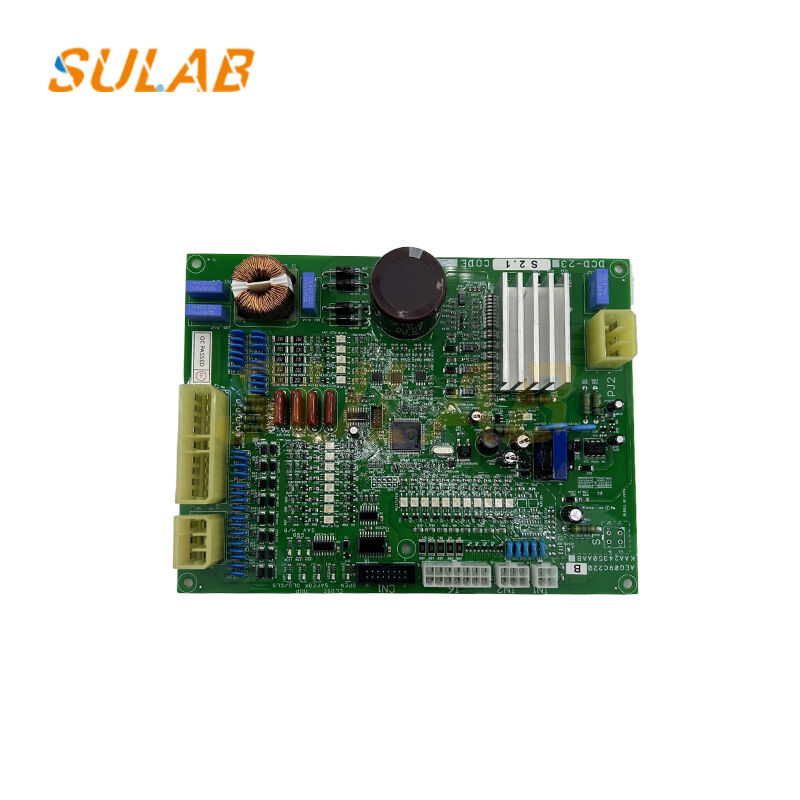

Placa Controladora do Operador de Porta de Elevador SIGMA DCD-23 S2.1 com Entrada de 24V DC e Saída Contínua de 400W
-
Destacar
PCB de Controle de Elevador SIGMA DCD-23 S2.1
,Placa do Operador de Porta com Entrada de 24V DC
,Placa Controladora do Operador de Porta de Elevador com Saída Contínua de 400W
-
TipoPlaca controladora do operador da porta do elevador
-
Nome do produtoPlaca controladora do operador da porta do elevador SIGMA DCD-23 S2.1
-
Tempo de garantia6 meses
-
TransporteSolicitação dos clientes, DHL TNT FEDEX UPS, entrega marítima
-
AplicaçãoPeças do elevador
-
Tipo de negóciofabricante
-
Palavras-chavePCB da máquina de porta LG-Sigma DCD-23 - Placa de controle de porta de elevador de alto desempenho
-
MarcaSIGMA
-

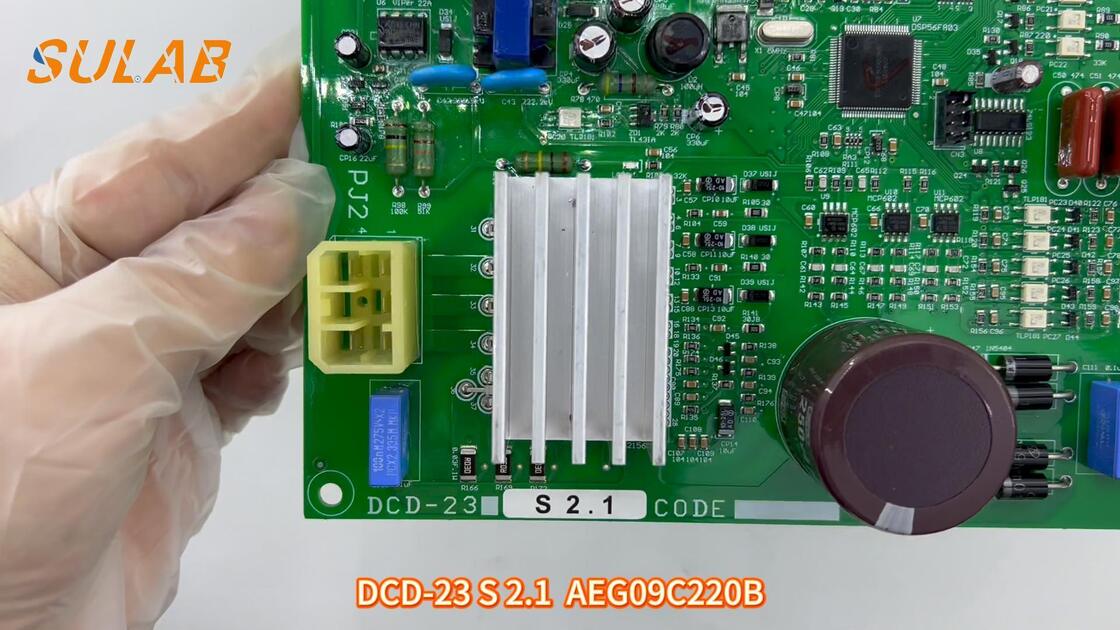

Número do modeloDCD-23 S2.1 AEG09C220B
-
Quantidade de ordem mínima1
-
Tempo de entrega3-5 dias úteis
-
Termos de pagamentoD/A,D/P,T/T,Western Union,MoneyGram
Placa Controladora do Operador de Porta de Elevador SIGMA DCD-23 S2.1 com Entrada de 24V DC e Saída Contínua de 400W
Placa do Operador de Porta SIGMA DCD-23 S2.1 - Peça Sobressalente Original para Elevador AEG09C220B
A Placa do Operador de Porta de Elevador SIGMA DCD-23 S2.1 (Nº da Peça AEG09C220B / KAA24350AAB) é um componente de controle crucial projetado para a operação precisa e confiável dos sistemas de portas de elevador. Esta PCB de alto desempenho serve como a unidade central de processamento para o controle do motor da porta, garantindo sequências de abertura e fechamento da porta suaves, seguras e eficientes em instalações de elevadores LG-Sigma.
Projetada com tecnologia sofisticada de microprocessador, a placa DCD-23 integra-se perfeitamente com os sistemas de controle de elevadores para gerenciar perfis de velocidade da porta, feedback de posição, controle de torque e monitoramento de segurança. Seu design robusto e confiabilidade comprovada a tornam uma peça de reposição essencial para projetos de manutenção e modernização.
| Número do Modelo | DCD-23 S2.1 |
|---|---|
| Números de Peça | AEG09C220B, KAA24350AAB |
| Tipo de Placa | PCB de Controle do Operador de Porta |
| Método de Controle | Controle Inversor VVVF com Feedback de Posição |
| Tensão de Entrada | 24V DC ±10% (Circuito de Controle) / 110-220V AC (Circuito de Potência) |
| Potência de Saída | 400W Contínuos, 800W Pico (3 seg) |
| Saídas de Controle | 3-Fase AC 0-230V, 0-120Hz |
| Entradas de Sinal | Sensor de zona da porta, feedback do codificador, borda de segurança, cortina de luz |
| Interface de Comunicação | RS485 para integração com o controlador do elevador |
| Temperatura de Operação | -10°C a +60°C |
| Classificação de Proteção | IP20 (placa de controle), IP54 quando instalado em um invólucro |
| Dimensões | 200mm × 150mm × 40mm (C×L×A) |
| Peso | 0,68 kg |
| Certificações | CE, UL 508, ISO9001 |
Adequado para:
- Elevadores LG-Sigma DSS, séries DI/DS
- Operadores de porta: modelos SAV1, SBD1, SDC, SDC-V
- Sistemas de portas de pavimento com motores AC de indução ou PM
- Novas instalações e projetos de modernização
Modelos de Elevadores Compatíveis:
- Séries SIGMA DSS-1, DSS-2
- Elevadores comerciais LG DI, DS
- Aplicações personalizadas com sistemas de portas SIGMA
- Montagem:Instale na posição vertical com ventilação adequada (folga mínima de 50mm)
- Fiação:Siga o diagrama de fiação fornecido com a placa; garanta o aterramento adequado
- Configuração de Parâmetros:Use o servidor DOA-100 ou o Kit de Ferramentas SVC (versão de software 2.1 ou superior)
- Auto-ajuste do Motor:Necessário na primeira instalação para desempenho ideal
- Teste de Segurança:Realize o teste completo de operação da porta de acordo com os padrões EN81 antes da comissionamento
