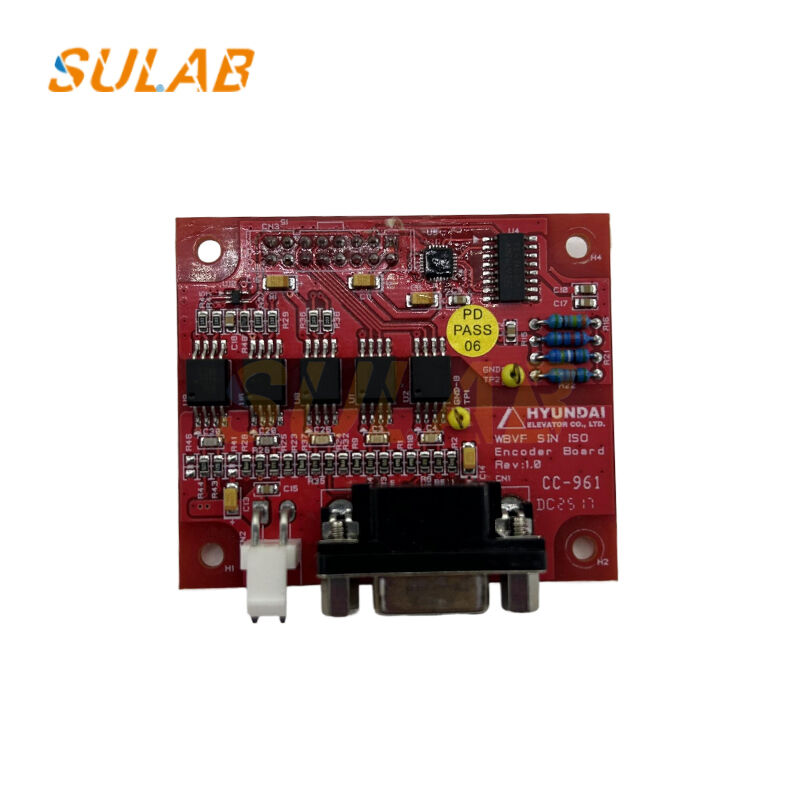

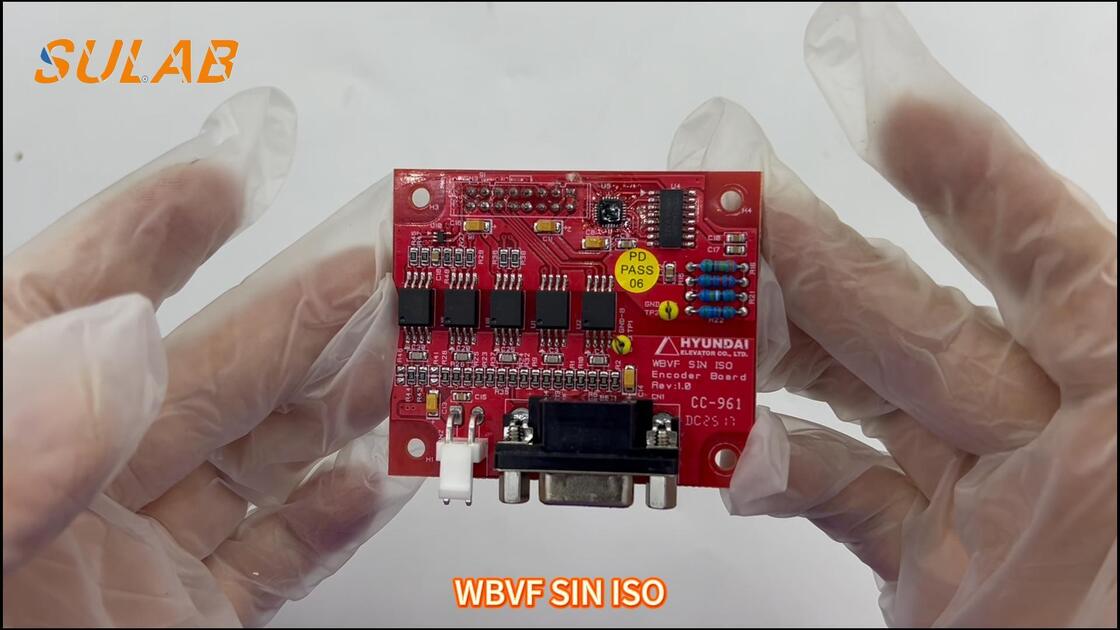

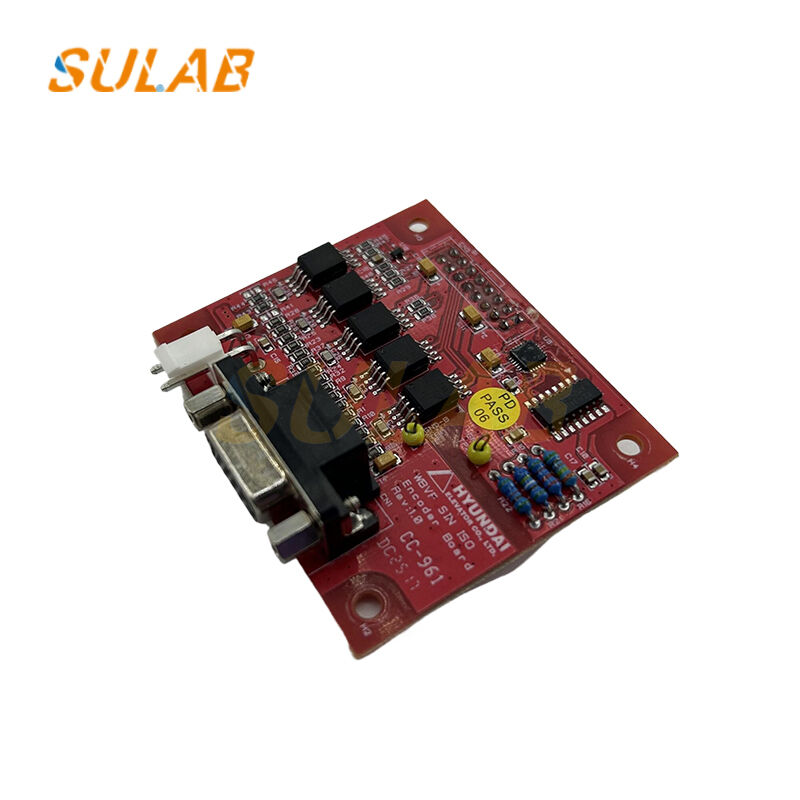

A Placa Inversora Hyundai WBVF (Certificada SIN ISO) é um componente de controle crítico projetado para sistemas de elevadores Hyundai, servindo como o driver principal para os motores do operador de portas e os motores de tração principais. Esta placa de controle VVVF (Tensão Variável Frequência Variável) de alto desempenho garante a operação suave, eficiente em termos de energia e precisa dos mecanismos de portas de elevador e do movimento da cabine.
Fabricada de acordo com os rigorosos padrões de qualidade da Hyundai e processos de produção com certificação ISO, a placa WBVF integra tecnologia avançada de controle vetorial, diagnóstico de falhas em tempo real e recursos abrangentes de segurança. Ela é projetada para substituição perfeita em instalações Hyundai existentes e é totalmente compatível com uma ampla gama de modelos de elevadores Hyundai, garantindo tempo de inatividade mínimo durante projetos de manutenção ou modernização.
| Especificações Técnicas | ||
|---|---|---|
| Características Elétricas | Fonte de Alimentação de Entrada | 3 fases 380-480V AC ±10% | 50/60Hz |
| Tensão de Controle | 24V DC ±15% | Alimentação isolada necessária | |
| Tensão de Saída | 0-480V AC 3 fases | Controle PWM | |
| Frequência de Saída | 0-120Hz | Modo de controle vetorial | |
| Corrente Nominal | 15A contínuos | 25A de pico (3 segundos) | |
| Potência Nominal | 7.5kW @ 400V | Para motor de até 10HP | |
| Especificações Mecânicas | Dimensões | 185mm × 125mm × 45mm (C×L×A) | Excluindo conectores |
| Peso | 0.85 kg | Peso líquido | |
| Método de Montagem | 4 × furos de montagem M4 | Espaçadores de PCB incluídos | |
| Material da Placa | FR-4, espessura de 2.4mm | Classificado para alta temperatura | |
| Grau do Componente | Industrial (-40°C a +105°C) | Vida útil estendida | |
Adequado para Modelos de Elevadores Hyundai:
Aplicações:
P1: Como identifico a placa de PCB de elevador de substituição correta?
Para identificar uma placa de PCB de elevador de substituição, verifique o número da peça original, a revisão do hardware, as marcações da placa e o modelo do controlador do elevador. Fotos nítidas de ambos os lados da PCB podem ajudar a distinguir diferentes versões.
P2: Placas de PCB de elevador com números de peça semelhantes podem ser intercambiáveis?
Nem sempre. Placas de PCB de elevador com números de peça semelhantes podem diferir em revisões de hardware, firmware, layouts de conectores ou protocolos de comunicação. A compatibilidade deve ser verificada em relação ao sistema de elevador existente.
P3: Uma placa de PCB de elevador de substituição requer programação?
Algumas placas de PCB de substituição requerem configuração de firmware, configurações de parâmetros ou programação específica do sistema. Outras podem já conter o software necessário. O procedimento correto depende do modelo da PCB e de sua função no sistema de controle do elevador.
P4: Uma placa de PCB de elevador defeituosa pode ser substituída sem alterar todo o sistema de controle?
Em alguns casos, uma PCB individual pode ser substituída se a substituição for compatível com o controlador existente, firmware, fiação e componentes conectados. Um técnico qualificado deve confirmar a falha antes de decidir pela substituição.
P5: Que informações devo fornecer ao adquirir uma placa de PCB de elevador de substituição?
Por favor, forneça o número da peça original da PCB, a revisão do hardware, o modelo do elevador, fotos nítidas da placa e a quantidade necessária. A SULAB pode ajudar a revisar esses detalhes e verificar as opções de substituição disponíveis.
