| Parâmetro | Valor |
|---|---|

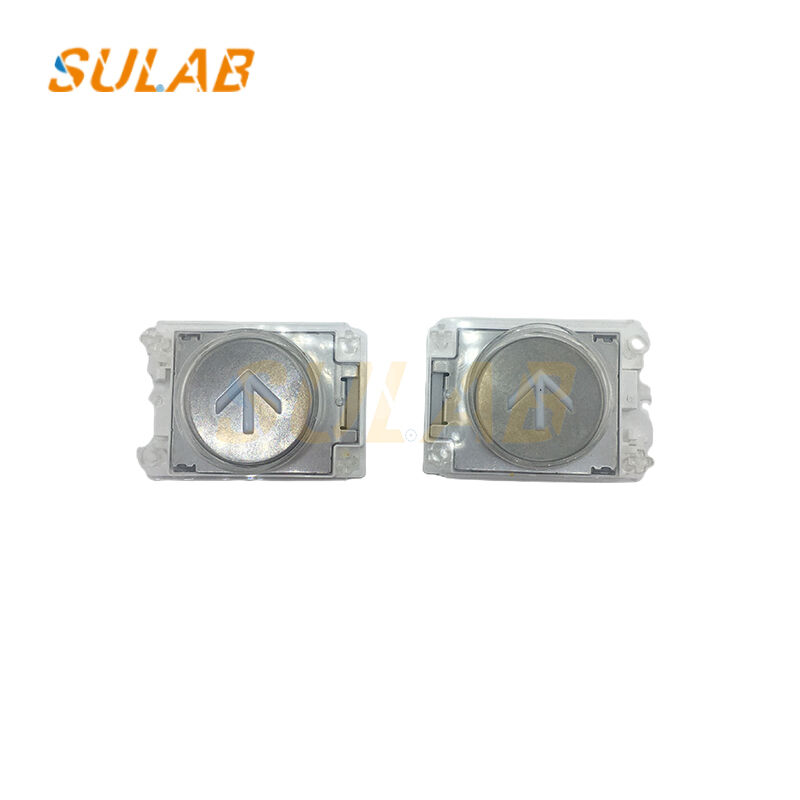

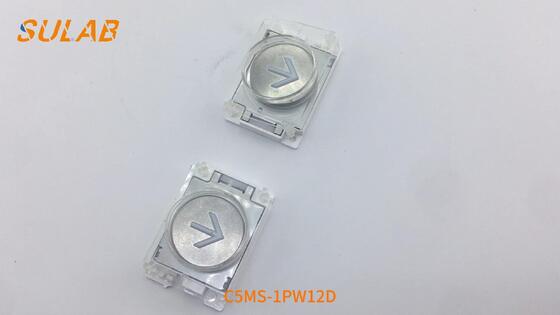

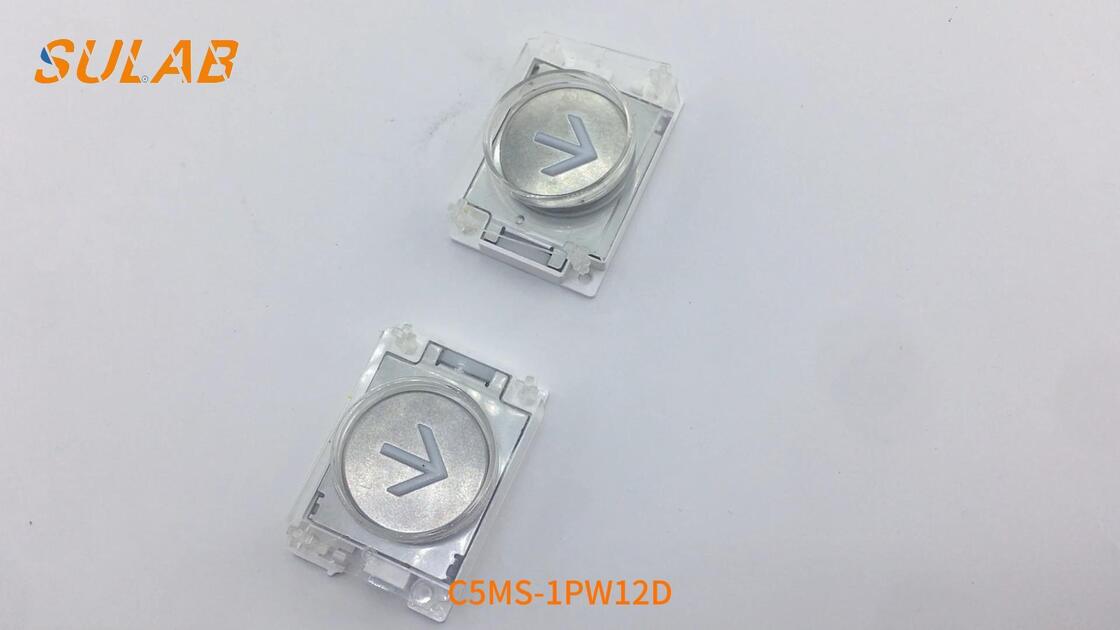

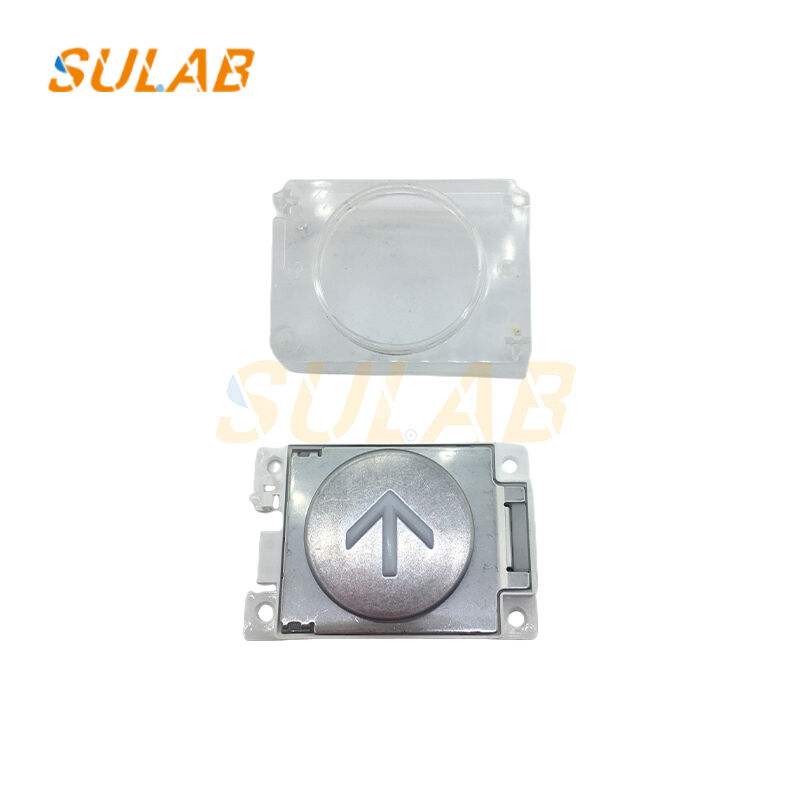

| Modelo | C5MS-1PW12D |
| Tipo | Botão iluminado quadrado |
| Tensão de alimentação | 24 VDC (±10 %) |
| Cor do LED | Branco |
| Corrente do LED | ≤15 mA |
| Contato | 1 × NA, ação rápida |
| Classificação do contato | 1 mA … 2 A, 24 … 30 VDC |
| Vida mecânica | 1 milhão de ciclos |
| Vida elétrica | 100.000 ciclos a 30 VDC / 2 A |
| Temperatura de operação | -10 °C … +60 °C |
| Proteção frontal | IP40 |
| Montagem | Corte quadrado de 30 × 30 mm, snap-in |
| Material | ABS + PC, UL94 V-0 |
| Peso | 12 g (apenas botão) |
P1: Os botões de elevador são universais?
Não. Os botões de elevador diferem em dimensões de montagem, contatos elétricos, tensão de iluminação, design do conector e funções necessárias.
P2: Qual é a diferença entre botões de elevador mecânicos e sensíveis ao toque?
Botões mecânicos usam um mecanismo de atuação física, enquanto botões sensíveis ao toque detectam uma entrada sem deslocamento mecânico convencional. Suas interfaces elétricas e requisitos de aplicação podem diferir.
P3: Um botão de elevador pode ser substituído sem trocar o painel de operação completo?
Em muitos designs de painel, um botão individual pode ser substituído se uma peça compatível estiver disponível. A conexão elétrica e a configuração de montagem devem ser verificadas.
P4: Por que um botão de elevador acende, mas não registra uma chamada?
Causas possíveis incluem falhas de contato, problemas de fiação, problemas no circuito de entrada ou falhas relacionadas ao controlador. A iluminação sozinha não confirma que o sinal de chamada está funcionando.
P5: Quais especificações são necessárias para identificar um botão de elevador de substituição?
Por favor, forneça o modelo original, dimensões de montagem, tipo de contato, tensão de iluminação, fotos do conector e o símbolo necessário.
