Novo controlador PLC programável com detecção de feixe infravermelho e identificação de objetos sem contacto para automação industrial

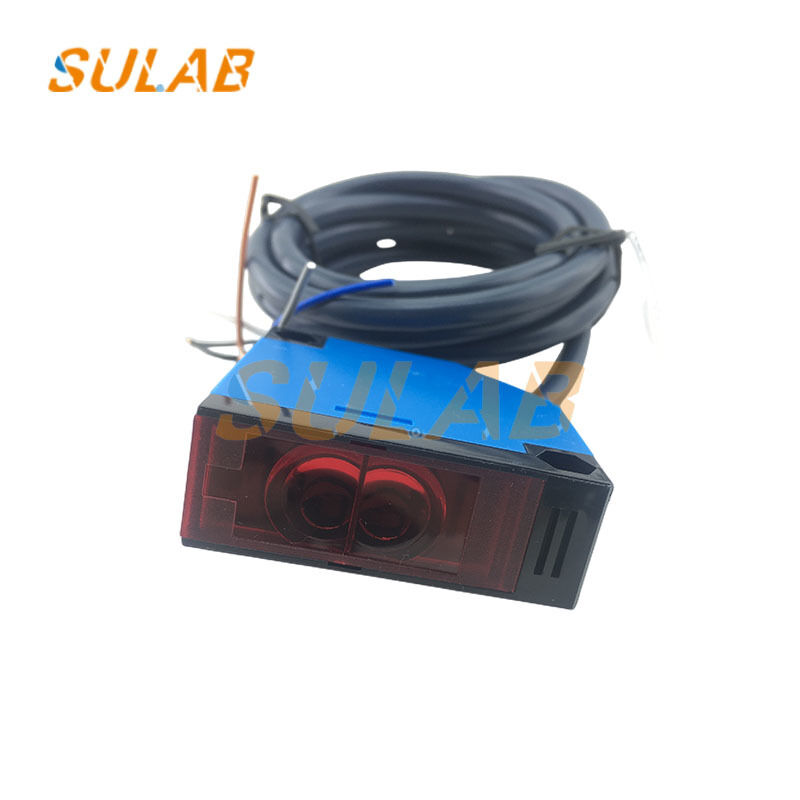

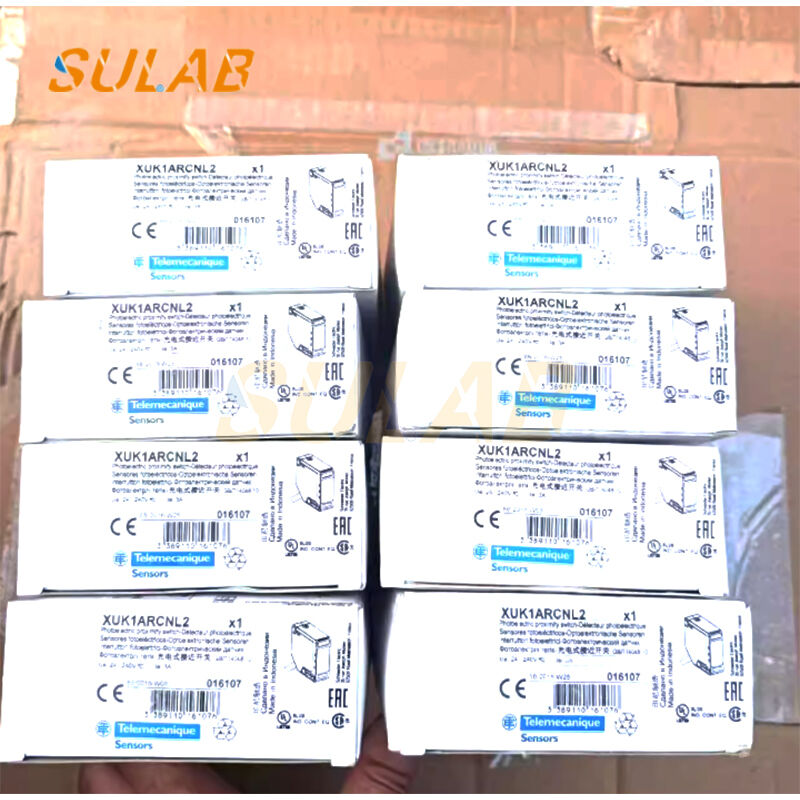

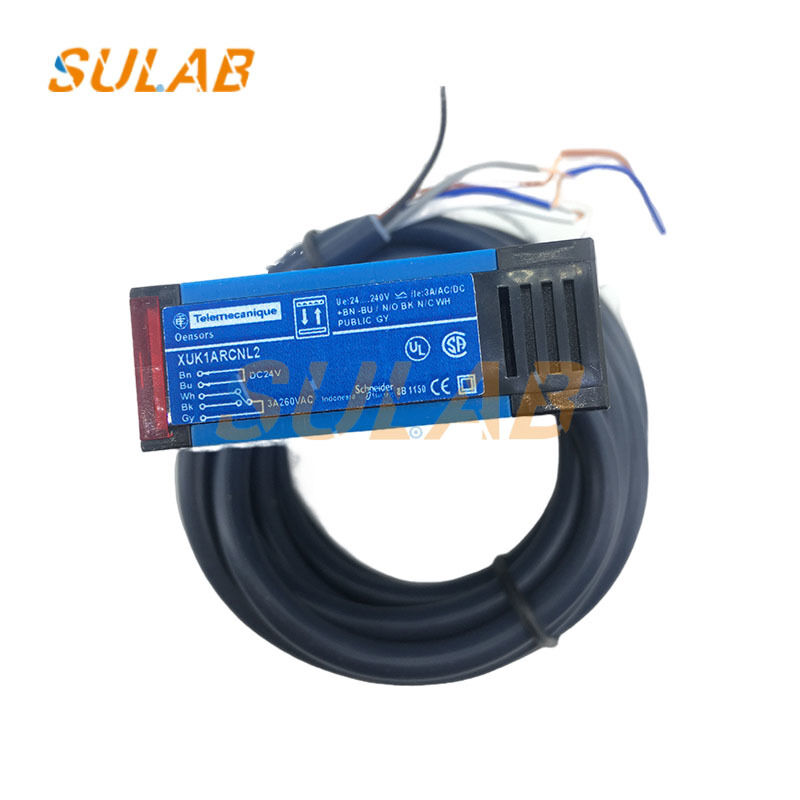

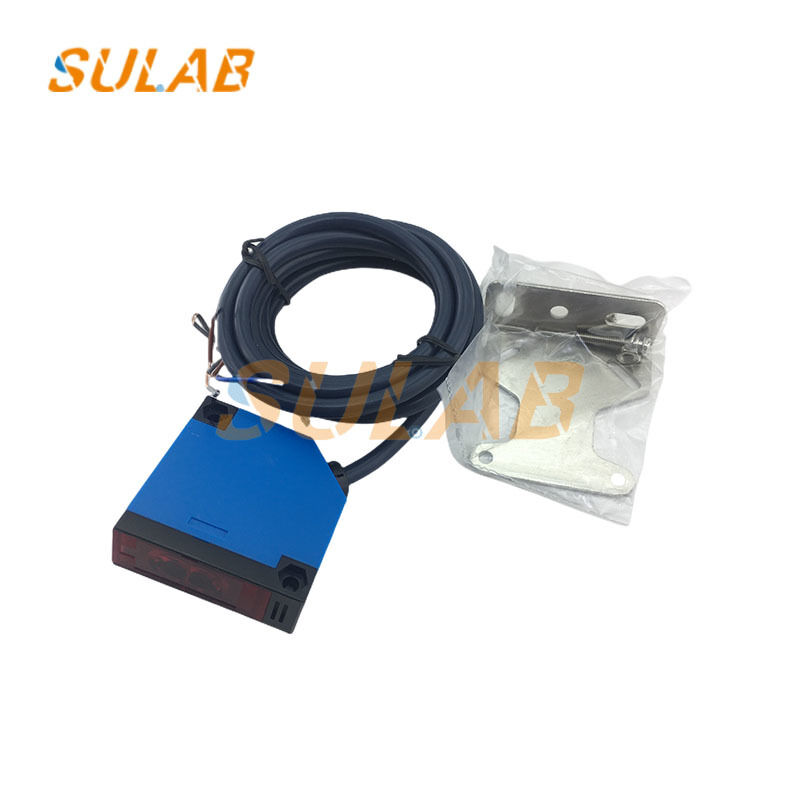

XUK1ARCNL2  Controlador Programável PLC de Automação Industrial de Armazém Original Novo, Sensores de Interruptor Fotoelétrico Novos

Emissão de um feixe infravermelho direcional: O transmissor do sensor incorpora uma fonte de luz semicondutora (tipicamente um diodo emissor de infravermelho), que converte o sinal de corrente de entrada em um feixe infravermelho estável durante a operação. Esta luz infravermelha é menos suscetível à interferência da luz visível, garantindo a estabilidade da detecção. O feixe é precisamente direcionado para um refletor dedicado em uma direção predefinida.

Reflexão do feixe via refletor: O refletor dedicado é tipicamente composto por uma matriz de prismas de ângulo reto de três lados. Quando o feixe infravermelho atinge o refletor, ele passa por múltiplas reflexões ortogonais, sendo, em última análise, refletido de volta de forma eficiente ao longo de seu caminho de emissão original e direcionado para o receptor do sensor. Esta é a razão principal para o caminho óptico estável do interruptor fotoelétrico de reflexão especular.

Identificação de objeto com base no status de recepção do feixe: O receptor do sensor, composto por componentes sensíveis à luz, como fotodiodos, recebe de forma contínua e estável o feixe infravermelho refletido pelo refletor quando desobstruído, convertendo o sinal de luz em um sinal elétrico correspondente. Quando um objeto entra no caminho óptico entre o sensor e o refletor, o objeto bloqueia o feixe infravermelho, fazendo com que o receptor não receba luz ou experimente uma diminuição acentuada na intensidade da luz, resultando em uma mudança significativa no sinal elétrico.

Processamento de sinal e saída de comando de comutação: O circuito de processamento interno do sensor monitora o sinal elétrico convertido pelo receptor em tempo real. Assim que uma mudança no sinal elétrico que atenda a um limite predefinido é detectada, ele determina rapidamente que um objeto medido passou e, em seguida, emite um sinal de comutação ON/OFF de acordo com a lógica definida. Este sinal pode ser transmitido para o sistema de controle subsequente, acionando uma série de ações vinculadas, como desligamento de equipamentos, alarme ou desvio de corrente, completando assim a detecção sem contato do objeto.
