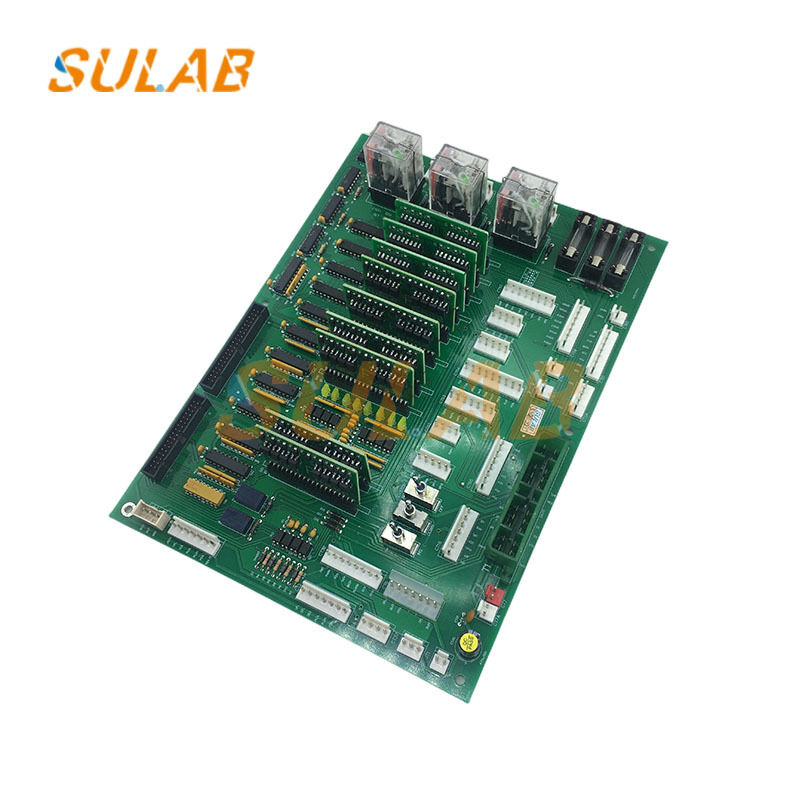

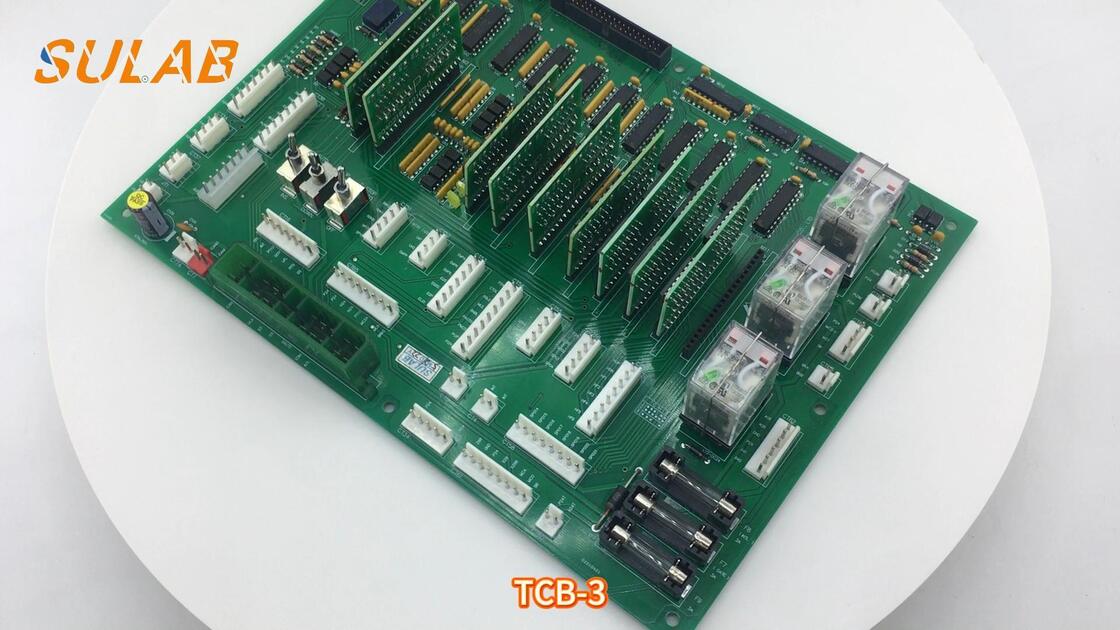

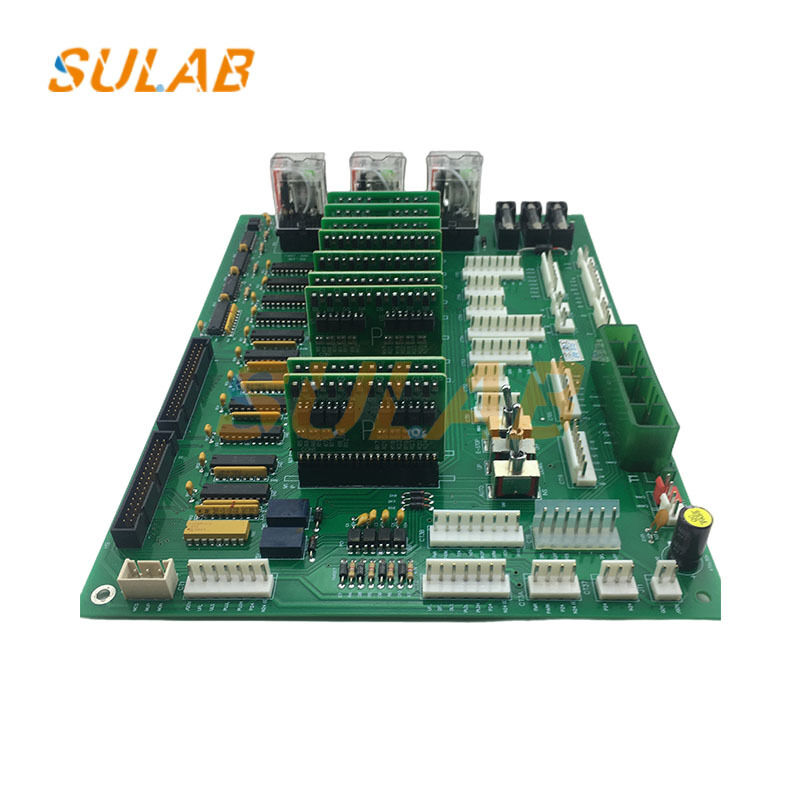

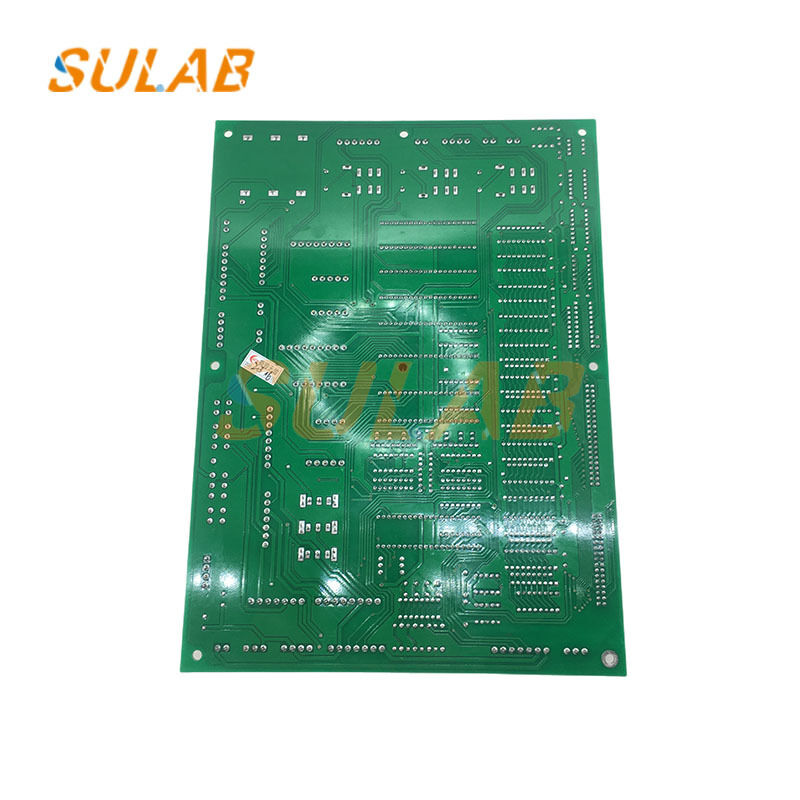

Placa de Relé PCB Hyundai Elevator TCB-3 204C2467 H22(CH)
Peça de Reposição Original do Gabinete de Controle projetada como o centro nervoso do sistema de controle de elevadores STVF5 da Hyundai. Esta placa roteia a lógica de baixa tensão entre a CPU principal, o operador da porta, a cadeia de segurança e a unidade de acionamento.
Cada PCB é 100% original, testado por ICT e por 4 horas de burn-in a 85°C, e selado em embalagem antiestática. Estoque pronto para envio no mesmo dia com garantia funcional de 12 meses incluída.
Principais Benefícios
- 100% retrocompatível com a fiação Hyundai TCB-1/TCB-2 — sem necessidade de recablagem do poço
- 3× tempo porta a porta mais rápido graças ao processador de 72 MHz e algoritmo de movimento otimizado
- Pronto para nuvem: modem 4G integrado, APIs abertas MQTT e Modbus-TCP — conecte-se a qualquer BMS ou aplicativo de smartphone
- Passeios mais seguros: cadeias de segurança duplas de 24 V, EEPROM com classificação SIL3, notificações push de falha em tempo real
- Garantia de substituição de 24 meses, atualizações de firmware vitalícias, suporte técnico em inglês/espanhol 7 dias por semana
Aplicações Típicas
Elevadores de passageiros • Elevadores de carga • Elevadores hospitalares • Sistemas sem casa de máquinas (MRL) • Pacotes de modernização
Especificações do Produto
| Modelo |
Hyundai TCB-3 (Versão 3.2) |
| Número da Peça |
HYT-TCB3-24V-A |
| Processador |
ARM Cortex-M7 de 32 bits, 72 MHz, FPU |
| Memória |
Flash de 512 kB, SRAM de 96 kB, FRAM de 4 kB (dual-bank) |
| Tensão de Operação |
24 V CC ±20% |
| Consumo de Energia |
≤ 8 W (standby 2 W) |
| Entradas Digitais |
24 × opto-isoladas, 24 V CC |
| Saídas Digitais |
16 × relé (NA/NF), 5 A 250 VCA |
| Entradas Analógicas |
4 × 0-10 V (célula de carga ou tensão de cabo) |
| Comunicação |
2 × CAN-bus 2.0B, 1 × RS-485, 1 × Ethernet 10/100, 1 × modem 4G LTE (nano-SIM) |
| Sensor de Posição |
Encoder incremental 5-24 V, máx. 1024 ppr |
| Conformidade de Segurança |
EN81-20/50, EN12015/16, SIL3 (IEC 61508) |
| MTBF |
> 80.000 h @ 40°C |
| Temperatura de Operação |
-10°C a +65°C |
| Umidade |
5%-95% UR sem condensação |
| Classe de Proteção |
IP20 (montagem em gabinete); revestimento conforme disponível mediante solicitação |
| Dimensões |
200 mm × 135 mm × 45 mm |
| Montagem |
Trilho DIN 35 mm ou 4 × espaçadores M4 |
| Peso |
0.42 kg |
| Atualizações de Firmware |
USB-C ou OTA (criptografado) |
Pedido e Logística
MOQ: 1 peça
Prazo de Entrega: 3-5 dias (≤50 peças)
Incoterms: FCA Shenzhen / DAP / DDP
Pagamento: T/T, PayPal, Revolut, cartão de crédito
Precisa de um logotipo de tela de inicialização personalizado ou guia de integração de API? Envie uma mensagem — resposta da engenharia em <12 horas.
FAQ Placa PCB de Elevador
P1: Como identifico a placa PCB de elevador de substituição correta?
Para identificar uma placa PCB de elevador de substituição, verifique o número da peça original, a revisão do hardware, as marcações da placa e o modelo do controlador do elevador. Fotos nítidas de ambos os lados da PCB podem ajudar a distinguir diferentes versões.
P2: Placas PCB de elevador com números de peça semelhantes podem ser intercambiáveis?
Nem sempre. Placas PCB de elevador com números de peça semelhantes podem diferir em revisões de hardware, firmware, layouts de conectores ou protocolos de comunicação. A compatibilidade deve ser verificada com o sistema de elevador existente.
P3: Uma placa PCB de elevador de substituição requer programação?
Algumas placas PCB de substituição requerem configuração de firmware, configurações de parâmetros ou programação específica do sistema. Outras já podem conter o software necessário. O procedimento correto depende do modelo da PCB e de sua função no sistema de controle do elevador.
P4: Uma placa PCB de elevador defeituosa pode ser substituída sem trocar todo o sistema de controle?
Em alguns casos, uma PCB individual pode ser substituída se a substituição for compatível com o controlador existente, firmware, fiação e componentes conectados. Um técnico qualificado deve confirmar a falha antes de decidir pela substituição.
P5: Que informações devo fornecer ao adquirir uma placa PCB de elevador de substituição?
Por favor, forneça o número da peça original da PCB, a revisão do hardware, o modelo do elevador, fotos nítidas da placa e a quantidade necessária. A SULAB pode ajudar a revisar esses detalhes e verificar as opções de substituição disponíveis.
