SIGMA IPM-RLA REV1.2 MMR Elevator IGBT Drive Board com PM50RLA120 / PM75RLA120 Core para Indutividade de Desvio Ultra Baixa e Redundância de Gate-Drive a Bordo
-
Destacar
PM50RLA120 / PM75RLA120 Core IGBT Drive Board
,Tabela de acionamento de elevadores de indutividade de desvio ultra baixa
,Placa de accionamento MMR de redundância de portão a bordo
-
TipoIPM-RLA REV1.2
-
Nome do produtoSIGMA IPM-RLA REV1.2
-
Aplicávelpeças de elevador, equipamento de elevador, geral para peças de escada rolante, elevador de passagei
-
Modo de transporteAr, FedEx TNT DHL, FOB, EMS ou UPS) /LCL por mar ou trem, FedEx
-
Tipo de negócioFabricante
-
EmbalagemMEmbalado em caixa
-
MarcaSIGMA
-
Número do modeloIPM-RLA REV1.2
-
Quantidade de ordem mínima1
-
Tempo de entrega3-5 dias úteis
-
Termos de pagamentoD/A,D/P,T/T,Western Union
SIGMA IPM-RLA REV1.2 MMR Elevator IGBT Drive Board com PM50RLA120 / PM75RLA120 Core para Indutividade de Desvio Ultra Baixa e Redundância de Gate-Drive a Bordo

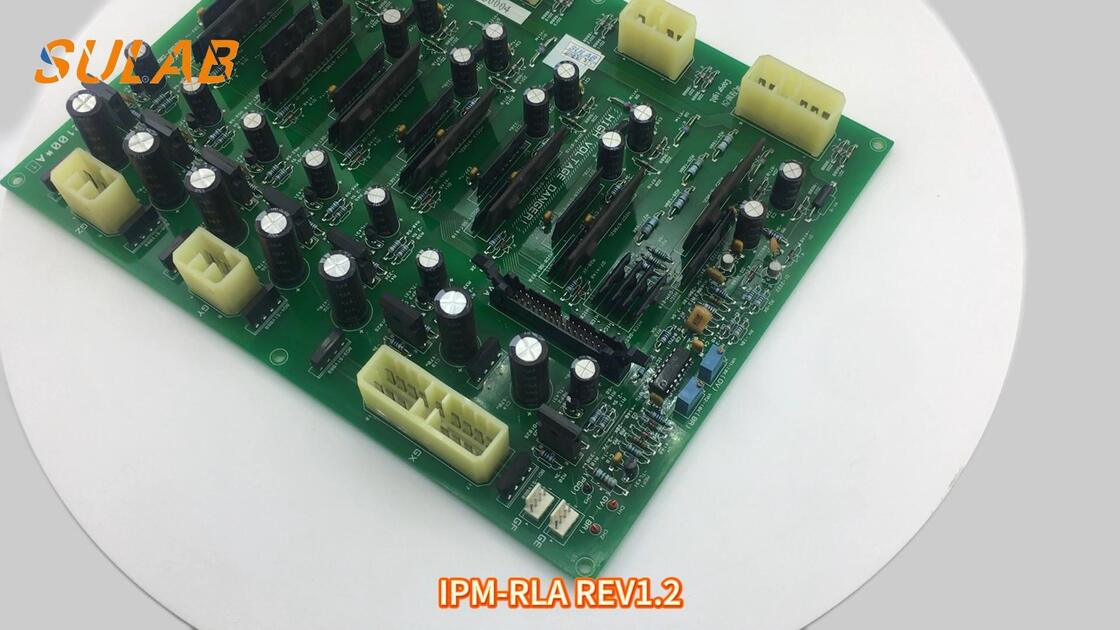

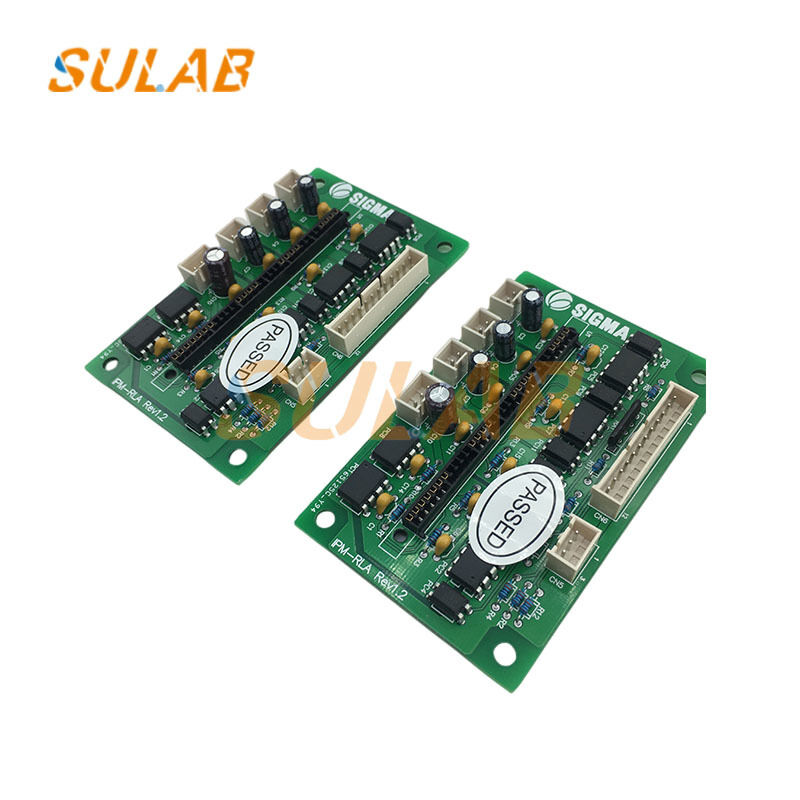

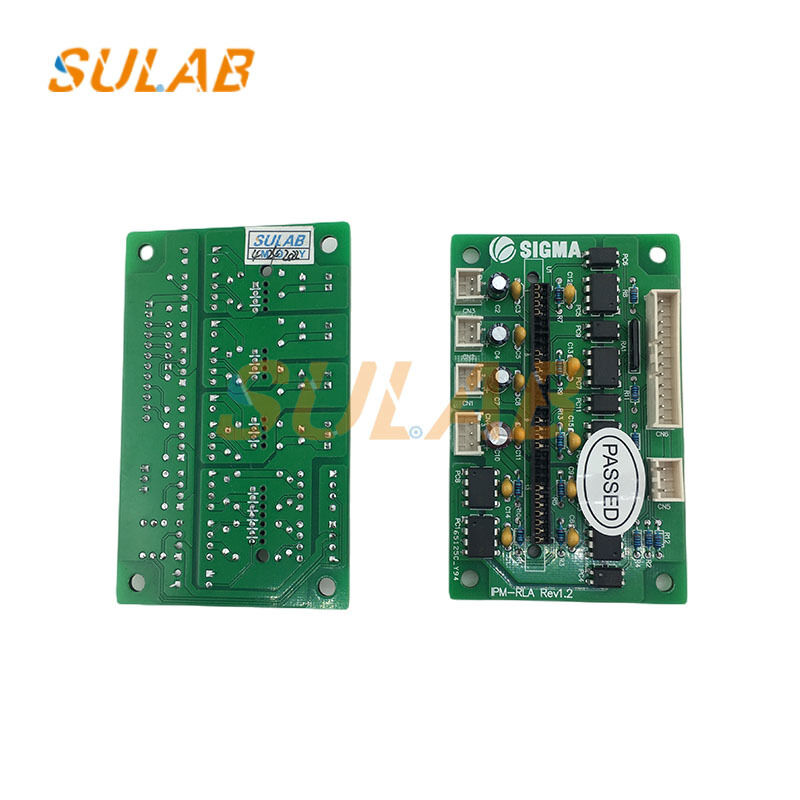

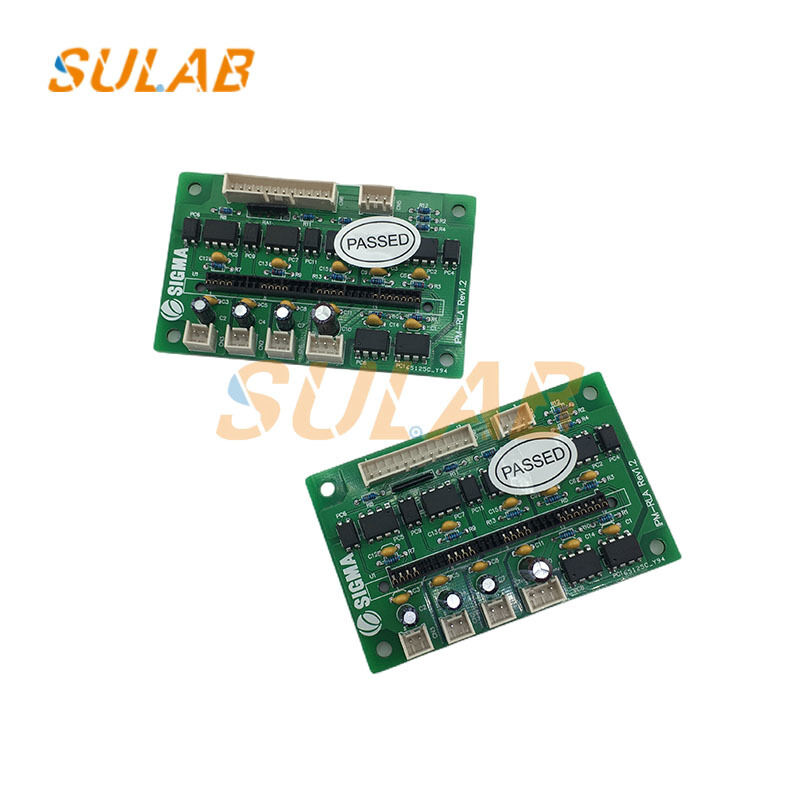

SIGMA IPM-RLA REV1.2 MMR Elevador IGBT Drive Board (PM50/75RLA120 Core)
A placa de acionamento SIGMA IPM-RLA REV1.2 serve como o componente central do inversor de elevador da série MMR. Projetado em torno do módulo IGBT inteligente PM50RLA120 / PM75RLA120,Esta placa fornece ultra-baixo caminho de energia de indutividade e redundância de gate-drive integrado, reduzindo significativamente as perdas dinâmicas e evitando desligamentos induzidos por jitter.Suporta as capacidades de elevadores que variam de 6 a 30 pessoas sem precisar de modificações de hardware.
Principais vantagens
- 100% de substituição automática não são necessárias modificações de fiação do gabinete
- O PCB revestido de conformes garante um funcionamento fiável em condições ambientais de 60°C
- Garantia de 1 ano com certificação de conformidade CE e RoHS
| Modelo | IPM-RLA REV1.2 |
| Módulo central | PM50RLA120 (50 A 1200 V) ou PM75RLA120 (75 A 1200 V) |
| Frequência de comutação | 2 - 8 kHz (default 4 kHz) |
| Tensão de alimentação | 15 VDC ± 5% (derivado a bordo) |
| Corrente de pico da porta | ± 6 A por IGBT |
| Isolamento | 2Optoacopladores RMS de 0,5 kV |
| Temperatura de funcionamento | -10°C a +60°C |
| Humidade | ≤ 95% RH não condensante |
| Tamanho do PCB | 200 mm × 120 mm × 1,6 mm |
| Instalação | 4 × Ø4,2 mm em 190 mm × 110 mm |
| Peso | 0.32 kg |
| Proteção | Supercorrente, subvoltagem, supertemperatura (via NTC) |
Embalagem e garantia
As unidades individuais são embaladas em caixas anti-estáticas; as encomendas a granel são enviadas em caixas de 20 unidades. Inclui garantia funcional de 12 meses a partir da data de expedição.
Encomende hoje para manter o desempenho óptimo do elevador com uma operação mais suave, geração de calor reduzida e vida útil prolongada.
