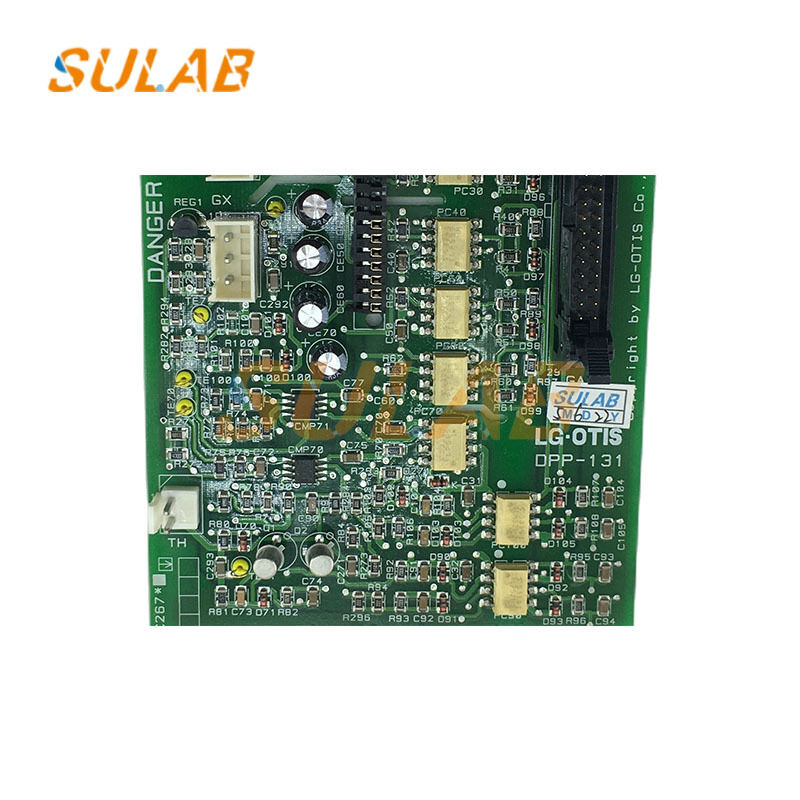

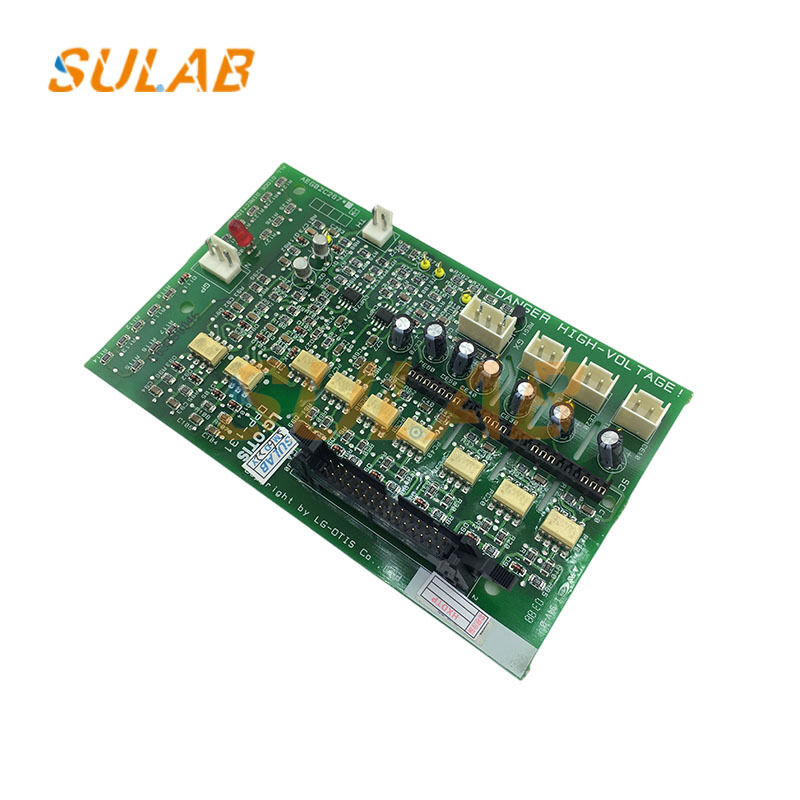

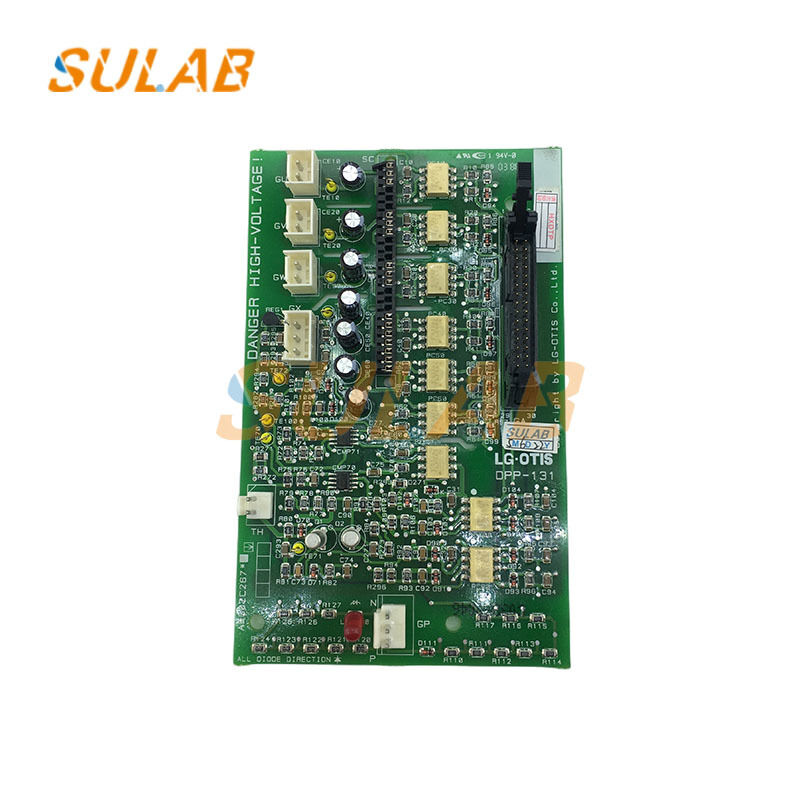

Placa de Acionamento do Elevador LG Modern Lift DPP-131 AEG02C267 com Controle de Acionamento da Máquina de Tração e Interação de Sinal

LG Modern Elevator Elevator Drive Board Design, Elevator PCB Module Drive Board, Elevator Control Board DPP-131 AEG02C267

Funções fundamentais

Controle de acionamento da máquina de tração: utiliza uma fonte de alimentação de frequência variável compatível para regular a velocidade e o binário da máquina de tração, garantindo transições suaves entre os arranques do elevador,aceleração, velocidade constante, desaceleração e paradas, satisfazendo as necessidades operacionais entre diferentes andares.

Interação de sinais e execução de comandos: recebe comandos operacionais do sistema de controlo principal do elevador, tais como sinais de chamada e sinais de piso,ao mesmo tempo fornecendo feedback sobre o estado de funcionamento do inversor e motor, assegurando o funcionamento coordenado de todos os componentes.

Monitoramento e proteção do estado de funcionamento: monitora parâmetros como tensão, corrente e temperatura durante a operação do elevador em tempo real,fornecendo múltiplas funções de proteção, incluindo sobrecorrênciaProtecção contra sobrevoltagem, sobrecarga e sobreaquecimento, desliga imediatamente o elevador em caso de anomalias, garantindo uma operação segura.

Melhoria da eficiência e do conforto de operação: através de um controle preciso de frequência variável, reduz o consumo de energia durante a operação do elevador, minimiza as vibrações e o ruído,e aumenta o conforto dos passageiros.

Princípio de funcionamento

Rectificação e filtragem: converte a energia AC de entrada de três fases em energia DC e reduz a ondulação na energia DC através de um circuito de filtragem,fornecendo uma fonte de alimentação em corrente contínua estável para o estágio subsequente do inversor.

Inversor: de acordo com as instruções do sistema de controlo principal, a energia CC é invertida em energia AC de três fases com frequência e tensão ajustáveis utilizando dispositivos de alimentação como IGBTs,Alimentação do motor da máquina de tração.

Operação de lógica de controlo: o microprocessador instalado no quadro executa operações de lógica de controlo, tais como velocidade e binário, com base no estado e nas instruções de funcionamento do elevador,de saída de sinais de controlo correspondentes para ajustar a saída do circuito do inversor, conseguindo uma regulação precisa da velocidade.

Feedback e ajuste: obtém informações como a velocidade e a posição da máquina de tração através de dispositivos de feedback, como codificadores, compara-os com os valores definidos,e ajusta a saída em tempo real para garantir a precisão e estabilidade da operação do elevador.
