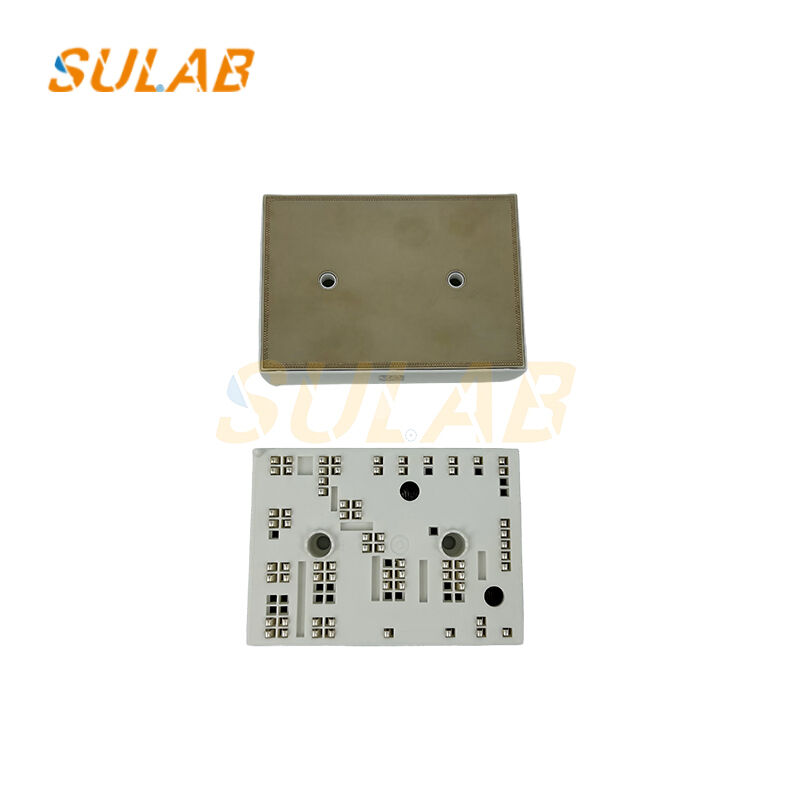

Módulo IGBT Inteligente Semikron SKiiP 36NAB126V1 1200 V 70 A 18,5 kW MiniSKiiP 3 para Acionamentos de Elevadores
-
Destacar
Módulo IGBT de 1200 V
,Módulo de Potência Inteligente de 70 A
,MiniSKiiP 3 de 18
-
Tipo36NAB126V1
-
Nome do produtoMódulo IGBT Inteligente Semikron SKiiP 36NAB126V1
-
Aplicávelpeças de elevador, equipamento de elevador, geral para peças de escada rolante, elevador de passagei
-
TransporteSolicitação dos clientes, DHL TNT FEDEX UPS, entrega marítima
-
Tipo de negócioFabricante
-
EmbalagemEmbalado em caixa
-
Número do modelo36NAB126V1
-
Quantidade de ordem mínima1
-
Tempo de entrega3-5 dias úteis
-
Termos de pagamentoD/A,D/P,T/T,Western Union
Módulo IGBT Inteligente Semikron SKiiP 36NAB126V1 1200 V 70 A 18,5 kW MiniSKiiP 3 para Acionamentos de Elevadores
Módulo IGBT Inteligente Semikron SKiiP 36NAB126V1 1200 V 70 A 18,5 kW MiniSKiiP 3
Módulo de potência inteligente pronto para montagem, combinando uma ponte IGBT 3 (Trench) trifásica de 1200 V / 70 A, diodos de roda livre CAL macios e um driver de gate integrado em um único substrato de montagem PCB MiniSKiiP 3.
Principais Características
- A tecnologia de contato por mola elimina juntas de solda, aumenta a resistência à vibração e reduz o tempo de montagem pela metade
- Ideal para acionamentos de motores de 18,5 kW, inversores solares/UPS e conversores de potência de alta frequência
- Pacote reconhecido pela UL (arquivo E63532), termicamente otimizado de 82 × 59 × 16 mm
- Adapta-se a dissipadores de calor MiniSKiiP padrão com montagem por encaixe ou por parafuso em segundos
- Substituição direta para as variantes SKiiP 36NAB126V1-M01 / -M20
- Compatível com layouts de gate-drive e snubber existentes
Especificações Técnicas
| Número da Peça | SKiiP 36NAB126V1 |
|---|---|
| Fabricante | Semikron-Danfoss |
| Tecnologia do Chip | IGBT 3 Trench + diodo CAL |
| VCES | 1200 V |
| IC cont / ICRM | 70 A / 350 A (10 ms) |
| Pout (típ.) | 18,5 kW |
| Topologia | Ponte trifásica (CIB) |
| Driver Integrado | Sim, gate drive de ponte completa |
| Isolamento | Substrato cerâmico de 2,5 kV RMS |
| Tensão de Alimentação | 15 V (lógica) |
| Frequência de Comutação | ≤ 20 kHz |
| Temperatura de Operação | -40 °C … +125 °C (Tj) |
| Dimensões | 82 mm × 59 mm × 16 mm |
| Montagem | Encaixe ou parafusos M3 |
| Peso | 162 g |
| Aprovações | UL E63532, RoHS |
Este módulo de potência inteligente foi projetado para aplicações industriais de alta confiabilidade que exigem desempenho robusto e instalação rápida.

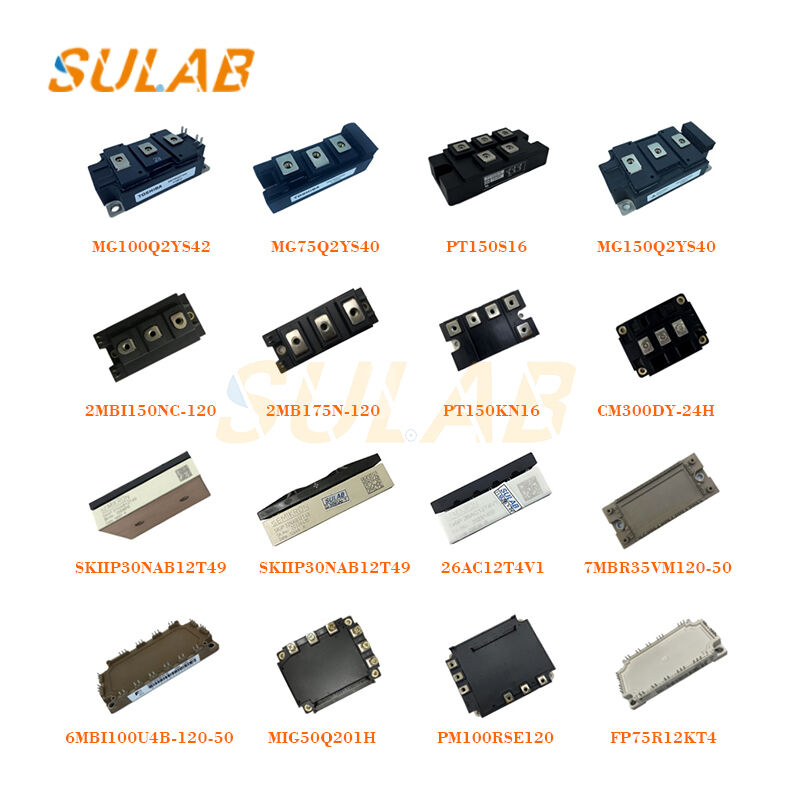

produtos relacionados
