Original KONE PCB Board Elevator Control Card com 32-bit ARM Cortex-M3 MCU Gold-plated Edge Connectors and Conformal Coating para MX10 System
-
Destacar
32 bits ARM Cortex-M3 MCU KONE placa de PCB
,Conectores de borda revestidos de ouro Cartão de controlo de elevador
,Sistema de revestimento conformado MX10
-
TipoKM713120G01
-
Nome do produtoPlaca PCB KM713120G01 KONE
-
TransporteSolicitação dos clientes, DHL TNT FEDEX UPS, entrega marítima
-
AplicativoPeças de elevação, talha, elevador
-
Tipo de negócioFabricante
-
EmbalagemEmbalado em caixa
-
MarcaKone
-
Número do modeloKM713120G01
-
Quantidade de ordem mínima1
-
Tempo de entrega3-5 dias úteis
-
Termos de pagamentoD/A,D/P,T/T,Western Union
Original KONE PCB Board Elevator Control Card com 32-bit ARM Cortex-M3 MCU Gold-plated Edge Connectors and Conformal Coating para MX10 System

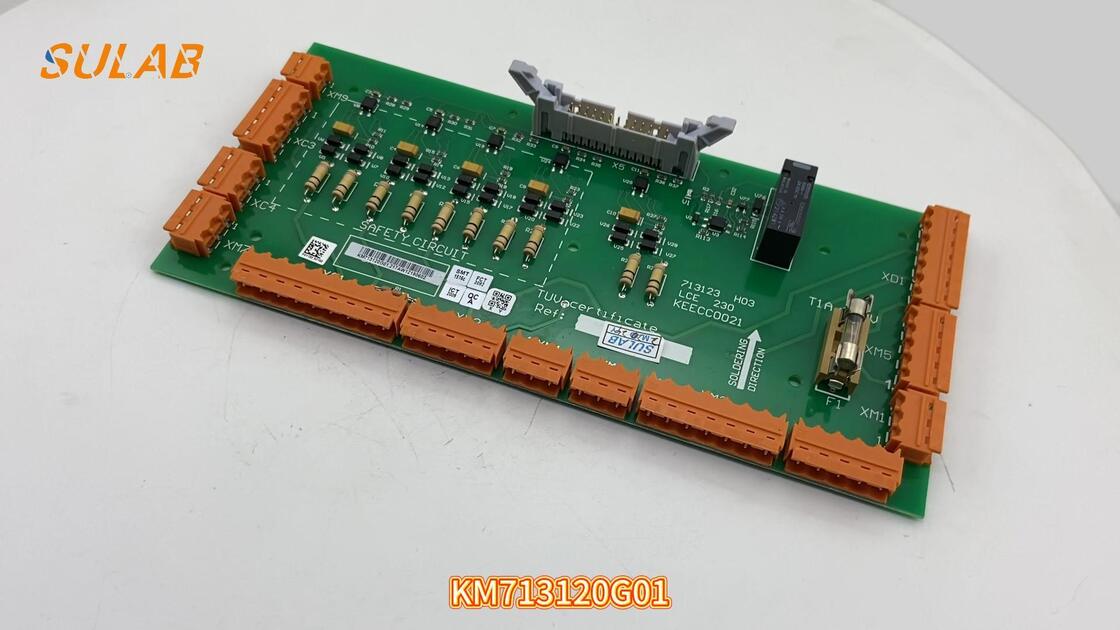

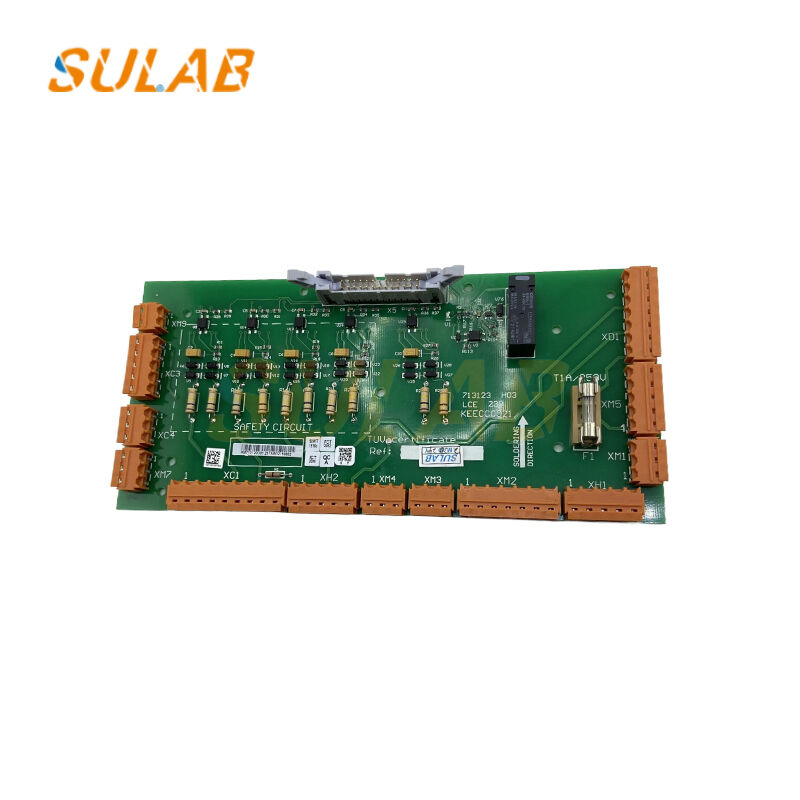

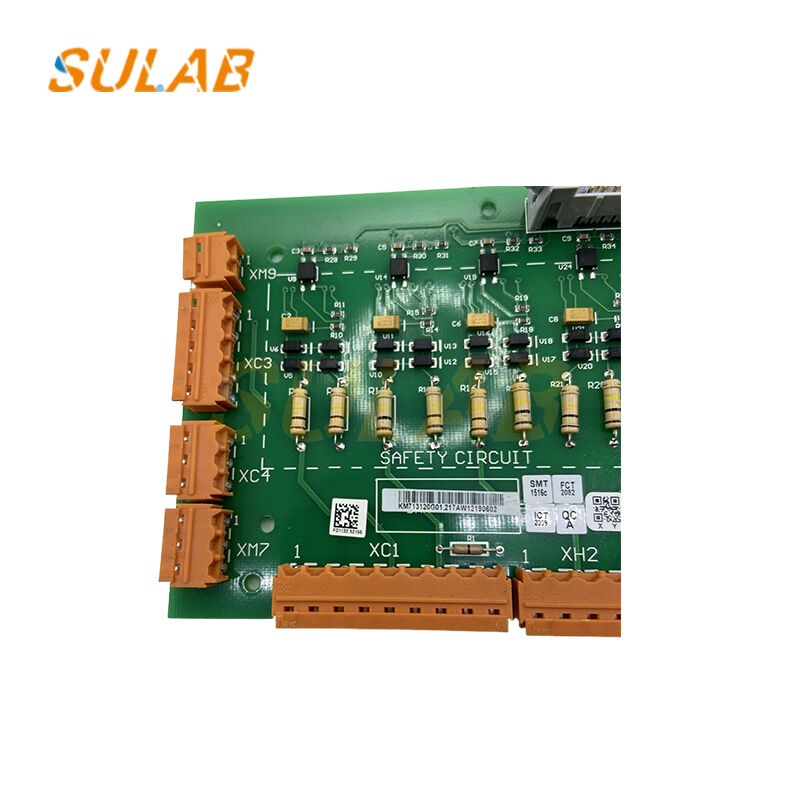

KM713120G01 Placa PCB KONE | Cartão de Controle de Elevador Sistema MX10, Original
KM713120G01 é a PCB de controle de elevador KONE original, projetada para os sistemas MX10 e MiniSpace™. Esta placa FR-4 de 6 camadas apresenta um MCU ARM Cortex-M3 de 32 bits, transceptores CAN-bus e E/S digital de 24 V, gerenciando chamadas de carro, comandos de porta e lógica de segurança em um design de slot compacto. Os conectores de borda banhados a ouro suportam mais de 1.000 ciclos de troca a quente sem desgaste, enquanto o revestimento conformal oferece proteção contra poeira e umidade em instalações sem casa de máquinas. A faixa de diagnóstico LED integrada permite a solução de problemas rápida no local, combinando códigos de piscar com as ferramentas de serviço da KONE. Testada em fábrica com firmware 3.8.x pré-carregado, esta placa serve como substituição direta dos modelos obsoletos KM713120G00 e KM713120G02.
Especificações Técnicas
| Número da Peça | KM713120G01 |
| Marca | KONE Original |
| Descrição | PCB de controle de elevador / placa principal |
| Sistema | MX10, MiniSpace™ |
| Processador | ARM Cortex-M3, 72 MHz |
| Camadas | FR-4 de 6 camadas, 1,6 mm |
| Revestimento | Conformal acrílico, UL-94 V-0 |
| Conectores | 3 × borda de ouro de 48 pinos, 2 × RJ45 |
| E/S | 24 VCC 32 entrada / 24 saída |
| Comunicação | CAN 2.0B, KONE Bus |
| Firmware | 3.8.x (atualizável por flash) |
| Diagnóstico LED | Faixa de 8 estados |
| Faixa de Temperatura | -5 °C ~ +60 °C |
| Padrões | CE, RoHS, EN 12015/16 |
Principais Características
- Placa de controle de elevador KONE original para sistemas MX10 e MiniSpace™
- Processador ARM Cortex-M3 de 32 bits com velocidade de clock de 72 MHz
- Construção FR-4 de 6 camadas com espessura de 1,6 mm
- Revestimento conformal acrílico com classificação UL-94 V-0
- Conectores de borda banhados a ouro para durabilidade e confiabilidade
- E/S digital de 24 VCC com 32 entradas e 24 saídas
- Protocolos de comunicação CAN 2.0B e KONE Bus
- Faixa de diagnóstico LED de 8 estados para fácil solução de problemas
- Ampla faixa de temperatura operacional: -5°C a +60°C
- Conforme os padrões CE, RoHS e EN 12015/16
Garantia: 1 ano de garantia do fabricante incluída
