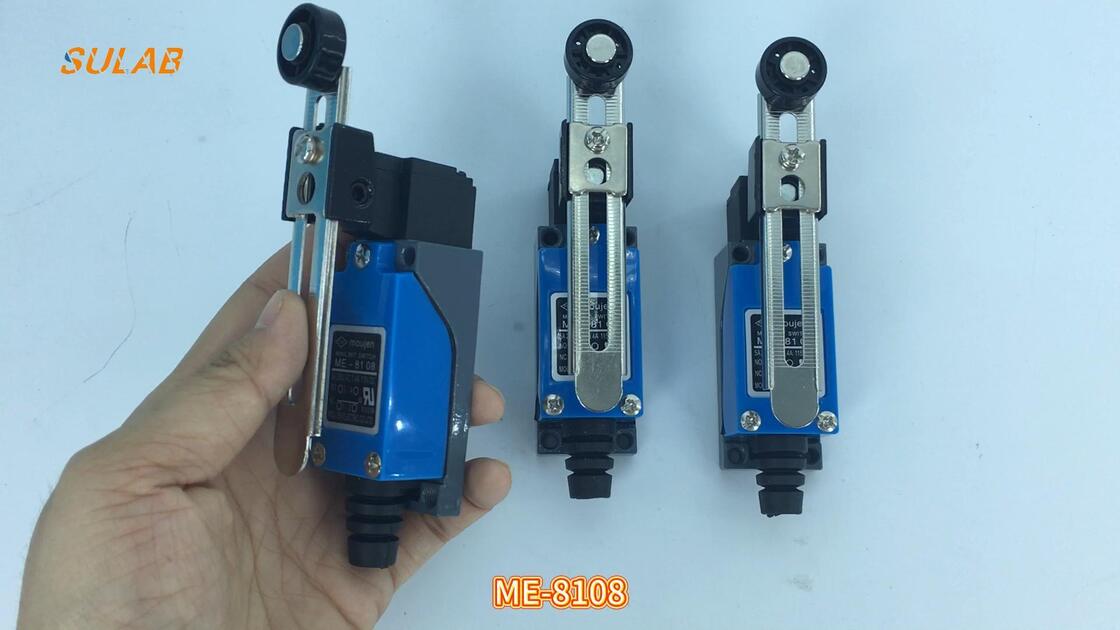

| Número do Modelo | ME-8108 |
|---|---|
| Série | Série ME (Compatível com Série AZ/TZ) |

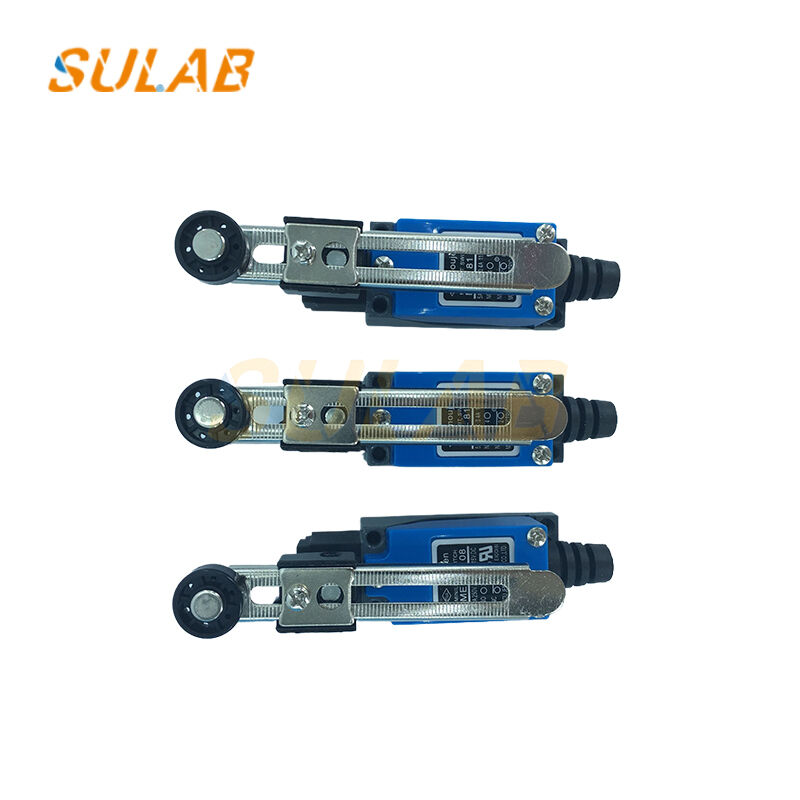

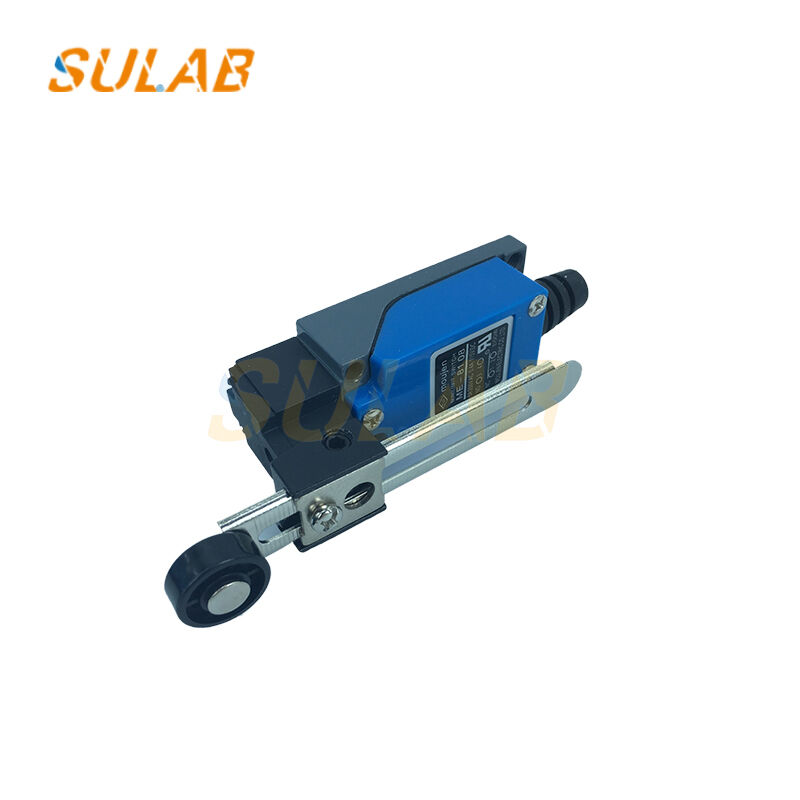

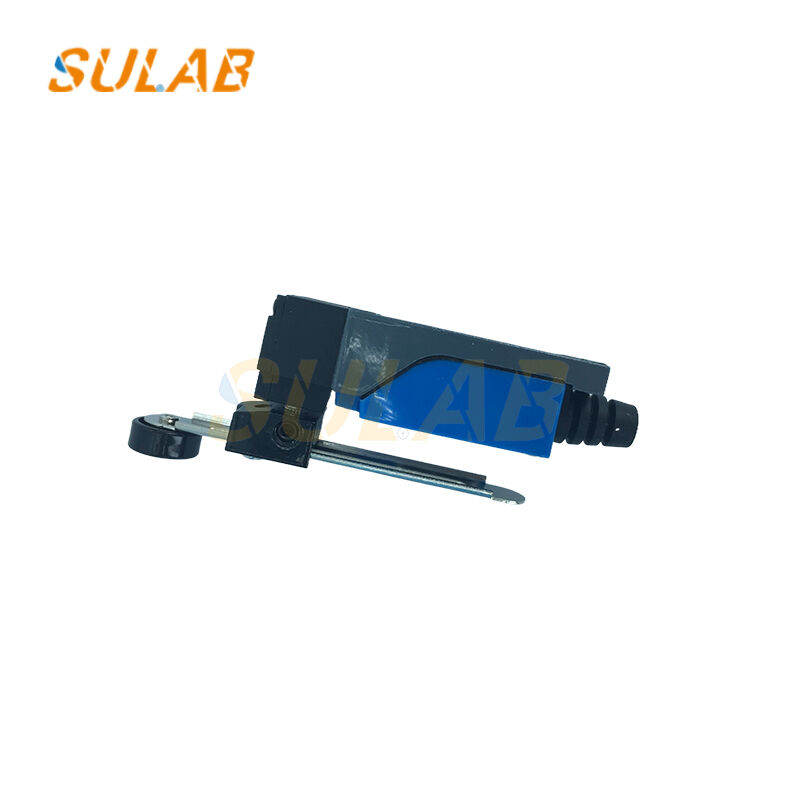

| Tipo de Atuador | Braço de Rolo Ajustável Rotativo |
| Ação do Atuador | Momentânea (Ação Rápida) |
| Configuração de Contato | 2 NA + 2 NF (DPST - Duplo Polo Simples Lançamento) |
| Contatos Alternativos | Disponível 1 NA + 1 NF |
| Tensão Nominal | AC 250V / DC 115V |
| Corrente Nominal | 5A (AC) / 0,4A (DC) |
| Corrente Térmica (Ith) | 10A |
| Resistência de Contato | ≤15-25mΩ (inicial) |
| Resistência de Isolamento | ≥100MΩ (a 500VDC) |
| Rigidez Dielétrica | 1.000-1.500VAC (50/60Hz por 1 minuto) |
| Grau de Proteção | IP65 (Hermético contra poeira, resistente a jatos de água) |
| Velocidade de Operação | 0,5mm a 50cm/seg |
| Frequência de Operação | Mecânica: 120 operações/min Elétrica: 30 operações/min |
| Vida Mecânica | 10.000.000 operações |
| Vida Elétrica | 300.000-500.000 operações |
| Temperatura de Operação | -5°C a +65°C (-15°C a +70°C estendida) |
| Umidade de Armazenamento | ≤95% UR |
| Resistência à Vibração | 10-55Hz, amplitude de 1,5mm |
| Resistência ao Choque | 1.000m/s² (durabilidade mecânica) |
| Material da Caixa | Corpo metálico em liga de zinco (Zamack) + tampa plástica |
| Material do Rolo | Nylon (diâmetro de 18mm) |
| Comprimento do Braço da Alavanca | 10-11cm (ajustável) |
| Montagem | Montagem vertical/horizontal com parafuso (M4/M5) |
| Tipo de Terminal | Terminais de parafuso (cabo de 0,5-1,5mm²) |
| Dimensões (C × L × A) | 125×28×50mm / 81,4×43,2×33mm (varia por fabricante) |
| Peso | 93g - 150g |
| Conformidade | GB14048.5, IEC 60947-5-1, EN 60947-5-1 |
