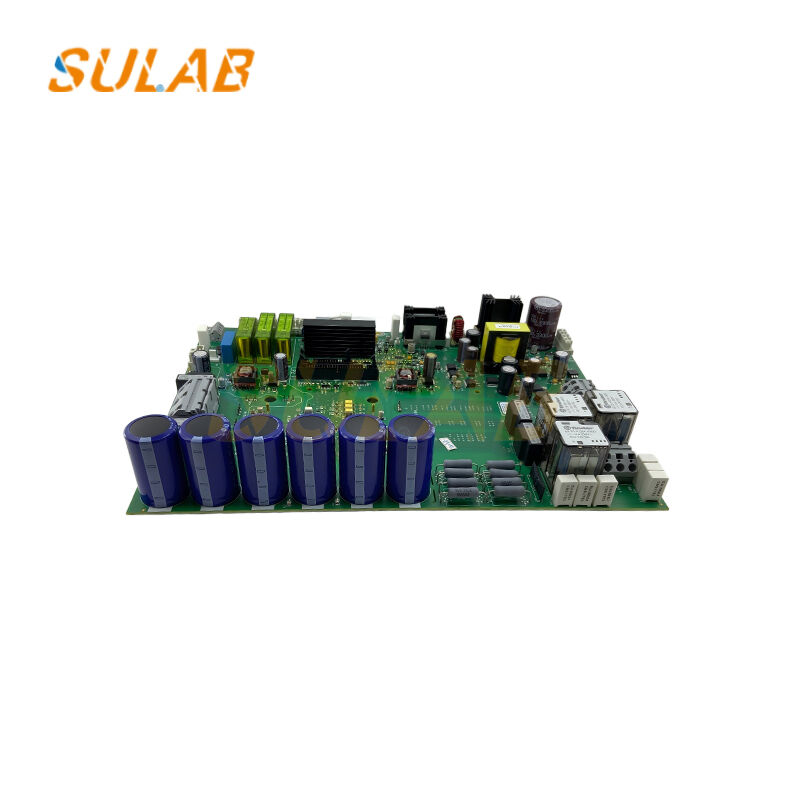

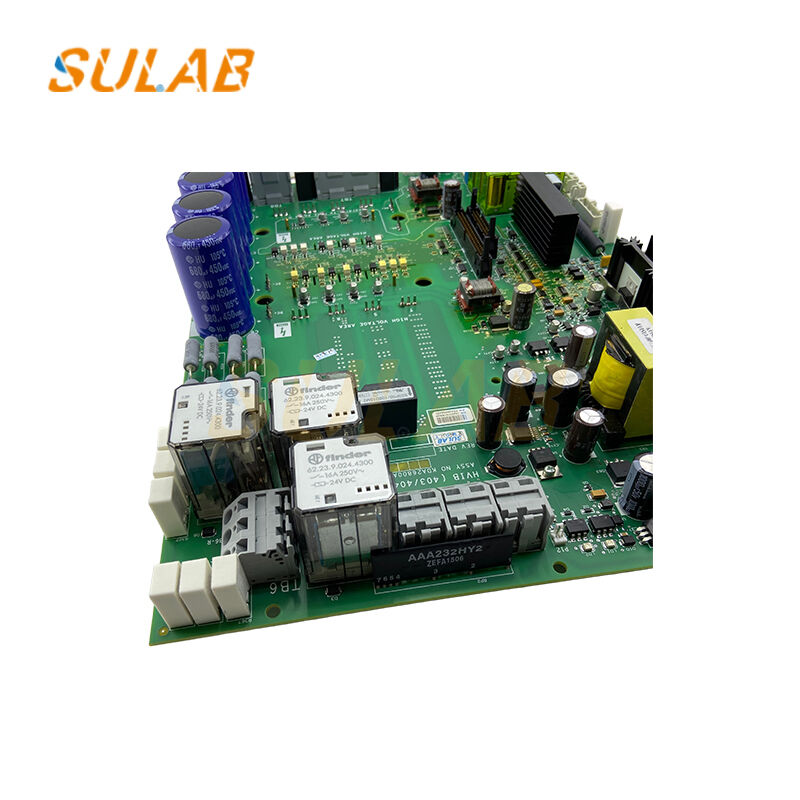

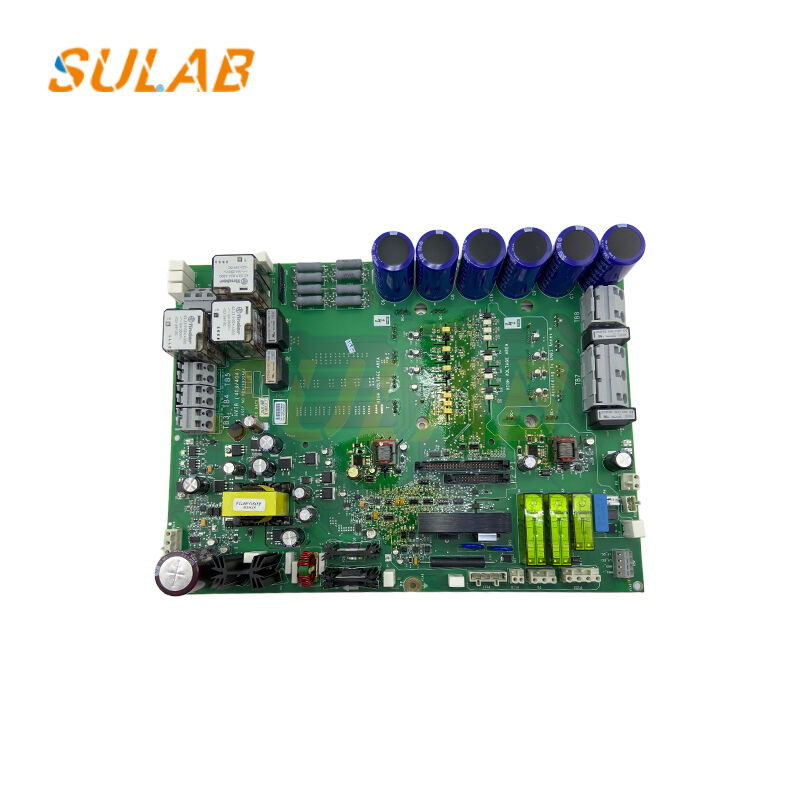

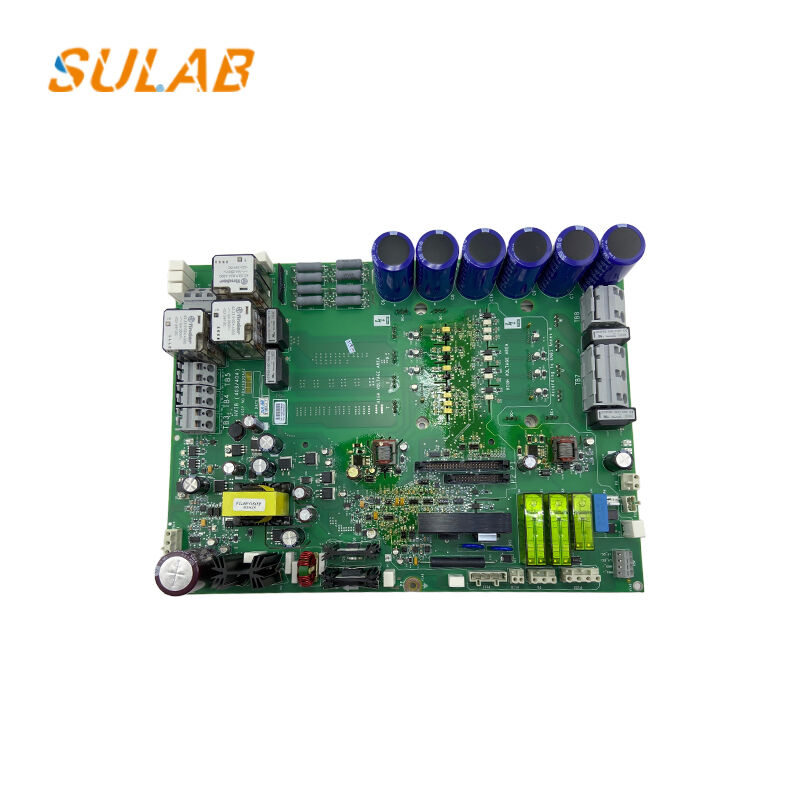

Placa de acionamento do inversor Otis HVIB KDA26800AAZ2 com circuito com revestimento protetor de regeneração de energia para substituição direta

Placa Inversora de Elevador Otis HVIB KDA26800AAZ2, Placa de Potência para Inversor Regenerativo OVFR2B-403/404

KDA26800AAZ2, também conhecido como placa de acionamento HVIB 403/404, é a placa de circuito impresso (PCB) principal de potência para o inversor regenerativo de elevador Otis OVFR2B-403/404, instalado dentro do gabinete de controle da sala de máquinas. Ele integra módulos de potência IGBT, capacitores de filtro de link DC, circuitos de detecção de corrente-tensão e loops de acionamento de sinal. Adota placa de circuito impresso com revestimento protetor, componentes eletrônicos industriais de alta qualidade, forte desempenho anti-vibração e anti-interferência eletromagnética, estável para operação contínua de elevador por longos períodos. Possui função de regeneração de energia, devolvendo o excesso de energia para a rede elétrica para efeito de economia de energia. Interfaces e terminais originais compatíveis suportam substituição direta de unidade defeituosa sem modificação de hardware. Amplamente utilizado para manutenção, reparo de falhas e projetos de modernização de elevadores Otis SKY2. Resolve falhas típicas, incluindo elevador que não funciona, inversor reportando erro IPM, falha de sobrecorrente e quebra do circuito de acionamento.

Funções

1. Atua como unidade de execução de potência do inversor regenerativo, recebe sinal de controle PWM da placa de controle principal, aciona o módulo IGBT para fornecer energia de frequência-tensão ajustável para a máquina de tração do elevador.
2. Realiza feedback de energia regenerativa durante a operação do elevador, reduz o consumo de energia e melhora a eficiência do sistema.
3. Monitora em tempo real a tensão do barramento, a corrente de saída e a temperatura do IGBT, fornecendo sinal de feedback para o controlador principal.
4. Aciona proteção em várias camadas, como sobrecorrente, sobretensão, sobretemperatura e curto-circuito, corta a saída de energia para proteger a máquina de tração e o hardware do inversor.
5. Coopera com o sistema de controle principal do elevador para garantir partida suave, nivelamento e desempenho de operação estável da cabine do elevador.

Conteúdo Rico (Ambiente de Trabalho, Notas e Aplicação)

Temperatura ambiente de trabalho: -10°C ~ +55°C; Umidade relativa ≤90%, sem condensação. Grau de proteção IP20, apenas para instalação em gabinete interno de sala de máquinas. Mantenha longe de gases corrosivos, poeira condutiva, respingos de água e forte interferência eletromagnética. Desconecte toda a fonte de alimentação completamente antes da desmontagem e instalação; há carga residual de alta tensão nos capacitores do filtro, aguarde a descarga completa antes da operação. Técnicos de elevador profissionais são necessários para substituição, inspeção e comissionamento. Limpe regularmente a poeira na superfície da placa e no dissipador de calor para evitar danos por superaquecimento. Aplicável para elevadores de passageiros Otis série SKY2 equipados com sistema de acionamento regenerativo OVFR2B-403 / OVFR2B-404. Substituição comum para placas KDA26800AAZ2 originais queimadas, envelhecidas ou defeituosas em projetos de reforma de elevadores em edifícios residenciais, escritórios e complexos comerciais.

Placa de Circuito Impresso de Elevador - FAQ

P1: Como identifico a placa de circuito impresso de elevador de substituição correta?
Para identificar uma placa de circuito impresso de elevador de substituição, verifique o número da peça original, a revisão do hardware, as marcações da placa e o modelo do controlador do elevador. Fotos nítidas de ambos os lados da PCB podem ajudar a distinguir diferentes versões.

P2: Placas de circuito impresso de elevador com números de peça semelhantes podem ser intercambiáveis?
Nem sempre. Placas de circuito impresso de elevador com números de peça semelhantes podem diferir em revisões de hardware, firmware, layouts de conectores ou protocolos de comunicação. A compatibilidade deve ser verificada em relação ao sistema de elevador existente.

P3: Uma placa de circuito impresso de elevador de substituição requer programação?
Algumas placas de circuito impresso de substituição requerem configuração de firmware, configurações de parâmetros ou programação específica do sistema. Outras podem já conter o software necessário. O procedimento correto depende do modelo da PCB e de seu papel no sistema de controle do elevador.

P4: Uma placa de circuito impresso de elevador defeituosa pode ser substituída sem trocar todo o sistema de controle?
Em alguns casos, uma PCB individual pode ser substituída se a substituição for compatível com o controlador existente, firmware, fiação e componentes conectados. Um técnico qualificado deve confirmar a falha antes de decidir pela substituição.

P5: Que informações devo fornecer ao adquirir uma placa de circuito impresso de elevador de substituição?
Por favor, forneça o número da peça original da PCB, a revisão do hardware, o modelo do elevador, fotos nítidas da placa e a quantidade necessária. A SULAB pode ajudar a revisar esses detalhes e verificar as opções de substituição disponíveis.
